Wat is een neodymiummagneetmotor en hoe werkt deze?

Een neodymiummagneetmotor is een elektromotor waarin het magnetische veld van de rotor wordt geproduceerd door gesinterde neodymium-ijzer-boor permanente magneten in plaats van door elektromagneten, en rotatie wordt bereikt door de statorwikkelingen elektronisch te commuteren om een ​​roterend elektromagnetisch veld te creëren dat de rotor nauwkeurig synchroon volgt. Het fundamentele werkingsprincipe omvat de interactie tussen het roterende magnetische veld dat wordt gegenereerd door de statorspoelen en de vaste magnetische polen ingebed in de rotor. Neodymiummagneten worden gekozen omdat ze de hoogste magnetische remanentie (Br) en coërciviteit (Hc) bezitten van alle in de handel verkrijgbare permanente magneetmaterialen. Een typische neodymiummagneet van N52-kwaliteit vertoont een remanentie van ongeveer 1,44 tot 1,48 tesla en een overschrijding van de intrinsieke coërciviteit 11.000 oersteds . Wanneer deze magneten in een Halbach-array of in een conventionele opbouwconfiguratie op de rotor worden gerangschikt, produceren ze een intense, stabiele magnetische flux die in wisselwerking staat met de wisselende polen van de stator. De motorcontroller, die positiefeedback ontvangt van Hall-effectsensoren of een solver, bekrachtigt de statorfasen in een zorgvuldig getimede volgorde die een optimale koppelhoek tussen de stator- en rotorvelden handhaaft. Omdat de rotormagneten hun eigen flux produceren, hoeft er geen magnetiserende stroom aan de rotor te worden toegevoerd en treden de enige verliezen op in de statorwikkelingen, de magnetische staallamellen en de lagers. Dit elegante werkingsprincipe maakt een neodymium magneetmotor om meer mechanisch vermogen per eenheid elektrische input te leveren dan welke andere commercieel haalbare motortopologie dan ook.

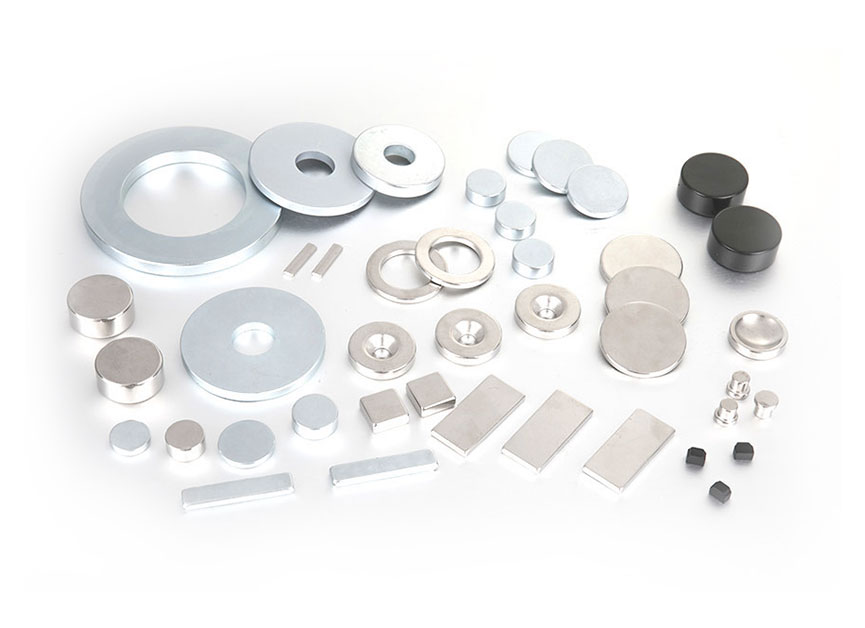

De materiaalwetenschap achter permanente neodymiummagneten

De prestaties van een neodymiummagneetmotor zijn rechtstreeks toe te schrijven aan de buitengewone magnetische eigenschappen van de neodymium-ijzer-boorverbinding, die in 1984 werd ontdekt en sindsdien is verfijnd tot het sterkste permanente magneetmateriaal dat tegen elke prijs verkrijgbaar is. De belangrijkste magnetische gegevens die NdFeB-magneten onderscheiden van hun voorgangers – ferriet (keramische) magneten en samarium-kobaltmagneten – worden hieronder samengevat:

• Maximaal energieproduct (BHmax): Neodymiummagneten bereiken BHmax-waarden van 30 tot 52 MGOe , vergeleken met slechts 1 tot 5 MGOe voor ferrietmagneten en 15 tot 30 MGOe voor samarium-kobalt. Dit betekent dat een neodymiumrotor dezelfde magnetische flux kan genereren als een ferrietrotor die fysiek vier tot tien keer groter is, waardoor de dramatische vermindering van motorgrootte en gewicht mogelijk is die moderne motoren kenmerken. neodymium magneetmotor ontwerpen.
• Magnetische remanentie (Br): NdFeB van N52-kwaliteit behoudt na magnetisatie een fluxdichtheid van 1,44 tot 1,48 tesla. Het dwarsdoorsnedeoppervlak van het magneetmateriaal dat nodig is om een ​​bepaalde luchtspleetfluxdichtheid te bereiken is omgekeerd evenredig met de remanentie, dus magneten met een hoog Br-gehalte maken smallere, lichtere rotors mogelijk.
• Intrinsieke coërciviteit (Hci): Kwaliteiten met een hoge coërciviteit die zijn ontworpen voor motortoepassingen, vaak aangeduid met het achtervoegsel "H", zoals N45SH of N48UH, zijn bestand tegen demagnetisatie door het statorveld en door verhoogde temperaturen tot 150 tot 220 graden Celsius . Dat blijkt uit onderzoek gepubliceerd in de Tijdschrift voor Toegepaste Natuurkunde , verhoogt de toevoeging van dysprosium of terbium aan de NdFeB-korrelgrenzen de coërciviteit door magnetische domeinwanden vast te zetten, hoewel dit ten koste gaat van een bescheiden vermindering van de remanentie.

Een kritische overweging in neodymium magneetmotor ontwerp is de temperatuurcoëfficiënt van de magneten. De remanentie van NdFeB neemt af met een snelheid van ongeveer 0,10% tot 0,12% per graad Celsius van de temperatuurstijging, en de coërciviteit daalt nog scherper. Bij 120 graden Celsius kan een standaard N-klasse magneet 20% tot 30% van zijn coërciviteit bij kamertemperatuur verliezen. Dit is de reden waarom motorfabrikanten kwaliteiten voor hoge temperaturen selecteren en het thermische gedrag van de rotor zorgvuldig modelleren om ervoor te zorgen dat de magneten binnen hun veilige werkingsvenster blijven over het gehele snelheids- en belastingsbereik.

Neodymium-magneetmotoren vergelijken met andere motortechnologieën

Wanneer ingenieurs een neodymium-magneetmotor vergelijken met een inductiemotor, een geschakelde reluctantiemotor of een ferriet-permanente magneetmotor, levert het neodymium-ontwerp consequent een superieure vermogensdichtheid en efficiëntie, zij het tegen hogere materiaalkosten en met implicaties voor de toeleveringsketen die verband houden met de productie van zeldzame aardmetalen. De onderstaande tabel geeft een kwantitatieve vergelijking van de belangrijkste prestatieparameters die van invloed zijn op de selectie van motortechnologie voor tractie- en industriële toepassingen.

Waar worden Neodymium-magneetmotoren tegenwoordig gebruikt?

De neodymiummagneetmotor is de dominante voortstuwingstechnologie in de elektrische voertuigindustrie geworden, de voorkeurskeuze voor hoogwaardige industriële servosystemen en een faciliterend onderdeel bij de elektrificatie van vliegtuigen en zeeschepen. De specifieke sectoren waar deze motoren de grootste impact hebben, zijn onder meer:

• Tractiemotoren voor elektrische voertuigen: De overgrote meerderheid van de batterij-elektrische voertuigen en plug-in hybride voertuigen die wereldwijd worden verkocht, gebruiken een neodymium magneetmotor als hun primaire aandrijfeenheid. Een typische EV-tractiemotor voor passagiers bevat er tussenin 1,0 en 2,5 kilogram van neodymiummagneten, waarbij de exacte hoeveelheid afhankelijk is van het motorvermogen en de specifieke rotortopologie. Volgens een marktanalyse uit 2023 door Adamas Intelligence verbruikte de wereldwijde sector elektrische voertuigen ongeveer 20.000 ton neodymium-ijzer-boriummagneten in 2022, een cijfer dat naar verwachting tegen 2030 meer dan zal verdubbelen naarmate de productie van elektrische voertuigen versnelt. Het NEDC- of WLTP-rijbereik van een moderne elektrische auto wordt rechtstreeks beïnvloed door de motorefficiëntie: elk procentpunt efficiëntiewinst vertaalt zich in ongeveer 2% tot 3% extra bereik van dezelfde batterijcapaciteit, en daarom investeren autofabrikanten zwaar in het optimaliseren van hun permanente magneetmotorontwerpen.
• Industriële automatisering en robotica: Zeer nauwkeurige servomotoren die robotarmen, assen van CNC-bewerkingsmachines en apparatuur voor de productie van halfgeleiders positioneren, maken vrijwel universeel gebruik van neodymiumrotoren. De hoge koppel-traagheidsverhouding van a neodymium magneetmotor maakt versnellingssnelheden mogelijk van 10.000 omwentelingen per minuut per seconde of meer, waardoor een pick-and-place-robot een cyclus in een fractie van een seconde kan voltooien. De respons zonder speling en hoge stijfheid van deze motoren is essentieel voor de sub-micron positioneringsnauwkeurigheid die vereist is in wafersteppers en optische uitlijningssystemen.
• Windturbinegeneratoren: Permanente magneetgeneratoren met directe aandrijving voor windturbines van meerdere megawatt elimineren de versnellingsbak, het meest onderhoudsintensieve en storingsgevoelige onderdeel in een conventionele windturbine. Een offshore-windgenerator van 6 megawatt met directe aandrijving kan meer dan 200.000 energiebronnen bevatten 600 kilogram van neodymiummagneten gerangschikt in een rotor met een grote diameter die met dezelfde lage snelheid roteert als de turbinebladen. De efficiëntiewinst door het wegnemen van de versnellingsbakverliezen compenseert ruimschoots de hogere magneetkosten gedurende de ontwerplevensduur van 25 jaar van de turbine.
• Lucht- en ruimtevaart en defensie: Het meer elektrische vliegtuiginitiatief en de opkomende elektrische verticale start- en landingsvoertuigen (eVTOL) voor stedelijke luchtmobiliteit vereisen motoren met de hoogst mogelijke vermogen-gewichtsverhouding. EEN neodymium magneetmotor ontworpen voor ruimtevaarttoepassingen kan een continue overschrijding van de vermogensdichtheid worden bereikt 5 kilowatt per kilogram , wat ongeveer het dubbele is van dat van een inductiemotor met een gelijkwaardig vermogen. Deze gewichtsbesparing is van het grootste belang in een vliegtuig, waar elke kilogram motormassa het laadvermogen of de actieradius verkleint.
• Consumentenelektronica en huishoudelijke apparaten: De borstelloze gelijkstroommotoren in draadloze stofzuigers, haardrogers, computerkoelventilatoren en drone-aandrijfsystemen zijn allemaal afhankelijk van miniatuurneodymiummagneten om het vereiste koppel te leveren vanuit een extreem compacte vormfactor. Een hoogwaardige draadloze vacuümmotor draait met een snelheid van meer dan 100.000 tpm en past in de palm van een hand, een prestatie die alleen mogelijk is vanwege de fluxdichtheid van de neodymiumrotor.

Een neodymium-magneetmotor vervaardigen: belangrijke processtappen

De productie van een krachtige neodymium-magneetmotor vereist een nauwkeurige integratie van de gesinterde magneetblokken in de rotorlamineringsstapel, gevolgd door magnetisatie, dynamische balancering en rigoureuze end-of-line-tests om de efficiëntie en thermische prestaties te verifiëren. De kritische productiefasen zijn als volgt:

1. Statorkernmontage: Dunne elektrische stalen lamellen, doorgaans 0,20 tot 0,35 millimeter dik, worden geponst of lasergesneden, gestapeld en gelast of in elkaar grijpend. De statorsleuven zijn geïsoleerd en voorgevormde koperen spoelen worden met behulp van geautomatiseerde wikkelmachines ingebracht. Voor tractiemotoren met een hoge vermogensdichtheid worden steeds vaker haarspeldwikkelingen van rechthoekig koperdraad gebruikt omdat ze een hogere sleufvulfactor bereiken – tot wel 70% tot 75% vergeleken met 45% tot 55% voor ronde draadwikkelingen, wat de weerstand vermindert en de koeling verbetert.
2. Inbrengen rotormagneet: De neodymiummagneetblokken, die op nauwkeurige afmetingen zijn bewerkt en gecoat met nikkel, epoxy of aluminium om corrosie te voorkomen, worden in sleuven in de rotorlaminatiestapel gestoken. Bij ontwerpen met interne permanente magneten (IPM) worden de magneten begraven in V-vormige of deltavormige holtes die naast het permanente magneetkoppel een magnetisch weerstandskoppel creëren. De magneten kunnen worden vastgezet met epoxy, kevlar-verpakking voor hoge temperaturen of een vasthoudhuls, afhankelijk van de oppervlaktesnelheid van de rotor.
3. Magnetisatie: Eenmaal geassembleerd, wordt de rotor in een magnetiserend armatuur met een hoog veld geplaatst dat een gepulseerd magnetisch veld genereert 30.000 oersteds , waardoor het neodymiummateriaal in het gewenste poolpatroon wordt verzadigd. In-situ magnetisatie van de volledig geassembleerde motor is ook gebruikelijk, omdat hierdoor het hanteren van sterk gemagnetiseerde rotoren tijdens de montage wordt geëlimineerd.
4. Dynamisch balanceren: Omdat de rotor van a neodymium magneetmotor werkt vaak bij snelheden van meer dan 15.000 tpm in EV-toepassingen, het moet worden uitgebalanceerd tot een zeer krappe kwaliteit, doorgaans G2.5 of G1.0 volgens ISO 1940-1. De onbalanskrachten nemen toe met het kwadraat van de rotatiesnelheid, dus zelfs een paar gram-millimeter resterende onbalans kan bij topsnelheid onaanvaardbare trillingen en lagerbelastingen veroorzaken.
5. Eindmontage en testen: De stator en rotor zijn op elkaar afgestemd, de lagers zijn geplaatst en de eindschilden zijn vastgezet. Elke productiemotor ondergaat een reeks geautomatiseerde tests, waaronder wikkelingsweerstand, isolatieweerstand, back-EMF-golfvormanalyse, nullaststroom en efficiëntie in kaart brengen bij volledige belasting. EEN neodymium magneetmotor bestemd voor tractie in de automobielsector moeten ook thermische schokcycli en trillingstests doorstaan die 15 jaar dienst aan het voertuig simuleren.

Uitdagingen en toekomstige ontwikkelingen in de neodymiummagneetmotortechnologie

Ondanks hun prestatievoordelen worden neodymium-magneetmotoren geconfronteerd met drie belangrijke uitdagingen: concentratie van zeldzame aardmetalen in de toeleveringsketen, prijsvolatiliteit en het risico van permanente demagnetisatie bij verhoogde temperaturen. De zeldzame aardelementen neodymium, praseodymium, dysprosium en terbium worden voornamelijk in één geografische regio gewonnen en verwerkt, en de scheiding van deze chemisch vergelijkbare elementen vereist milieu-intensieve oplosmiddelextractie. Als reactie daarop volgen motorontwerpers twee complementaire strategieën. De eerste is de korrelgrensdiffusietechnologie, waarbij een dunne laag dysprosium of terbium alleen op de oppervlakken van de neodymiumkorrels in de magneet wordt aangebracht, waardoor het zware verbruik van zeldzame aardmetalen wordt verminderd door 30% tot 50% terwijl een gelijkwaardige coërciviteit wordt bereikt. De tweede is de ontwikkeling van zeldzame-aarde-vrije of zeldzame-aarde-gereduceerde motortopologieën die ferrietmagneten of geschakelde reluctantieprincipes gebruiken voor toepassingen waarbij de absolute maximale vermogensdichtheid niet de doorslaggevende vereiste is. Onderzoek gepubliceerd door het Oak Ridge National Laboratory heeft aangetoond dat een op ferriet gebaseerde synchrone reluctantiemotor dit kan bereiken 85% tot 90% van de vermogensdichtheid van een gelijkwaardige neodymiummotor tegen aanzienlijk lagere kosten, hoewel de efficiëntiekloof groter wordt bij hoge koppelniveaus. De toekomst van de neodymium magneetmotor zal waarschijnlijk een tweedeling met zich meebrengen: hoogwaardige, dure NdFeB-motoren voor premium EV's, vliegtuigen en precisieservo's, en goedkopere alternatieve motortechnologieën voor prijsgevoelige toepassingen waarbij de extra paar procent efficiëntie de magneetkosten niet rechtvaardigt.

Veelgestelde vragen over neodymiummagneetmotoren

Kan een neodymium-magneetmotor na verloop van tijd zijn magnetisme verliezen?

Onder normale bedrijfsomstandigheden binnen het gespecificeerde temperatuurbereik: neodymium magneetmotor behoudt zijn magnetisatie tientallen jaren. De coërciviteit van correct geselecteerde kwaliteiten is voldoende om demagnetisatie door het statorveld en door trillingen te weerstaan. Langdurige blootstelling aan temperaturen boven de maximale bedrijfslimiet van de magneet (meestal 150 tot 180 graden Celsius voor hoge temperaturen) kan echter een gedeeltelijk en permanent verlies van magnetisme veroorzaken. Dit is de reden waarom het thermisch beheer van de motor en de selectie van de juiste magneetkwaliteit voor de verwachte hotspottemperatuur essentiële ontwerpoverwegingen zijn.

Wat gebeurt er met een neodymiummagneetmotor aan het einde van zijn levensduur?

De neodymiummagneten in de motor kunnen worden teruggewonnen via een recyclingproces waarbij de rotor wordt gedemagnetiseerd, de magneten worden verwijderd en ze ofwel rechtstreeks in een nieuwe motor worden hergebruikt, ofwel opnieuw worden verwerkt tot nieuw magneetpoeder. De Sustainable Critical Raw Materials Act van de Europese Unie en soortgelijke wetgeving in andere regio's stimuleren investeringen in de infrastructuur voor magneetrecycling. De huidige hydrometallurgische en pyrometallurgische recyclingroutes kunnen meer dan 90% van de daarin aanwezige zeldzame aardelementen terugwinnen, hoewel de kosten van recycling alleen concurrerend blijven als de prijzen van neodymiumoxide hoog zijn.

Hoe varieert de efficiëntie van een neodymiummagneetmotor met de belasting?

A neodymium magneetmotor handhaaft een relatief vlakke efficiëntiecurve over een breed belastingsbereik, waarbij deze doorgaans boven de 90% blijft, van 25% tot 120% van de nominale belasting. Dit staat in gunstig contrast met inductiemotoren, waarvan de efficiëntie aanzienlijk afneemt bij lichte belasting omdat de magnetiseringsstroom constant blijft, ongeacht het uitgangskoppel. Het brede, efficiënte venster is een van de redenen waarom neodymiummotoren de voorkeur genieten voor elektrische voertuigen die tijdens stadsverkeer over een breed snelheids- en koppelbereik werken.

Is het mogelijk om een ​​neodymiummagneetmotor te bouwen zonder zware zeldzame aardmetalen?

Ja, vrij van zware zeldzame aardmetalen neodymium magneetmotor Er zijn al ontwerpen in productie voor toepassingen waarbij de piekbedrijfstemperatuur onder ongeveer 120 graden Celsius blijft. Deze motoren maken gebruik van neodymium-ijzer-boriummagneten met een extreem fijne korrelgrootte, doorgaans minder dan 2 micron, waardoor de coërciviteit wordt vergroot door het vastzetten van de korrelgrenzen zonder dat dysprosium of terbium nodig is. Voor tractiemotoren met hogere temperaturen past de korrelgrensdiffusietechnologie een dun, dysprosiumrijk omhulsel rond elke magneetkorrel toe, waardoor een hoge coërciviteit wordt bereikt met een totaal gehalte aan zware zeldzame aardmetalen van minder dan 1 gewichtsprocent.

De neodymium magneetmotor vertegenwoordigt een echte stapsgewijze verandering in de elektromechanische energieconversie en levert de hoogste koppeldichtheid en efficiëntie van alle commercieel verkrijgbare motortechnologie. De wijdverbreide toepassing ervan in de sectoren elektrische voertuigen, industriële automatisering, hernieuwbare energie en ruimtevaart is een direct gevolg van de ongeëvenaarde magnetische prestaties van permanente neodymium-ijzer-boriummagneten. Terwijl zorgen over toeleveringsketens van zeldzame aardmetalen en de volatiliteit van de kosten het onderzoek naar alternatieve motortopologieën blijven motiveren, zorgen de meetbare energiebesparingen en CO2-uitstootreducties die door deze motoren mogelijk worden gemaakt ervoor dat ze de komende decennia een hoeksteen zullen blijven van de wereldwijde elektrificatie-inspanningen.
