Wat is de samenstelling van de NdFeB-magneet? Volledige gids

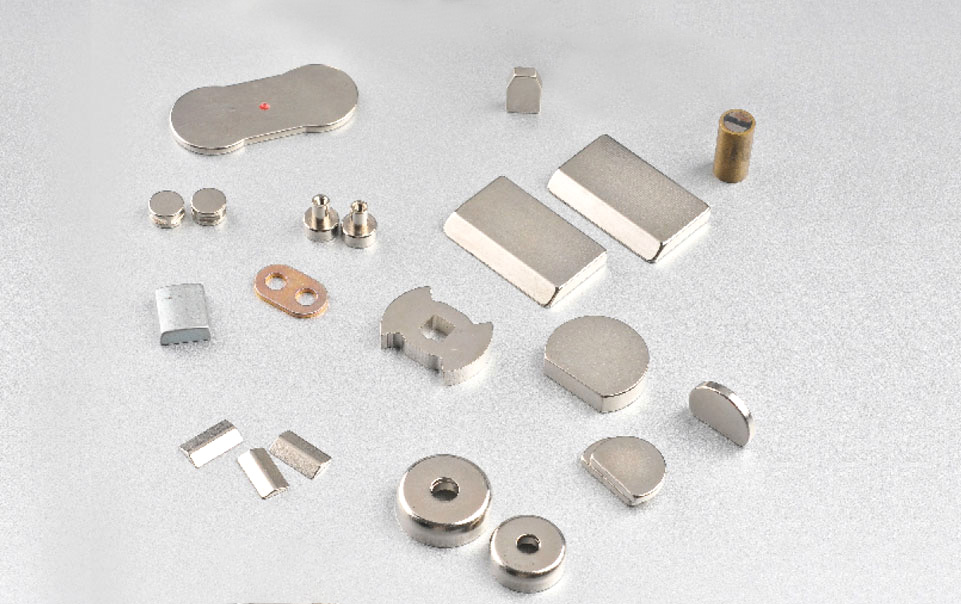

De NdFeB-magneetsamenstelling is een nauwkeurig ontworpen metallurgische formule gebaseerd op de intermetallische verbinding neodymium-ijzer-boor (Nd₂Fe₁₄B), die de harde magnetische fase vormt die deze magneten hun buitengewone sterkte geeft. In een typisch commercieel gesinterd neodymium magneet , neodymium is goed voor ongeveer 29% tot 32% op gewichtsbasis , ijzer maakt het goed 64% tot 68% , en boor vormt ongeveer 1,0% tot 1,2% , waarbij de resterende fractie bestaat uit additieve elementen zoals dysprosium, terbium, praseodymium, kobalt, koper, aluminium en niobium die worden geïntroduceerd om de coërciviteit, thermische stabiliteit en corrosieweerstand te verbeteren. Volgens de Journal of Magnetisme en magnetische materialen De ontdekking van de Nd₂Fe₁₄B-fase in 1984 door Masato Sagawa en John Croat bracht een revolutie teweeg in de permanente magneettechnologie door een magneet te creëren met een maximaal energieproduct van meer dan 50 megagauss-oersteds (MGOe) , ongeveer tien keer zoveel als de ferrietmagneten die het verving. Het exacte begrijpen NdFeB-magneetsamenstelling en de functie van elk samenstellend element is essentieel voor ingenieurs die de juiste magneetkwaliteit selecteren voor hogetemperatuurmotoren, windturbinegeneratoren, medische beeldapparatuur en consumentenelektronica.

Ontdek de belangrijkste toepassingen van magnetische materialen

1. Wat is de basissamenstelling van de NdFeB-magneet?

De fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. De atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 atomen : 8 neodymiumatomen, 56 ijzeratomen en 4 booratomen. De neodymiumatomen bezetten specifieke roosterplaatsen waar hun ongepaarde 4f-elektronen de immense magnetokristallijne anisotropie creëren die NdFeB zijn hoge coërciviteit geeft. De ijzeratomen, die zes kristallografisch verschillende locaties bezetten, zorgen voor de hoge verzadigingsmagnetisatie via hun uitgelijnde 3D-elektronenspins. De booratomen, hoewel klein in aantal, zijn structureel cruciaal omdat ze de tetragonale fase stabiliseren en de vorming van andere, magnetisch inferieure ijzer-neodymiumfasen voorkomen. Zonder boor zou de legering kristalliseren tot een mengsel van zachtmagnetische fasen die geen permanente magnetische lading zouden kunnen vasthouden. In een typische reclamespot NdFeB-magneetsamenstelling , de totale elementaire gewichtspercentages zijn bij benadering 29-32% neodymium, 64-68% ijzer en 1,0-1,2% boor . De gegoten legering vóór het sinteren is echter opzettelijk geformuleerd om iets rijker aan neodymium te zijn dan de stoichiometrische verhouding van 2:14:1. Deze overmaat aan neodymium vormt een neodymiumrijke korrelgrensfase die essentieel is voor het sinterproces in de vloeistoffase en voor het magnetisch ontkoppelen van de Nd₂Fe₁₄B-korrels van elkaar, waardoor de coërciviteit dramatisch toeneemt. Typisch vormt de neodymiumrijke fase 5% tot 15% van het totale volume en kan opgeloste zuurstof, koolstof en kleine hoeveelheden overgangsmetalen bevatten.

2. De rol van elk element in de NdFeB-magneetsamenstelling

Elk element in de NdFeB-magneetsamenstelling heeft een specifieke structurele of magnetische functie, en het veranderen van de balans van deze elementen – zelfs met een fractie van een procent – kan de coërciviteit, remanentie, temperatuurstabiliteit en corrosieweerstand van de magneet dramatisch veranderen. De detailed roles of the core and additive elements are as follows:

• Neodymium (Nd): Neodymium is het belangrijkste zeldzame aardelement dat zorgt voor de immense magnetokristallijne anisotropie. Zijn 4f-elektronenorbitaal is zeer directioneel, waardoor een gemakkelijke magnetisatie-as langs de c-as van het tetragonale kristal ontstaat. Dit anisotropieveld bereikt ongeveer 7,3 tesla , wat de onderliggende reden is NdFeB-magneten kan een dergelijke hoge coërciviteit bereiken. In de praktijk gebruiken commerciële magneten vaak een mengsel van neodymium en praseodymium in de natuurlijk voorkomende didymium-verhouding, omdat de twee elementen chemisch vergelijkbaar zijn en het scheiden ervan voor veel toepassingen kosten met zich meebrengt zonder proportioneel magnetisch voordeel.
• Ijzer (Fe): IJzer zorgt voor de hoge verzadigingsmagnetisatie. De 3D-elektronenspins zijn ferromagnetisch uitgelijnd en dragen grofweg bij 2,2 Bohr-magnetonen per atoom tot het totale magnetische moment. De remanentie van een NdFeB-magneet is recht evenredig met de volumefractie van de Nd₂Fe₁₄B-fase en de uitlijning van de ijzerspinmomenten. Het gedeeltelijk vervangen van ijzer door kobalt, doorgaans bij 5% tot 15% van het ijzergehalte, verhoogt de Curietemperatuur en verbetert de thermische stabiliteit, hoewel het de verzadigingsmagnetisatie bij kamertemperatuur enigszins vermindert.
• Borium (B): Borium is het essentiële metalloïde dat de tetragonale kristalstructuur stabiliseert. Dankzij de kleine atoomstraal past het in interstitiële locaties binnen het ijzer-neodymium-raamwerk, waar het directionele covalente bindingen vormt die de atomen in de juiste configuratie vergrendelen. Zonder boor zou de legering uiteenvallen in de binaire fasen Nd2Fe₁₇ en NdFe₂, die geen van beide de vereiste magnetokristallijne anisotropie bezitten.
• Dysprosium (Dy) en Terbium (Tb): Dese heavy rare earth elements are the most critical additives in the NdFeB-magneetsamenstelling voor toepassingen bij hoge temperaturen. Dysprosium vervangt neodymium in het Nd₂Fe₁₄B-rooster, waardoor het anisotropieveld en daarmee de coërciviteit toeneemt, waardoor de magneet bestand is tegen demagnetisatie bij verhoogde temperaturen. Een magneet met 4% tot 8% dysprosium per gewicht kan een bruikbare coërciviteit behouden 150°C tot 200°C , vergeleken met een maximum van ongeveer 80°C voor een dysprosiumvrije magneet. Terbium is zelfs effectiever dan dysprosium, maar is zeldzamer en duurder.
• Kobalt (Co): Kobalt verhoogt de Curietemperatuur van de Nd₂Fe₁₄B-fase met ongeveer 10°C per atoomprocent van vervanging van ijzer. Een magneet met 5% kobalt kan een Curietemperatuur hebben van 350°C tot 370°C vergeleken met 310°C tot 320°C voor een kobaltvrije samenstelling. Kobalt verbetert ook de corrosieweerstand door het elektrochemische potentiaalverschil tussen de Nd₂Fe₁₄B-korrels en de neodymiumrijke korrelgrensfase te verminderen.
• Koper (Cu), aluminium (Al) en niobium (Nb): Dese minor additives, typically present at 0,1% tot 1,0% elk verfijnen de microstructuur tijdens het sinteren en verbeteren het bevochtigingsgedrag van de vloeibare korrelgrensfase. Niobium vormt kleine neerslagen die de korrelgrenzen vastzetten en overmatige korrelgroei voorkomen tijdens de sintercyclus bij hoge temperatuur, wat essentieel is voor het behouden van een fijne korrelgrootte en een hoge coërciviteit.

3. Hoe de samenstelling de drie belangrijkste magnetische eigenschappen bepaalt

De NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. De remanence (Br) of a fully dense, perfectly aligned NdFeB-magneet wordt fundamenteel beperkt door de verzadigingsmagnetisatie van de Nd₂Fe₁₄B-fase, die ongeveer 1,6 tesla . In de praktijk bereiken commerciële gesinterde magneten remanentiewaarden van 1,0 tot 1,5 tesla , afhankelijk van de volumefractie van de magnetische fase en de mate van kristallografische uitlijning die tijdens de persfase wordt bereikt. De intrinsieke coërciviteit (Hci) wordt geregeld door het magnetokristallijne anisotropieveld van de Nd₂Fe₁₄B-korrels en door de effectiviteit van de korrelgrensfase bij het magnetisch isoleren van elke korrel. Zuiver Nd₂Fe₁₄B heeft een anisotropieveld van ongeveer 7,3 Tesla, maar de praktische coërciviteit is slechts een fractie van deze waarde – doorgaans 10 tot 30 kilo-oersteds (kOe) —omdat omgekeerde magnetische domeinen kiemen bij korrelgrenzen en kristaldefecten bij veel lagere velden dan de theoretische limiet. Het toevoegen van dysprosium vergroot het anisotropieveld en daarmee de coërciviteit, maar dysprosium koppelt antiferromagnetisch met ijzer, waardoor de verzadigingsmagnetisatie en de remanentie worden verminderd. Dit is de centrale ontwerpafweging in NdFeB-magneetsamenstelling : een hoger gehalte aan zeldzame aardmetalen leidt tot een hogere coërciviteit en betere prestaties bij hogere temperaturen, ten koste van een lagere remanentie bij kamertemperatuur en een maximaal energieproduct. Het maximale energieproduct (BHmax), gemeten in MGOe, vertegenwoordigt de maximale hoeveelheid magnetische energie die kan worden opgeslagen in een eenheidsvolume van de magneet. Het theoretische maximum voor Nd₂Fe₁₄B bedraagt circa 64 MGOe . Commerciële magneten van N52-kwaliteit bereiken ongeveer 50 tot 53 MGOe , terwijl hogetemperatuurkwaliteiten met zware toevoegingen aan zeldzame aardmetalen doorgaans variëren van 30 tot 45 MGOe .

4. Gesinterde versus gebonden NdFeB: hoe samenstelling en verwerking verschillen

De NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. De table below summarizes the key differences between sintered and bonded NdFeB-magneets .

5. Zware zeldzame aardelementen en graangrensdiffusietechnologie

Zware zeldzame aardelementen – dysprosium en terbium – worden aan de NdFeB-magneetsamenstelling toegevoegd om de coërciviteit bij hoge temperaturen te vergroten, maar de moderne korrelgrensdiffusietechnologie bereikt deze verbetering nu met veel minder materiaal door deze dure elementen alleen te concentreren op de korreloppervlakken waar ze het meest effectief zijn. In een conventionele NdFeB-magneetsamenstelling Dysprosium wordt vóór het sinteren gelijkmatig door het legeringspoeder gemengd. Omdat dysprosium neodymium vervangt in het gehele volume van elke Nd₂Fe₁₄B-korrel, wordt een aanzienlijk deel van de dure zware zeldzame aarde effectief verspild in de binnenkant van het graan, waar het de remanentie vermindert zonder proportioneel bij te dragen aan de verbetering van de coërciviteit. Graangrensdiffusie, ontwikkeld in het begin van de jaren 2000 en nu op grote schaal toegepast in de commerciële productie, vergt een andere benadering. Een volledig gesinterde magneet met een standaard samenstelling met een laag dysprosium- of dysprosiumgehalte wordt bedekt met een dunne laag dysprosiumfluoride- of terbiumfluoridepoeder en vervolgens met hitte behandeld bij een temperatuur waarbij de zware zeldzame aarde langs de korrelgrenzen naar het binnenste van de magneet diffundeert. De dysprosiumatomen reizen bij voorkeur langs de neodymiumrijke korrelgrensfase en vervangen neodymium alleen in een dunne schil aan het buitenoppervlak van elke korrel, meestal 1 tot 3 micron diep . Omdat omgekeerde magnetische domeinen kiemen vormen op de korreloppervlakken, biedt deze dunne, dysprosiumrijke schaal dezelfde coërciviteitsboost als een homogene toevoeging bij gebruik van 50% tot 70% minder dysprosium . Een magneet geproduceerd door korrelgrensdiffusie kan een coërciviteit bereiken van 25 tot 30 kOe met een totaal dysprosiumgehalte van minder dan 2% op gewichtsbasis , vergeleken met de 6% tot 8% die vereist is in een conventionele homogene samenstelling. Deze technologie heeft een belangrijke rol gespeeld bij het terugdringen van de kosten en de kwetsbaarheid van de toeleveringsketen NdFeB-magneets voor tractiemotoren voor elektrische voertuigen, waar coërciviteit bij hoge temperaturen essentieel is en de prijzen van dysprosium historisch volatiel zijn geweest.

6. NdFeB-magneetkwaliteiten en hun samenstellingsvariaties

De commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. De following list explains the common grade suffixes and their compositional implications:

• N-klasse (geen achtervoegsel): Standaard samenstelling met minimale of geen zware toevoegingen van zeldzame aardmetalen. De maximale bedrijfstemperatuur is doorgaans 80°C . Deze kwaliteiten, zoals N35 tot en met N52, bieden het energieproduct met de hoogste kamertemperatuur en worden gebruikt in consumentenelektronica, harde schijven van computers en magnetische bevestigingsmiddelen.
• M-klasse (gemiddelde coërciviteit): Iets verbeterde intrinsieke coërciviteit door kleine toevoegingen van dysprosium of geoptimaliseerde korrelgrootte. De maximale bedrijfstemperatuur is ongeveer 100°C . Gebruikt in motortoepassingen bij gematigde temperaturen.
• H-klasse (hoge coërciviteit): Bevat een hoger aandeel dysprosium in de NdFeB-magneetsamenstelling . Maximale bedrijfstemperatuur bedraagt 120°C . Op grote schaal gebruikt in industriële servomotoren en generatoren.
• SH-kwaliteit (superhoge coërciviteit): Verder verhoogd dysprosiumgehalte of verwerking van korrelgrensdiffusie. Maximale bedrijfstemperatuur bedraagt 150°C . Gespecificeerd voor tractiemotoren voor auto's en gereedschappen voor olie-exploratie in boorgaten.
• UH-kwaliteit (ultrahoge coërciviteit): Zware toevoeging van dysprosium of terbium. Maximale bedrijfstemperatuur bedraagt 180°C . Gebruikt in snelle elektrische voertuigmotoren en ruimtevaartactuators.
• EH-kwaliteit (extreem hoge coërciviteit): De highest heavy rare earth content. Maximum operating temperature is 200°C . Gereserveerd voor gespecialiseerde militaire en ruimtevaarttoepassingen waarbij het demagnetisatierisico extreem is.

Veelgestelde vragen over de samenstelling van de NdFeB-magneet

Wat is de exacte chemische formule van de hoofdfase in NdFeB-magneten?

De primary magnetic phase in NdFeB-magneets is Nd₂Fe₁₄B, een tetragonaal kristal met een eenheidscel die 68 atomen bevat. In commerciële magneten wordt een deel van het neodymium doorgaans vervangen door praseodymium en een deel van het ijzer door kobalt, zodat de feitelijke fasesamenstelling nauwkeuriger wordt geschreven als (Nd,Pr)₂(Fe,Co)₁₄B.

Waarom zijn NdFeB-magneten zoveel sterker dan ferrietmagneten?

De NdFeB-magneetsamenstelling produceert een verzadigingsmagnetisatie van ongeveer 1,6 tesla en een magnetokristallijn anisotropieveld van 7,3 tesla, terwijl strontiumferrietmagneten een verzadigingsmagnetisatie hebben van slechts ongeveer 0,47 tesla. Dit fundamentele verschil in het atomaire magnetische moment en de kristalveldinteractie betekent dat NdFeB ongeveer tien keer meer magnetische energie per volume-eenheid kan opslaan dan ferriet.

Kunnen NdFeB-magneten worden gemaakt zonder zware zeldzame aardmetalen?

Ja, vrij van zware zeldzame aardmetalen NdFeB-magneets zijn in de handel verkrijgbaar en worden steeds vaker gebruikt in toepassingen waarbij de maximale bedrijfstemperatuur niet hoger is dan ongeveer 80°C tot 100°C. Deze magneten zijn afhankelijk van een extreem fijne korrelgrootte, meestal hieronder 2 tot 3 micron en geoptimaliseerde korrelgrenschemie om adequate coërciviteit te bereiken zonder dysprosium of terbium.

Bevat de NdFeB-samenstelling kobalt in alle magneten?

Nee. Kobalt is een optioneel additief in de NdFeB-magneetsamenstelling . Het wordt voornamelijk gebruikt in hogetemperatuurklassen om de Curietemperatuur te verhogen en de corrosieweerstand te verbeteren. Standaard N-grade magneten voor toepassingen bij kamertemperatuur bevatten vaak weinig of geen kobalt. De aanwezigheid van kobalt wordt meestal aangegeven op het gegevensblad van de fabrikant.

De NdFeB-magneetsamenstelling is een triomf van de materiaaltechniek, waarbij de nauwkeurige controle van belangrijke elementen en sporenadditieven op atomair niveau de sterkste permanente magneten oplevert die ooit zijn geproduceerd. Van de fundamentele Nd₂Fe₁₄B-fase die de magnetische ruggengraat vormt, tot de met dysprosium verrijkte korrelgrenzen die de coërciviteit bij hoge temperatuur behouden: elk bestanddeel speelt een onvervangbare rol bij het bepalen of de uiteindelijke magneet een elektrisch voertuig zal aandrijven, een windturbinegenerator zal stabiliseren, of eenvoudigweg een kastdeur gesloten zal houden.
