Hoe voeden magneten moderne elektronische apparaten?

Magneten voeden stilletjes bijna elk elektronisch apparaat dat mensen dagelijks aanraken, van de luidspreker in een telefoon tot de motor in een elektrisch voertuig. In dit artikel wordt uitgelegd hoe elektronische magneettechnologie werkt, waar deze wordt gebruikt, hoe permanente magneten verschillen van elektromagneten, en wat de toekomst in petto heeft voor magnetische componenten in consumenten- en industriële elektronica.

Ontdek de belangrijkste toepassingen van magnetische materialen

Hoe voeden magneten moderne elektronische apparaten?

Magneten voeden moderne elektronische apparaten door elektrische energie in beweging om te zetten, beweging in elektrische energie om te zetten, of gegevens op te slaan en te lezen door veranderingen in magnetische velden. Deze driewegrelatie tussen elektriciteit en magnetisme, bekend als elektromagnetisme, vormt de basis van bijna elk elektronisch product dat momenteel op de markt is, inclusief smartphones, laptops, elektrische voertuigen, medische scanners en huishoudelijke apparaten. Zonder magneet elektronisch componenten, apparaten zoals luidsprekers, harde schijven, sensoren en motoren zouden eenvoudigweg niet functioneren.

De mondiale verschuiving naar elektrificatie heeft de afhankelijkheid van magnetische componenten alleen maar vergroot. Volgens prognoses van de sector zullen naar verwachting de vraag naar zeldzame aardmagneten, met name neodymium-ijzer-boor (NdFeB)-types, tot 2026 aanzienlijk groeien naarmate fabrikanten van elektrische voertuigen, windturbines, robotica en consumentenelektronica de productie zullen opschalen. In dit artikel wordt precies uiteengezet hoe elektronische magneettechnologie werkt, waar deze in alledaagse apparaten voorkomt en hoe de verschillende magneettypen die in de elektronica-industrie worden gebruikt, kunnen worden geëvalueerd.

Wat is een elektronische magneetcomponent precies?

Een elektronische magneetcomponent is elk onderdeel van een elektronisch systeem dat een magnetisch veld genereert of erop reageert om een ​​specifiek elektrisch of mechanisch effect te produceren. Deze componenten vallen in twee brede categorieën: permanente magneten, die een vast magnetisch veld vasthouden zonder externe voeding, en elektromagneten, die alleen een magnetisch veld genereren wanneer elektrische stroom door een opgerolde draad stroomt, meestal gewikkeld rond een ijzeren of ferrietkern.

Beide typen werken samen met elektrische stroom om kracht te creëren, de signaalstroom te regelen of de ene vorm van energie in de andere om te zetten. Deze interactie zorgt ervoor dat een kleine magneet in de luidspreker van een telefoon een diafragma kan laten trillen en geluid kan produceren, of waardoor een veel grotere magneet in een elektromotor een rotor kan laten draaien met voldoende koppel om een ​​voertuig van twee ton te verplaatsen.

Permanente magneten versus elektromagneten in de elektronica

Permanente magneten en elektromagneten vervullen verschillende rollen in elektronisch ontwerp, omdat de ene continu vermogen vereist en de andere niet. De onderstaande tabel vergelijkt de twee op basis van de criteria die ingenieurs doorgaans hanteren bij het kiezen van een magneettype voor een bepaalde toepassing.

Tabel 1: Vergelijking van permanente magneten en elektromagneten in elektronische toepassingen

Ingenieurs kiezen over het algemeen voor permanente magneten wanneer een apparaat een constant, compact, energiezuinig veld nodig heeft, zoals in een smartphoneluidspreker of een harde schijf. Elektromagneten worden gekozen wanneer het veld aan- en uitgeschakeld moet worden of in sterkte aangepast moet worden, zoals in een relaisschakelaar of een MRI-scanner.

Welke alledaagse elektronische apparaten zijn afhankelijk van magneten?

Bijna elke categorie consumenten- en industriële elektronica is afhankelijk van ten minste één elektronische component met magneet om goed te kunnen functioneren. De onderstaande lijst belicht de meest voorkomende voorbeelden waarmee mensen dagelijks omgaan.

• Luidsprekers en hoofdtelefoon: Een permanente magneet werkt samen met een spoel die wisselstroom voert, waardoor een diafragma gaat trillen en geluid ontstaat. Grotere magneten zorgen over het algemeen voor een luidere, rijkere output.
• Harde schijven: Gegevens worden magnetisch opgeslagen, met miljarden microscopisch kleine magnetische gebieden op een draaiende schijf die binaire nullen en enen vertegenwoordigen die de schijfkop leest en schrijft.
• Elektromotoren: Motoren in ventilatoren, blenders, drones en elektrische voertuigen gebruiken magneten om elektrische stroom om te zetten in roterende beweging door de interactie van magnetische velden.
• Sensoren: Magnetische sensoren detecteren positie, snelheid en rotatie in toepassingen variërend van antiblokkeerremmen van auto's tot smartphonekompassen en detectie van vouwschermen.
• Draadloze opladers: Inductieve oplaadpads gebruiken spoelen en magnetische velden om stroom over te dragen naar een apparaat zonder fysieke kabelverbinding.
• Magnetische telefoonaccessoires: Cases, houders en portemonnee-bevestigingen maken steeds vaker gebruik van ingebouwde magneetarrays om veilig op compatibele apparaten te klikken.

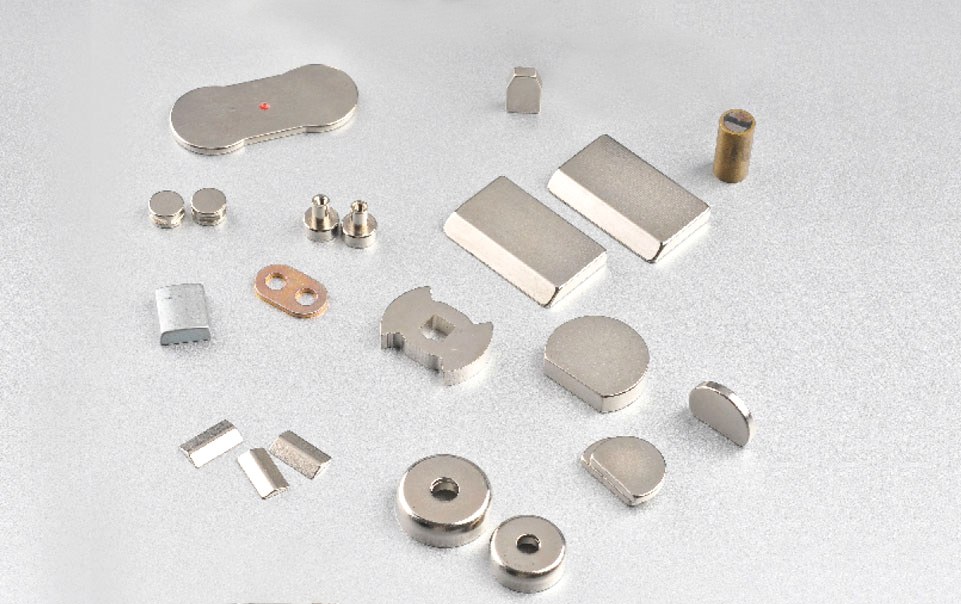

Waarom neodymiummagneten de consumentenelektronica domineren

Neodymiummagneten domineren de consumentenelektronica omdat ze het sterkste magnetische veld per maateenheid en gewicht leveren van alle in de handel verkrijgbare magneettypen. Dit maakt ze ideaal voor compacte apparaten zoals smartphones, draadloze oordopjes en laptops, waarbij elke kubieke millimeter interne ruimte ertoe doet. Fabrikanten van consumentenelektronica eisen neodymiummagneten die zijn vervaardigd met nauwe precisietoleranties, omdat zelfs kleine inconsistenties de geluidskwaliteit, sensornauwkeurigheid of motorprestaties in geminiaturiseerde apparaten kunnen beïnvloeden.

Flexibele rubberen magneten winnen ook aan populariteit in opvouwbare apparaten en magnetische telefoonhoesjes, omdat ze kunnen worden gevormd om aan ingewikkelde ontwerpspecificaties te voldoen, terwijl ze duurzaam blijven door herhaaldelijk buigen.

Hoe verbeteren magnetische sensoren elektronische apparaten?

Magnetische sensoren verbeteren elektronische apparaten door veranderingen in een magnetisch veld om te zetten in nauwkeurige elektrische signalen die een circuit kan interpreteren. Deze functie is essentieel in toepassingen waarbij mechanisch contact na verloop van tijd verslijt of waar snelheid en betrouwbaarheid belangrijker zijn dan een fysieke schakelaar kan bieden.

Veel voorkomende toepassingen voor magnetische sensoren zijn onder meer traagheidsnavigatiesystemen, positiedetectie in elektromotoren en beveiligingssystemen die controleren of een deur of raam open of gesloten is. In voertuigen volgen magnetische sensoren de wielsnelheid voor antiblokkeerremsystemen en detecteren ze de krukaspositie voor de motortiming. In smartphones voeden ze digitale kompassen en detecteren ze wanneer een opvouwbaar scherm of een magnetische hoes wordt geopend of gesloten.

Reedschakelaars en Hall-effectsensoren

Reedschakelaars en Hall-effectsensoren zijn de twee meest gebruikte soorten magnetische detectietechnologie in de elektronica. Een reed-schakelaar maakt gebruik van twee dunne metalen contacten die fysiek sluiten wanneer een magneet in de buurt passeert, waardoor het eenvoudig en goedkoop is, maar na verloop van tijd wordt beperkt door mechanische slijtage. Een Hall-effectsensor heeft daarentegen geen bewegende delen en meet in plaats daarvan spanningsveranderingen veroorzaakt door een nabijgelegen magnetisch veld, waardoor deze duurzamer is voor hoogcyclische toepassingen zoals autosensoren en industriële apparatuur.

Welke rol spelen magneten in elektrische voertuigen en hernieuwbare energie?

Magneten spelen een centrale rol in elektrische voertuigen en duurzame energiesystemen door de hoogrenderende motoren en generatoren mogelijk te maken waarvan deze technologieën afhankelijk zijn. Tractiemotoren in elektrische voertuigen zijn afhankelijk van krachtige permanente magneten om batterijvermogen om te zetten in het koppel dat nodig is om het voertuig te verplaatsen, en deze vraag is een van de grootste aanjagers van de wereldwijde groei van de magneetproductie.

Windturbines volgen een soortgelijk principe in omgekeerde richting. Permanente-magneetgeneratoren in turbines zetten de mechanische energie van draaiende bladen om in elektriciteit, en dit segment zal naar verwachting een aanhoudende volumegroei zien nu landen hun doelstellingen voor het koolstofarm maken nastreven. Deze trend heeft fabrikanten ertoe aangezet onderzoek te doen naar alternatieven die vrij zijn van zeldzame aardmetalen, zoals ijzernitride-magneetformuleringen, met als doel de kosten te verlagen en de afhankelijkheid van mijnbouw met zeldzame aardmetalen te verlagen en tegelijkertijd de concurrentieprestaties te behouden.

Magneetmaterialen vergelijken per toepassing

Verschillende magneetmaterialen zijn geschikt voor verschillende elektronische toepassingen op basis van sterkte, kosten, temperatuurtolerantie en corrosieweerstand. De onderstaande tabel geeft een overzicht van de vier materialen die het meest worden gebruikt in de elektronica- en elektrische voertuigindustrie.

Tabel 2: Veelgebruikte magneetmaterialen die worden gebruikt in elektronische en elektrische voertuigtoepassingen

Hoe beschermt magnetische afscherming gevoelige elektronica?

Magnetische afscherming beschermt gevoelige elektronica door elektromagnetische interferentie (EMI) te blokkeren of om te leiden die anders de circuitprestaties zou kunnen verstoren. Naarmate apparaten meer magnetische en elektronische componenten in kleinere ruimtes stoppen, wordt ongewenste interferentie tussen onderdelen een grotere ontwerpuitdaging. Daarom gebruiken fabrikanten afschermingsmaterialen om gevoelige componenten te isoleren en optimale prestaties te behouden.

Afscherming omvat doorgaans lagen metaal met een hoge permeabiliteit die verstrooide magnetische velden absorberen voordat ze een printplaat, camerasensor of draadloze antenne bereiken. Dit is vooral belangrijk bij smartphones, waar luidsprekers, draadloze oplaadspoelen en meerdere magnetische sensoren binnen millimeters van elkaar zijn verpakt.

Wat is de toekomst van elektronische magneettechnologie?

De toekomst van de elektronische magneettechnologie concentreert zich op kleinere, efficiëntere en minder milieuvriendelijke magnetische materialen. Onderzoekers op het gebied van nanomagnetisme en spintransportvelden werken aan magnetische apparaten van de volgende generatie die de omvang en de vermogensvereisten van sensoren en geheugencomponenten nog verder kunnen verminderen. Tegelijkertijd verbeteren productie-innovaties zoals koud sinteren voor ferriet- en composietmagneten de energie-efficiëntie tijdens de productie zelf.

Een opmerkelijk onderzoeksgebied betreft een materiaal dat fungeert als een magnetische velddiode en een magnetisch veld slechts in één richting naar een object overbrengt in plaats van symmetrisch. Dit type apparaat heeft potentiële toepassingen in elektromotoren, transformatoren en medische beeldvormingsapparatuur, waar huidige symmetrisch gekoppelde magnetische elementen de norm zijn.

Zeldzame aarde-vrije magneten winnen aan momentum

Zeldzame-aarde-vrije magneten winnen aan momentum nu fabrikanten proberen de kosten en de supply chain-risico's die verbonden zijn aan de mijnbouw van zeldzame aardmetalen te verminderen. IJzernitrideformuleringen en andere alternatieve composieten worden ontwikkeld om de dominantie van traditionele zeldzame-aardmagneten uit te dagen, en als deze materialen concurrerende prestatieniveaus bereiken, kunnen ze de manier waarop elektronicafabrikanten magnetische componenten inkopen de komende jaren opnieuw vormgeven.

Veelgestelde vragen over elektronische magneetcomponenten

Kan een sterke magneet een smartphone of laptop beschadigen?

Moderne smartphones en laptops zijn gebouwd met magnetische afscherming en gebruiken solid-state opslag in plaats van magnetische harde schijven, dus het is onwaarschijnlijk dat een gewone magneet gegevensverlies veroorzaakt. Oudere apparaten met magnetische harde schijven, magneetstripkaarten en sommige medische implantaten zoals pacemakers kunnen echter nog steeds worden beïnvloed door sterke magnetische velden, dus voorzichtigheid is geboden bij krachtige neodymiummagneten.

Waarom produceren grotere luidsprekermagneten een luider geluid?

Een grotere magneet genereert een sterker magnetisch veld, waardoor de spreekspoel het luidsprekermembraan met meer kracht kan bewegen voor een bepaalde elektrische input, waardoor een groter volume en vaak een betere basrespons ontstaat. Dit is een van de redenen waarom premium luidsprekers en hoofdtelefoons de neiging hebben om grotere of hoogwaardigere neodymiummagneten te gebruiken dan budgetmodellen.

Maken alle elektromotoren gebruik van permanente magneten?

Nee, niet alle elektromotoren maken gebruik van permanente magneten. Sommige motoren, bekend als inductiemotoren, genereren hun magnetisch veld volledig door elektromagnetisme zonder enige permanente magneet, terwijl motoren met permanente magneten ingebedde magneten gebruiken om een ​​hogere efficiëntie en koppeldichtheid te bereiken. Daarom hebben ze de voorkeur in elektrische voertuigen en precisierobotica.

Hoe gebruikt draadloos opladen magneten en elektriciteit samen?

Draadloze oplaadpads maken gebruik van een spoel die een wisselend magnetisch veld genereert, dat een stroom induceert in een bijpassende spoel in het ontvangende apparaat, waardoor stroom wordt overgedragen zonder een fysieke kabelverbinding. Veel draadloze opladers bevatten ook een uitlijnmagneet om het apparaat correct over de oplaadspoel te positioneren voor maximale efficiëntie.

Worden magneten gebruikt in solid-state drives (SSD's)?

Nee, solid-state drives gebruiken geen magneten om gegevens op te slaan. In tegenstelling tot traditionele harde schijven, die gegevens magnetisch op een draaiende schotel opslaan, slaan SSD's gegevens elektronisch op in flashgeheugenchips, wat een van de redenen is dat SSD's beter bestand zijn tegen magnetische interferentie en fysieke schokken dan oudere magnetische harde schijven.

Belangrijkste bevindingen over elektronische magneettechnologie

Elektronische componenten met magneet zijn verweven in bijna elk apparaat waar mensen op vertrouwen, van de luidspreker die geluid produceert in een paar oordopjes tot de tractiemotor die een elektrisch voertuig over de snelweg voortstuwt. Permanente magneten bieden compacte, energiezuinige velden voor toepassingen zoals luidsprekers en sensoren, terwijl elektromagneten verstelbare, schakelbare velden bieden voor toepassingen zoals relais en medische beeldvorming. Naarmate de vraag naar elektrische voertuigen en hernieuwbare energie groeit, en naarmate onderzoekers alternatieven zonder zeldzame aardmetalen en magnetische materialen van de volgende generatie ontwikkelen, zal elektronische magneettechnologie de komende jaren nog belangrijker worden in de manier waarop elektronische apparaten worden ontworpen en vervaardigd.
