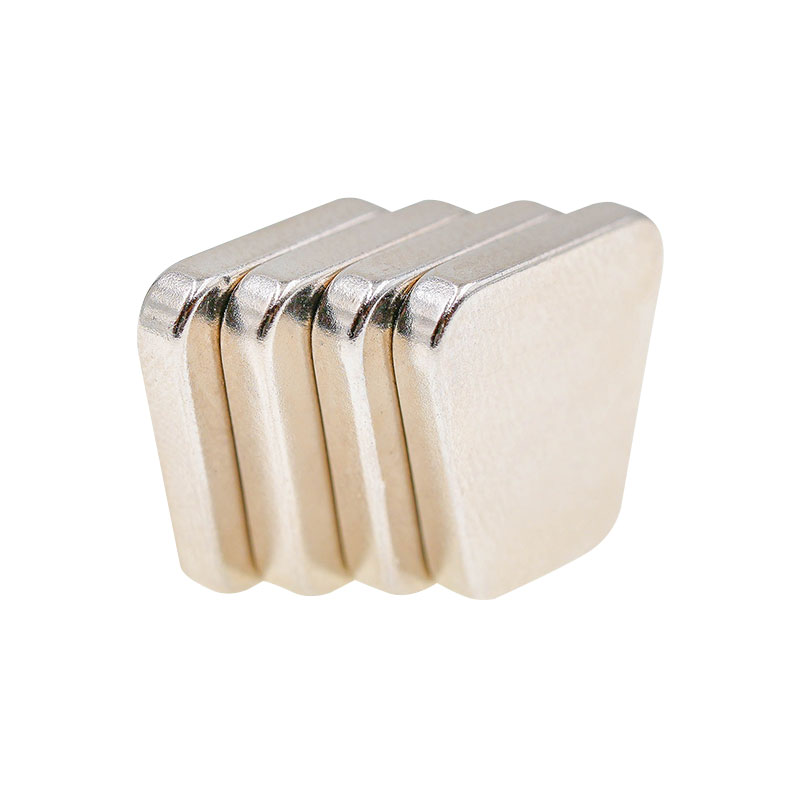

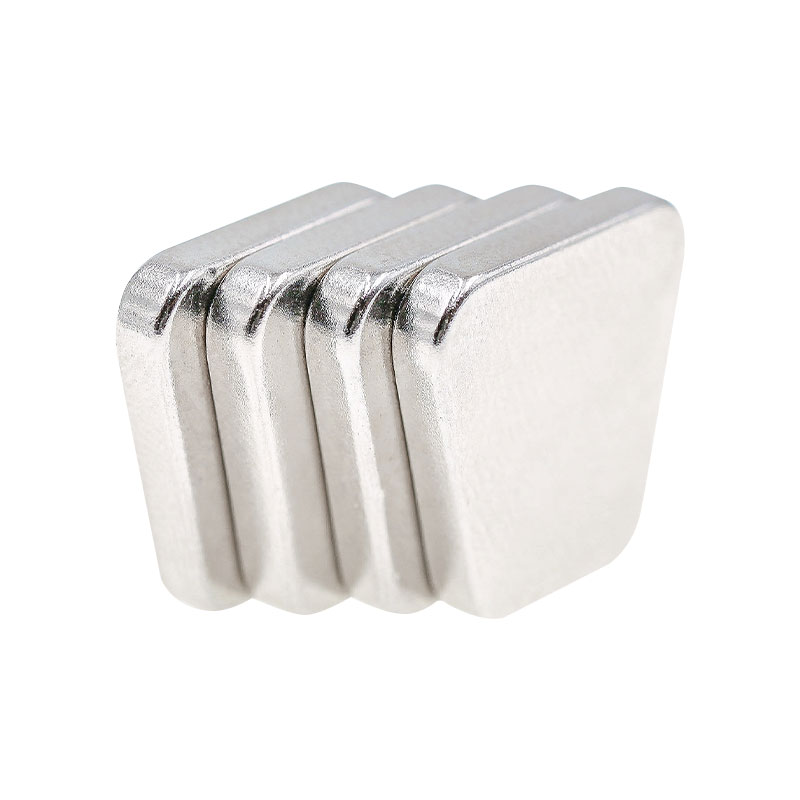

Trapezium gesinterd NdFeB verwijst naar gesinterde neodymium-ijzer-borium permanente magneten vervaardigd in een trapeziumvormige geometrie om te voldoen aan specifieke vereisten voor magnetische circuits en mechanische assemblage. Producten binnen deze categorie hebben gemeenschappelijke kenmerken, zoals een hoge magnetische energiedichtheid, nauwkeurige hoekgeometrie en geschiktheid voor gestructureerde magnetische systemen waar lineaire of gebogen fluxverdeling vereist is. Trapeziumvormige gesinterde NdFeB-magneten worden veel gebruikt in roterende apparatuur, gesegmenteerde magnetische assemblages en elektromagnetische conversiesystemen waarbij vormnauwkeurigheid rechtstreeks van invloed is op de prestaties en efficiëntie.

Gemeenschappelijke functies en kernprestatiekenmerken

Alle trapeziumgesinterde NdFeB-producten zijn gebaseerd op gesinterd NdFeB-materiaal, dat een hoge remanentie (Br), coërciviteit (Hcj) en een maximaal energieproduct (BHmax) biedt. De trapeziumvorm maakt een geoptimaliseerde uitlijning van het magnetische veld, kleinere luchtspleten en een verbeterde fluxconcentratie in complexe samenstellingen mogelijk.

De belangrijkste gedeelde kenmerken zijn onder meer:

• Stabiele magnetische output onder compacte ontwerpbeperkingen

• Compatibiliteit met gesegmenteerde rotor- en statorstructuren

• Hoge maatnauwkeurigheid ter ondersteuning van herhaalbare magnetische prestaties

• Geschikt voor elektromagnetische apparatuur met gemiddelde tot hoge snelheid

Deze eigenschappen maken trapezium gesinterd NdFeB een standaardkeuze in systemen waarbij magnetische efficiëntie en structurele pasvorm in evenwicht moeten zijn.

Werkprincipes per type apparatuur

Elektromotoren en generatoren
Bij permanentmagneetmotoren zijn trapeziumvormige magneten langs de omtrek van de rotor aangebracht. De trapeziumvormige geometrie maakt een strakkere pasvorm tussen aangrenzende magneten mogelijk, waardoor fluxlekkage wordt verminderd en de koppeldichtheid wordt verbeterd. Het gesinterde NdFeB-materiaal zorgt voor een stabiel magnetisch veld dat samenwerkt met de statorwikkelingen om rotatiekracht of elektrisch vermogen te genereren.

Magnetische koppelingen en transmissieapparaten
In magnetische koppelingen worden trapeziumvormige gesinterde NdFeB-magneten gepositioneerd om afwisselende magnetische polen te creëren. Het koppel wordt overgedragen via magnetische interactie in plaats van mechanisch contact, waardoor afgedichte transmissiesystemen en minder slijtage mogelijk zijn.

Sensor- en actuatorsystemen
De gecontroleerde magneetveldverdeling van trapeziummagneten ondersteunt nauwkeurige positiedetectie en krachtcontrole. Hun voorspelbare magnetische gedrag verbetert de signaalstabiliteit in industriële sensoren en lineaire actuatoren.

Typische toepassingsscenario's

• Synchrone motoren met permanente magneet (PMSM)

• Windenergiegeneratoren en hulpaandrijfsystemen

• Apparatuur voor industriële automatisering

• Magnetische pompen en afgedichte transmissiesystemen

• Componenten voor elektrische aandrijving voor auto's

Bij veel van deze toepassingen kiezen fabrikanten voor trapeziumgesinterd NdFeB, passend bij gebogen behuizingen of gesegmenteerde magnetische paden, waardoor een consistente magnetische flux over het hele werkgebied wordt gegarandeerd.

Vergelijking met andere NdFeB-vormen

Vergeleken met standaard blokmagneten biedt Trapezium Gesinterd NdFeB een verbeterde magnetische veldcontinuïteit in rotatiesystemen. Vergeleken met boogvormige magneten maken trapeziumvormige ontwerpen een grotere flexibiliteit mogelijk bij gesegmenteerde assemblages en gereedschapscontrole.

Oppervlaktebehandeling en aanpassing aan de omgeving

De meeste producten in deze categorie gebruiken beschermende coatings zoals nikkel, epoxy of zink om het risico op corrosie te verminderen. De keuze is afhankelijk van de bedrijfstemperatuur, vochtigheid en blootstellingsomstandigheden. Voor industriële omgevingen met blootstelling aan olie of vocht worden gewoonlijk trapeziummagneten met epoxycoating gespecificeerd.

Richtlijnen voor onderhoud en behandeling

Hoewel gesinterde NdFeB-magneten permanent zijn en geen actief onderhoud vereisen, zorgen een juiste behandeling en onderhoud op systeemniveau ervoor dat de prestaties op de lange termijn worden gegarandeerd:

• Vermijd mechanische schokken tijdens de installatie om afbrokkeling te voorkomen

• Handhaaf de bedrijfstemperaturen binnen de gespecificeerde limieten

• Voorkom direct contact met bijtende stoffen als de coating beschadigd is

• Inspecteer de plaatsing van de magneet tijdens gepland onderhoud aan de apparatuur

Een correcte uitlijning van de installatie is vooral belangrijk voor trapeziumgesinterd NdFeB, omdat hoekafwijkingen de magnetische balans in roterende systemen kunnen beïnvloeden.

Overwegingen bij productie en kwaliteitscontrole

Ningbo Jinlun Magnet Technology Co., Ltd. produceert trapezium gesinterd NdFeB met behulp van gecontroleerde poedermetallurgische processen, waaronder oriëntatiepersen, vacuümsinteren en precisiebewerking. Met meer dan 30 jaar industriële ervaring en een jaarlijkse capaciteit van 8.000 ton hoogwaardige magneten ondersteunt Jinlun Magnet stabiele materiaaleigenschappen en consistente maatnauwkeurigheid voor industriële toepassingen.

Het productieproces van het bedrijf benadrukt:

• Gecontroleerde korreloriëntatie voor voorspelbare magnetische output

• Maattolerantiecontrole voor gesegmenteerde samenstellingen

• Aanpassing van kwaliteiten op basis van temperatuur- en coërciviteitsvereisten

Veelgestelde vragen (FAQ)

Vraag 1: Waarom kiezen voor trapeziumvormige magneten in plaats van rechthoekige?
Trapeziumvormige magneten verbeteren de continuïteit van het magnetische circuit in gebogen of gesegmenteerde samenstellingen, waardoor fluxverlies wordt verminderd in vergelijking met rechthoekige vormen.

Vraag 2: Zijn trapeziumgesinterde NdFeB-magneten geschikt voor hogesnelheidsmotoren?
Ja. Wanneer ze correct zijn gespecificeerd voor coërciviteit en temperatuurbestendigheid, worden ze vaak gebruikt in roterende apparatuur met hoge snelheid.

Vraag 3: Kan de magneetkwaliteit worden aangepast voor verschillende bedrijfstemperaturen?
Ja. Er kunnen verschillende NdFeB-kwaliteiten worden geselecteerd, afhankelijk van het bedrijfstemperatuurbereik en de demagnetisatieweerstand.

Vraag 4: Welke toleranties zijn typisch voor trapeziumvormige magneten?
Toleranties zijn afhankelijk van de grootte en toepassing, maar precisiebewerking maakt een consistente hoek- en dimensionale controle mogelijk, geschikt voor motorassemblages.
