Wat zijn NdFeB-magneten? Eigenschappen, typen en toepassingen uitgelegd

Snel antwoofd: NdFeB-magneten (ook wel genoemd neodymium ijzerbofiummagneten or neodymium-magneten ) zijn een soort permanente magneet van zeldzame aardmetalen, bestaene uit een legering van neodymium (Nd) , ijzer (Fe) , en boor (B) . Ze werden voor het eerst ontwikkeld in het begin van de jaren tachtig en zijn de sterkste in de handel verkrijgbare permanente magneten ter wereld en biedt een buitengewone combinatie van hoge magnetische energiedichtheid, coërciviteit en remanentie in een compact formaat.

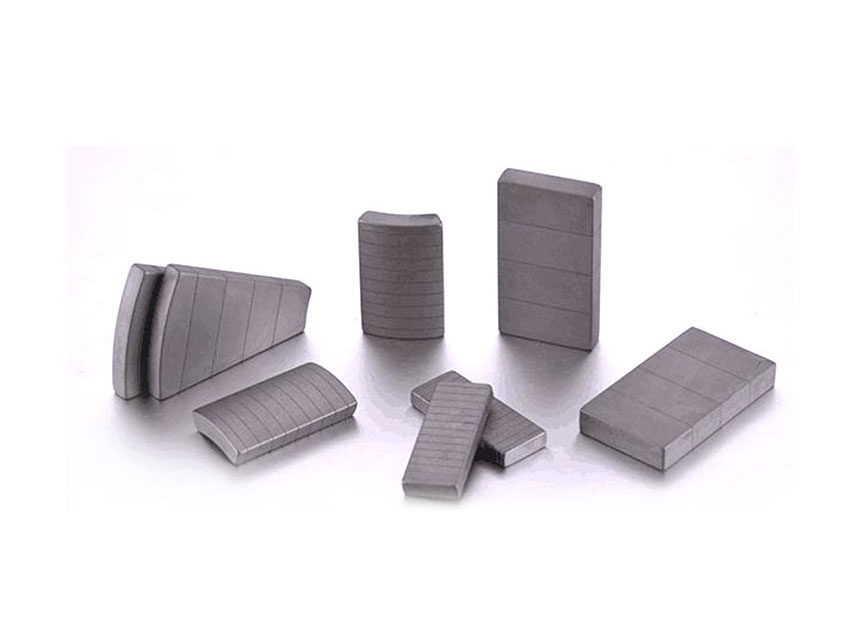

Klik om onze producten te bezoeken: Gesinterde NdFeB-magneet

1. Waar zijn NdFeB-magneten van gemaakt?

De chemische formule voor de primaire magnetische fase in een NdFeB-magneet is Nd₂Fe₁₄B — een tetragonale kristallijne structuur die het materiaal zijn uitzonderlijke magnetische eigenschappen geeft. Deze intermetaalverbinding werd onafhankelijk ontdekt door Algemene motoren and Sumitomo speciale metalen in 1982–1984.

De legering bestaat doorgaans uit ongeveer:

Neodymium (Nd): 29–32 gewichtsprocent - levert het anisotrope kristalveld dat hoge coërciviteit aandrijft
Ijzer (Fe): 64-68% van het gewicht - de belangrijkste bron van magnetisch moment en magnetisatie met hoge verzadiging
Borium (B): ~1% per gewicht - stabiliseert de kristalstructuur en verhoogt de Curie-temperatuur
Extra elementen (Dy, Tb, Co, Al, Cu, Nb): toegevoegd in kleine hoeveelheden om de temperatuurstabiliteit, corrosieweerstand en coërciviteit te verbeteren

De toevoeging van zware zeldzame aardmetalen zoals dysprosium (Dy) or terbium (Tb) is gebruikelijk bij hoge temperaturen om de prestaties boven 150°C te houden.

2. Belangrijkste magnetische eigenschappen van NdFeB-magneten

De uitmuntende prestaties van neodymium ijzerbofiummagneten komt uit een unieke reeks meetbare magnetische parameters. Het begrijpen van deze eigenschappen is essentieel bij het selecteren van de juiste soort voor uw toepassing.

Eigendom	Symbool	Typisch bereik (NdFeB)	Wat het betekent
Remanentie	Br	1,0 – 1,5 T	Resterende magnetische fluxdichtheid na magnetisatie
Coërciviteit	Hcj	955 – 3.000 kA/m	Weerstand tegen demagnetisatie
Maximaal energieproduct	(BH)max	200 – 470 kJ/m³	Totale "sterkte" van de magneet per volume-eenheid
Curie-temperatuur	Tc	310 – 380°C	Temperatuur waarboven magnetisme verloren gaat
Maximale bedrijfstemperatuur.	Tmax	80 – 220°C	Praktische bovengrens voor de temperatuur tijdens gebruik
Dichtheid	ρ	7,4 – 7,7 g/cm³	Relatief compact, maar produceert een kracht-gewichtsverhouding die veel groter is dan die van andere magneettypen

De maximaal energieproduct (BH)max is de belangrijkste prestatie-indicator. NdFeB-magneten bereiken waarden tot 474 kJ/m³ — meer dan 10 maal die van een standaard ferrietmagneet.

3. Typen en kwaliteiten NdFeB-magneten

NdFeB-magneten worden vervaardigd in een breed scala aan kwaliteiten, elk aangeduid met een lettercode. Het getal geeft bij benadering het maximale energieproduct in MGOe (megaauss-oersteds) aan, terwijl de letters het coërciviteits- en temperatuurprestatieniveau aangeven.

3.1 Standaardkwaliteitserie

Rang	(BH)max MGOe	Maximale temperatuur (°C)	Typisch gebruiksscenario
N35	33–36	80°C	Algemene consumententoepassingen, goedkope sensoren
N42	40–43	80°C	Elektromotoren, luidsprekers, magnetische assemblages
N52	50–53	80°C	Toepassingen met de hoogste sterkte, MRI-componenten
N35H	33–36	120°C	Motoren voor warme omgevingen, industriële apparatuur
N35SCH	33–36	150°C	Onder de motorkap van auto's, HVAC-systemen
N35Uh	33–36	180°C	Hogetemperatuurmotoren, boorgatgereedschap voor olie en gas
N35EH / N35AH	33–36	200–220°C	Industrieel en ruimtevaartgebruik bij extreme temperaturen

De suffix letters stand for: M (gemiddelde coërciviteit), H (hoog), SH (superhoog), UH (ultrahoog), EH (extreem hoog), AH (geavanceerd hoog).

3.2 Gesinterd versus gebonden NdFeB

Functie	Gesinterde NdFeB	Gebonden NdFeB
Productie	Sinteren van poedermetallurgie	Magnetisch poederpolymeer bindmiddel
Magnetische sterkte	Zeer hoog (tot N52)	Matig (typisch ≤ N12)
Vormflexibiliteit	Beperkt; bewerking vereist	Bijna netvormige, complexe geometrieën
Corrosiebestendigheid	Arm; vereist coating	Betere inherente weerstand
Kosten	Hoger per eenheid	Lager; geschikt voor massaproductie
Veel voorkomende toepassingen	EV-motoren, windturbines, HDD's	Kleine sensoren, micromotoren, printers

4. NdFeB versus andere permanente magneten: volledige vergelijking

Hoe doen NdFeB-magneten opstapelen tegen andere veel voorkomende magneettypen? Hier is een uitgebreide vergelijking naast elkaar:

Eigendom	NdFeB	SmCo	AlNiCo	Ferriet (keramiek)
Max. (BH)max	Tot 474 kJ/m³	Tot 240 kJ/m³	Tot 80 kJ/m³	Tot 40 kJ/m³
Maximale bedrijfstemperatuur	80–220°C	Tot 350°C	Tot 540°C	Tot 300°C
Corrosiebestendigheid	Slecht (moet worden gecoat)	Uitstekend	Goed	Uitstekend
Coërciviteit	Zeer hoog	Zeer hoog	Zeer laag	Matig
Kosten	Matig	Zeer hoog	Matig-High	Zeer laag
Broosheid	Hoog	Hoog	Matig	Matig
Grootte-sterkteverhouding	Beste in zijn klasse	Uitstekend	Arm	Arm

Belangrijkste afhaalmaaltijden: Terwijl SmCo-magneten beter presteren dan NdFeB bij extreme temperaturen en in corrosieve omgevingen, NdFeB-magneten domineren in bijna alle andere maatstaven, vooral de ruwe magnetische sterkte en kostenefficiëntie.

5. Hoe worden NdFeB-magneten vervaardigd?

5.1 Gesinterd NdFeB-proces

Voorbereiding van grondstoffen: Hoogzuivere Nd, Fe, B en additieve metalen worden gesmolten in vacuüminductieovens.
Strookgieten: De melt is rapidly solidified into thin alloy strips with fine microstructure.
Waterstofdecrepitatie (HD) Jet Milling: De stroken worden in een inerte atmosfeer verbrijzeld en gemalen tot een fijn poeder (deeltjesgrootte van 3-5 µm).
Magnetische uitlijning Persen: Poeder wordt uitgelijnd in een magnetisch veld en onder hoge druk verdicht (isostatisch of matrijspersen).
Sinteren Veroudering: Groene compact wordt bij ~1000–1080°C in vacuüm gesinterd en vervolgens bij 480–600°C verouderd om de coërciviteit te optimaliseren.
Coating bewerken: Gesinterde blokken worden tot de uiteindelijke afmetingen gesneden/geslepen en vervolgens voorzien van een oppervlaktecoating (nikkel, zink, epoxy, enz.) om te beschermen tegen corrosie.
Magnetisatie: De finished magnet is magnetized by a pulsed magnetic field exceeding its coercivity.

5.2 Oppervlaktecoatings beschikbaar

Nikkel-koper-nikkel (Ni-Cu-Ni): Meest voorkomende; goede mechanische en matige corrosiebescherming
Zink (Zn): Kosteneffectief; gebruikt in binnentoepassingen
Epoxyhars: Beste corrosieweerstand; ideaal voor natte/buitenomgevingen
Goud / Zilver: Gebruikt in de elektronica; uitstekende geleidbaarheid en uiterlijk
Fosfateren: Dunne conversiecoating; gebruikt als hechtprimer
Parylene: Ultradunne conformele coating voor toepassingen van medische kwaliteit

6. Toepassingen van NdFeB-magneten

Neodymium-ijzer-boriummagneten zijn aanwezig in vrijwel elke moderne technologiesector vanwege hun ongeëvenaarde magnetische energiedichtheid. Dit zijn de belangrijkste toepassingsgebieden:

6.1 Elektrische voertuigen (EV’s) en tractiemotoren

De largest and fastest-growing market for NdFeB-magneten . Synchrone motoren met permanente magneten (PMSM's) die worden gebruikt in Tesla, BYD en de meeste moderne EV's vertrouwen op hoogwaardige NdFeB om een hoge koppeldichtheid en efficiëntie te bereiken. Een enkele EV-tractiemotor kan dit bevatten 1–3 kg van NdFeB-magneten.

6.2 Windturbinegeneratoren

Direct aangedreven offshore windturbines gebruiken grote hoeveelheden NdFeB-magneten om versnellingsbakken te elimineren en onderhoud te verminderen. Eén enkele turbine van 3 MW kan worden gebruikt 600 kg of meer van gesinterd NdFeB.

6.3 Consumentenelektronica

Harde schijven (HDD's): Spreekspoelactuators voor positionering van lees-/schrijfkop
Koptelefoon en oortelefoon: Compacte, krachtige drivers voor audiotransductie
Smartphones: Trilmotoren, camera-OIS-modules, luidsprekers en MagSafe-stijl oplaadconnectoren
Laptopcomputers: Ventilatormotoren, harde schijven, luidsprekers

6.4 Medische hulpmiddelen

Gebruikt binnen MRI-machines (positie van gradiëntspoelen), cochleaire implantaten, magnetische medicijnafgiftesystemen en chirurgische robotica. NdFeB van medische kwaliteit maakt doorgaans gebruik van Parylene- of goudcoatings voor biocompatibiliteit.

6.5 Industriële en andere toepassingen

Magnetische scheiders: Het verwijderen van metaalverontreinigingen uit voedsel, farmaceutische producten en gerecyclede materialen
Servomotoren en robotica: Precisiebewegingscontrole in CNC-machines en robotarmen
Magnetische koppelingen en lagers: Contactloze koppeloverdracht en wrijvingsloze levitatie
Defensie en ruimtevaart: Geleidingssystemen, radar, actuatoren in de vluchtcontrole van vliegtuigen
Maglev-treinen: Lineaire inductiemotoren en levitatiesystemen

7. Voor- en nadelen van NdFeB-magneten

Voordelen

Hoogest magnetic strength van elk permanent magneetmateriaal
Uitstekend force-to-volume ratio - maakt miniaturisatie mogelijk
Breed scala aan kwaliteiten voor uiteenlopende bedrijfsomstandigheden
Kosteneffectief versus SmCo voor de meeste toepassingen
Hoogly stable magnetisatie — demagnetiseert niet gemakkelijk bij normaal gebruik
Op grote schaal verkrijgbaar in standaard en aangepaste vormen

Nadelen

Gevoelig voor corrosie — vereist oppervlaktecoating in de meeste omgevingen
Broos en breekbaar — kan afbrokkelen of barsten als het valt of verkeerd wordt gebruikt
Temperatuurgevoeligheid — standaardkwaliteiten verliezen hun prestaties boven 80°C
Risico van de toeleveringsketen — neodymium en dysprosium zijn zeldzame aardmetalen die voornamelijk uit China afkomstig zijn
Extreem sterke aantrekkingskracht — veiligheidsrisico als grote magneten onverwacht in elkaar klikken
Niet gemakkelijk recyclebaar — Herstel aan het einde van de levensduur is complex en kostbaar

8. Hoe u NdFeB-magneten veilig hanteert en bewaart

Vanwege hun uitzonderlijke sterkte en broosheid, NdFeB-magneten vereisen een zorgvuldige behandeling:

Blijf uit de buurt van pacemakers en implanteerbare apparaten — sterke magnetische velden kunnen elektronische medische apparatuur verstoren
Gebruik afstandhouders als u meerdere magneten opbergt – voorkomen dat ze met geweld in elkaar klikken
Vermijd blootstelling aan hoge temperaturen — opslaan onder de nominale bedrijfstemperatuur
Beschermen tegen vocht — ongecoate of beschadigde magneten corroderen snel
Blijf uit de buurt van creditcards, elektronica en gegevensopslag — magnetische velden kunnen gegevens wissen
Draag handschoenen en oogbescherming bij het hanteren van grote magneten kunnen spanen scherp zijn; brekende magneten kunnen knelwonden veroorzaken

9. Veelgestelde vragen (FAQ) over NdFeB-magneten

Vraag: Waar staat NdFeB voor?

NdFeB is de chemische afkorting voor Neodymium (Nd) , Ijzer (Fe) , en Borium (B) – de drie belangrijkste elementen in deze zeldzame aardmagneetlegering. De primaire magnetische fase heeft de formule Nd₂Fe₁₄B.

Vraag: Hoe sterk is een NdFeB-magneet vergeleken met een gewone koelkastmagneet?

Een typische koelkastmagneet is een flexibele ferrietmagneet met een trekkracht van enkele grammen. Een zelfde maat NdFeB-magneet kan een trekkracht hebben 50 tot 100 keer sterker . Ter informatie: een N52 NdFeB-schijfmagneet met een diameter van 1 inch kan meer dan 40 kg (88 lbs) bevatten.

Vraag: Zullen NdFeB-magneten na verloop van tijd hun magnetisme verliezen?

NdFeB-magneten hebben een zeer laag magnetisch fluxverlies bij gebruik binnen het nominale temperatuurbereik en uit de buurt van sterke demagnetiserende velden. Ze verliezen minder dan 1% van hun flux over een periode van 100 jaar onder normale omstandigheden. Verwarming boven de maximale bedrijfstemperatuur, blootstelling aan sterk tegengestelde magnetische velden of fysieke schokken kunnen echter permanente verliezen veroorzaken.

Vraag: Kunnen NdFeB-magneten opnieuw worden gemagnetiseerd nadat ze magnetisme hebben verloren?

Ja. Als een neodymium magneet gedeeltelijk of volledig is gedemagnetiseerd (niet fysiek beschadigd), kan deze opnieuw worden gemagnetiseerd met behulp van een magnetiserende armatuur die een pulsveld kan produceren dat de coërciviteit van de magneet overschrijdt - doorgaans verkrijgbaar bij gespecialiseerde magneetfabrikanten.

Vraag: Zijn NdFeB-magneten veilig te gebruiken in de voedselverwerking?

NdFeB-magneten met coatings van voedingskwaliteit (meestal roestvrij staal of PTFE-ingekapseld) worden veel gebruikt in voedselverwerkingsapparatuur voor magnetische scheiding van ijzerhoudende verontreinigingen. Het basismagneetmateriaal zelf is niet voedselveilig, dus een goede inkapseling is essentieel.

Vraag: Wat is het verschil tussen N35, N42 en N52?

Dese numbers refer to the approximate maximum energy product in MGOe. N52 is momenteel de hoogste commercieel verkrijgbare kwaliteit – het is ongeveer 50% sterker dan N35 bij kamertemperatuur. Alle standaard "N"-klassen hebben echter dezelfde maximale bedrijfstemperatuur van 80 °C; voor hogere temperaturen zijn kwaliteiten met de achtervoegsels H, SH, UH, EH of AH vereist.

Vraag: Wat zijn de belangrijkste landen die NdFeB-magneten produceren?

China domineert de wereldwijde NdFeB-magneetproductie, goed voor meer dan 90% van de wereldproductie en het overgrote deel van de aanvoer van zeldzame aardmetalen. Andere belangrijke producenten zijn onder meer Japan (met name TDK, Shin-Etsu en TDK/INTEVAC), Duitsland (VAC) en opkomende producenten in de VS, Zuid-Korea en Vietnam, die werken aan de diversificatie van de toeleveringsketen.

Belangrijkste afhaalrestaurants

NdFeB-magneten zijn zeldzame aardmetalen permanente magneten gemaakt van neodymium, ijzer en boor (Nd₂Fe₁₄B).
Dey are the 's werelds sterkste permanente magneten , met energieproducten tot 474 kJ/m³.
Verkrijgbaar in vele kwaliteiten vanaf N35 tot N52 en temperatuurclassificaties van 80°C tot 220°C.
Gebruikt binnen EV's, windturbines, elektronica, medische apparaten , en industrial systems.
Vereisen beschermende coatings tegen corrosie en zorgvuldige omgang vanwege brosheid.
De supply chain is sterk geconcentreerd in China , waardoor ze wereldwijd een strategisch materiaal zijn.
