Wat blokkeert magnetische velden? Een complete gids voor magnetische afscherming

Ferromagnetische materialen – zoals mu-metaal, zacht ijzer en elektrisch staal – zijn de meest effectieve materialen die magnetische velden blokkeren. Deze materialen werken door de magnetische flux door zichzelf heen te leiden in plaats van deze door te laten naar een beschermd gebied. Dit artikel legt precies uit hoe magnetische afscherming werkt, welke materialen het beste presteren, wanneer verschillende benaderingen nodig zijn, en beantwoordt de meest voorkomende vragen die mensen hebben over het blokkeren van magnetische velden.

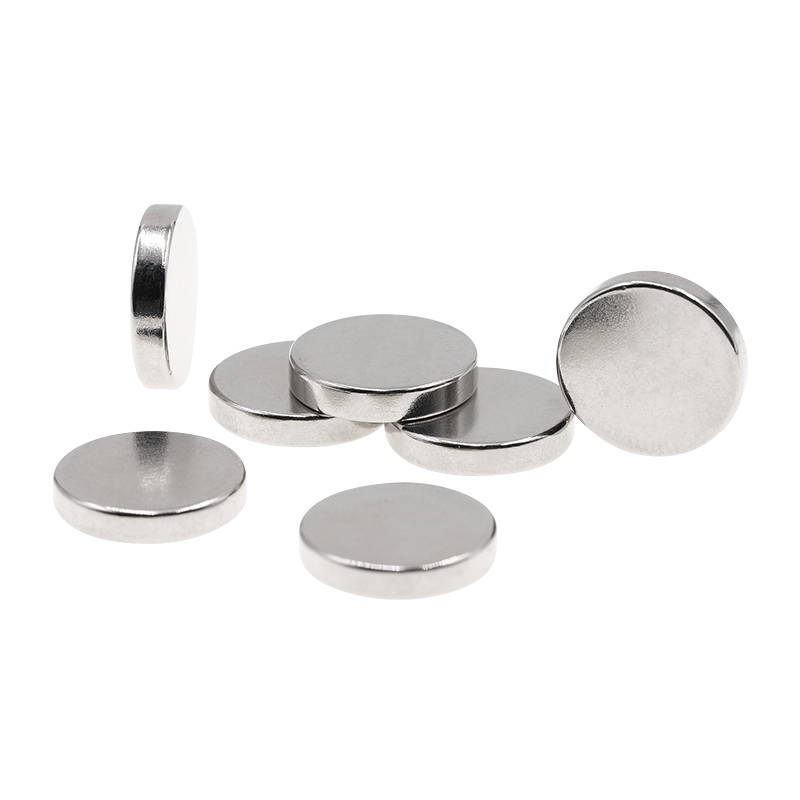

Klik om onze producten te bezoeken: Gesinterde NdFeB-magneet

Hoe magnetische afscherming werkt

Magnetische velden kunnen niet eenvoudigweg worden "geblokkeerd" zoals licht wordt geblokkeerd door een ondoorzichtig oppervlak. In plaats daarvan werkt magnetische afscherming door een pad met lage weerstand te bieden, bekend als a pad met lage magnetische weerstand – die veldlijnen wegleidt van het beschermde gebied. Het afschermingsmateriaal absorbeert en stuurt de flux om, waardoor de sterkte van het veld binnen of achter de afscherming wordt verminderd.

De effectiviteit van een afschermingsmateriaal wordt gemeten aan de hand van zijn eigenschappen magnetische permeabiliteit — hoe gemakkelijk het materiaal magnetische veldlijnen doorlaat. Hoe hoger de permeabiliteit, hoe efficiënter het magnetische flux aantrekt en kanaliseert, en dus hoe beter het afschermt.

Twee fundamenteel verschillende soorten magnetische velden vereisen verschillende afschermingsstrategieën:

• Statische (DC) magnetische velden — geproduceerd door permanente magneten en het geomagnetische veld van de aarde. Het beste beschermd met ferromagnetische metalen met een hoge permeabiliteit.
• Wisselende (EENC) elektromagnetische velden (EMF) — geproduceerd door hoogspanningsleidingen, motoren en elektronica. Vereist geleidende materialen die wervelstromen genereren om het veranderende veld tegen te gaan.

Materiaalen die magnetische velden blokkeren

1. Mu-metaal (nikkel-ijzerlegering)

Mu-metal wordt algemeen beschouwd als de beste materiaal voor het blokkeren van statische magnetische velden . Het is een zachte magnetische legering die bestaat uit ongeveer 77% nikkel, 15% ijzer en sporenhoeveelheden koper en molybdeen. De relatieve permeabiliteit kan groter zijn dan 100.000 – wat betekent dat het de magnetische flux tot 100.000 keer gemakkelijker kanaliseert dan de vrije ruimte.

Mu-metaal wordt gebruikt in gevoelige elektronische apparatuur, MRI-machines, wetenschappelijke instrumenten en audiotransformatoren. Het is echter duur en moet na het vormen zorgvuldig worden uitgegloeid (hittebehandeling), omdat mechanische spanning de permeabiliteit ervan vermindert. Het is ook relatief dun en licht van gewicht, waardoor het praktisch is voor het omsluiten van gevoelige componenten.

2. Zacht ijzer en koolstofarm staal

Zacht ijzer en koolstofarm staal zijn de meest kosteneffectieve ferromagnetische afschermingsmaterialen. Met relatieve permeabiliteiten tussen de 1.000 en 5.000 komen ze niet overeen met mu-metaal, maar ze zijn veel goedkoper en mechanisch robuust. Ze worden vaak gebruikt in transformatoren, motorbehuizingen en industriële afschermingsbehuizingen.

De dikte van het schild is van belang: dikker zacht ijzer zorgt voor een sterkere demping. Stalen behuizingen worden vaak gebruikt als eerste verdedigingslinie, waarbij een mu-metalen voering is toegevoegd voor kritische binnenlagen bij precisietoepassingen.

3. Elektrisch staal (siliciumstaal)

Elektrisch staal , ook wel siliciumstaal genoemd, is een ijzerlegering met een siliciumgehalte van 1–4,5%. Het silicium verbetert de elektrische weerstand (waardoor energieverliezen door wervelstromen worden verminderd) en verhoogt de permeabiliteit in bepaalde oriëntaties. Het is het standaardmateriaal voor transformatorkernen en lamellen van elektromotoren, waarbij het efficiënt met wisselende magnetische velden moet omgaan zonder overmatige warmteontwikkeling.

4. Aluminium en koper (voor AC/EMF-afscherming)

Aluminium en koper zijn niet-magnetisch, maar zijn uitstekende elektriciteitsgeleiders. Voor wisselende magnetische velden en elektromagnetische interferentie (EMI) Deze metalen zorgen voor afscherming door de inductie van wervelstromen. Wanneer een magnetisch wisselveld een geleider binnengaat, induceert het cirkelvormige stromen die een tegengesteld magnetisch veld genereren, waardoor het oorspronkelijke veld effectief wordt verzwakt.

Koper is zwaarder en duurder dan aluminium, maar biedt een hogere geleidbaarheid. Aluminium is lichter en heeft vaak de voorkeur voor grote afschermingsbehuizingen. Geen van beide materialen is effectief tegen statische magnetische velden.

5. Ferrietmaterialen

Ferriet is een keramische verbinding gemaakt van ijzeroxide gecombineerd met andere metaaloxiden (zoals mangaan, zink of nikkel). Ferrieten hebben hoge elektrische weerstand , wat ze bijzonder effectief maakt bij hoge frequenties waar wervelstroomverliezen metalen schilden zouden oververhitten. Ferrietkralen, kernen en tegels worden veel gebruikt in de elektronica om hoogfrequente EMI en radiofrequentie-interferentie (RFI) te onderdrukken.

6. Supergeleiders

Bij extreem lage temperaturen vertonen supergeleidende materialen de Meissner-effect — ze verdrijven magnetische velden volledig uit hun binnenste, waardoor een perfecte magnetische afscherming ontstaat. Dit wordt gebruikt in geavanceerd natuurkundig onderzoek en kwantumcomputertoepassingen. De eis voor cryogene koeling maakt supergeleiders echter onpraktisch voor alledaagse afscherming.

Vergelijking van magnetische afschermingsmaterialen

In de onderstaande tabel worden de meest gebruikte materialen voor het blokkeren van magnetische velden vergeleken op basis van belangrijke prestatie- en praktische criteria:

Wat blokkeert GEEN magnetische velden?

Veel mensen zijn verrast als ze horen dat gewone materialen weinig of geen bescherming bieden tegen magnetische velden. Het begrijpen van deze beperkingen is cruciaal voor een goed afschermingsontwerp.

• Kunststof en rubber: Deze niet-geleidende materialen zijn volledig transparant voor magnetische velden van alle frequenties.
• Hout: Geen enkele vorm van afscherming.
• Glas: Volledig transparant voor zowel statische als wisselende magnetische velden.
• Lood: Ondanks dat het in verband wordt gebracht met stralingsafscherming, heeft lood geen speciale magnetische afschermende eigenschappen.
• Roestvrij staal (austenitisch): De gebruikelijke roestvrij staalsoorten 304 en 316 zijn niet-magnetisch vanwege hun kristalstructuur, waardoor ze weinig magnetische afscherming bieden. Alleen ferritische en martensitische kwaliteiten zijn magnetisch bruikbaar.
• Beton en baksteen: Geen magnetisch afschermend effect.
• Water: Water is diamagnetisch, maar slechts in uiterst kleine mate – in wezen geen praktisch afschermend effect.

Veel voorkomende toepassingen van magnetische afscherming

Medische beeldvorming (MRI)

MRI-machines genereren extreem krachtige magnetische velden (1,5T tot 7T). Door de kamer af te schermen met mu-metaal en andere ferromagnetische materialen wordt voorkomen dat het veld interfereert met elektronische apparatuur in de buurt en wordt voorkomen dat externe ferromagnetische objecten in de machine worden aangetrokken – wat levensbedreigend kan zijn.

Consumentenelektronica

Smartphones, laptops en audioapparatuur bevatten interne magnetische afschermingslagen – vaak gemaakt van dunne mu-metaalfolie of ferrietplaten – om te voorkomen dat de magnetische velden van luidsprekers, motoren en draadloze oplaadspoelen andere componenten zoals sensoren of beeldschermen verstoren.

Stroomtransformatoren en distributieapparatuur

Transformatorkernen gemaakt van elektrisch staal geleiden en bevatten afwisselende magnetische flux efficiënt, waardoor de efficiëntie van de energieoverdracht wordt gemaximaliseerd en strooivelden worden geminimaliseerd. Stalen behuizingen rond distributietransformatoren verkleinen de voetafdruk van het externe magnetische veld verder.

Leger en defensie

Marineschepen gebruiken demagnetiseringssystemen en magnetische afscherming om hun magnetische signatuur te verminderen, waardoor ze moeilijker te detecteren zijn door magnetisch geactiveerde mijnen. Gevoelige elektronica aan boord wordt ook afgeschermd van de grote magnetische infrastructuur van het schip.

Wetenschappelijke onderzoeksinstrumenten

Elektronenmicroscopen, magnetometers en componenten van deeltjesversnellers moeten worden afgeschermd van magnetische velden uit de omgeving (inclusief het aardveld) om nauwkeurig te kunnen functioneren. Meerlaagse mu-metaalbehuizingen kunnen voor dergelijke toepassingen het interne veld tot bijna nul reduceren.

Draadloos opladen en betaalkaarten

Dunne ferrietplaten worden achter draadloze oplaadspoelen in telefoons en smartwatches geplaatst om te voorkomen dat het wisselende magnetische veld de metalen onderdelen van apparaten verhit en om de koppelingsefficiëntie te verbeteren. Creditcards met magnetische strepen bevatten soortgelijke dunne afschermingslagen.

Statische magnetische afscherming versus EMF-afscherming: belangrijkste verschillen

Het kiezen van de juiste afschermingsaanpak vereist inzicht of u te maken heeft met een statisch magnetisch veld of een tijdsvariërend elektromagnetisch veld. De onderstaande tabel vat de belangrijkste verschillen samen:

Het huiddiepteconcept

Voor magnetische AC-velden geldt de huid diepte is een kritische ontwerpparameter. Het beschrijft hoe diep een elektromagnetisch wisselveld in een geleider doordringt voordat het wordt verzwakt tot 1/e (~37%) van zijn oppervlaktewaarde. Bij hogere frequenties neemt de huiddiepte af, wat betekent dat dunnere schilden effectief zijn. Bij lagere frequenties (zoals hoogspanningsfrequenties van 50-60 Hz) is de huiddiepte groot, waardoor dikkere of meer geleidende materialen nodig zijn voor effectieve afscherming.

Veelgestelde vragen (FAQ)

Conclusie

Als u wilt begrijpen wat magnetische velden blokkeert, moet u weten met welk type veld u te maken heeft. Voor statische magnetische velden zijn ferromagnetische materialen met een hoge permeabiliteit – vooral mu-metaal, zacht ijzer en elektrisch staal – de beste keuzes. Voor elektromagnetische wisselvelden en EMI bieden geleidende materialen zoals koper en aluminium, evenals ferrietcomposieten, effectieve afscherming via wervelstroommechanismen.

Geen enkel materiaal werkt perfect in alle situaties. De beste magnetische afschermingsoplossingen zijn ontworpen voor het specifieke veldtype, frequentiebereik, veldsterkte en geometrische vereisten van de toepassing. In veeleisende toepassingen worden meerdere lagen van verschillende materialen gecombineerd om de vereiste demping over een breed scala aan veldtypen en frequenties te bereiken.

Belangrijkste praktische tips: gebruik mu-metaal voor nauwkeurige statische afscherming , elektrisch staal voor transformator- en motorafscherming , koper of aluminium voor AC- en RF-behuizingen , en ferriet voor hoogfrequente EMI-onderdrukking . Ga er niet van uit dat gewone materialen zoals plastic, beton of glas enige bescherming bieden; dat is niet het geval.
