A sensormagneet is het beslissende element dat mechanische beweging omzet in een interpreteerbaar magnetisch veldsignaal, waardoor de nauwkeurigheid, betrouwbaarheid en levensduur van contactloze positie-, snelheids- en hoekmeetsystemen rechtstreeks worden bepaald. Zonder een nauwkeurig ontworpen permanente magneet kan zelfs de meest geavanceerde magnetische detectiechip geen betrouwbare gegevens leveren. Tegenwoordig zijn er doorbraken op het gebied van formuleringen van zeldzame aardmetalen, geometrische optimalisatie en temperatuurstabiele coatings sensormagneet prestaties op een nieuw terrein, waardoor lineaire resolutie van minder dan micron en hoeknauwkeurigheid onder de 0,1 graden mogelijk zijn. Dit artikel onderzoekt de materiaalwetenschap, ontwerpmethodologieën en toepassingslandschappen die de sensormagneet een hoeksteen van moderne elektrificatie en automatisering.
Ontdek de belangrijkste toepassingen van magnetische materialen
1. De groeiende rol van sensormagneten in een datagestuurde wereld
De mondiale markt voor magnetische sensoren, die rechtstreeks wordt gevoed door de vraag naar hoogwaardige prestaties sensormagneet componenten, bereikte een waardering van 5,8 miljard dollar in 2023 en zal naar verwachting stijgen naar 9,3 miljard dollar in 2030 bij een samengesteld jaarlijks groeipercentage van 7,2 procent, volgens een rapport uit 2024 van Grand View Research. Deze groei komt voort uit drie onstuitbare trends: de elektrificatie van voertuigen, fabrieksautomatisering en de proliferatie van verbonden apparaten. In ieder geval is de sensormagneet bevindt zich op de fysieke interface tussen het bewegende deel en de elektronische besturingseenheid.
A sensormagneet werkt door een gedefinieerd magnetisch veld te genereren dat wordt gedetecteerd door een Hall-effect, AMR (anisotroop magnetoresistief), GMR (gigantisch magnetoresistief) of TMR (tunnelmagnetoresistief) sensorelement. Terwijl de magneet beweegt ten opzichte van de sensor, verandert de veldvector, waardoor de positie of rotatie wordt omgezet in een meetbaar elektrisch signaal. Dit principe ligt ten grondslag aan alles, van elektronische koppelsensoren voor de stuurbekrachtiging tot collaboratieve robotverbindingsencoders.
1.1 Elektrificatie in de automobielsector vereist sensormagneten die storingsvrij zijn
Moderne voertuigen bevatten tussen de 60 en 120 magnetische sensoren, en elk vereist maatwerk sensormagneet . Belangrijke toepassingen zijn onder meer krukaspositiedetectie, wielsnelheidsdetectie voor ABS en stabiliteitscontrole, bewaking van de gasklepstand en feedback over de rotorpositie in tractiemotoren. In elektrische stuurbekrachtigingssystemen levert een diametraal gemagnetiseerde ringmagneet in combinatie met een Hall-array een koppelhoekmeting met een resolutie beter dan 0,05 graden, wat een directe invloed heeft op het stuurgevoel en de veiligheid. Een single-point-fout in a sensormagneet als gevolg van demagnetisatie bij 180 graden Celsius of mechanische breuk kan dit leiden tot verlies van kritische voertuigfuncties, waardoor strenge materiaalkwalificatienormen worden opgelegd.
1.2 Industriële automatisering is afhankelijk van robuuste magnetische feedback
Fabrieksvloeren zijn onderhevig aan extreme omstandigheden: spatten van koelvloeistof, metaalstof, trillingen en grote temperatuurschommelingen van min 40 tot plus 120 graden Celsius. Sensormagneet assemblages in lineaire encoders en roterende positiesensoren moeten de magnetische fluxstabiliteit binnen 1 procent behouden gedurende een levensduur van 10 jaar. Collaboratieve robots gebruiken compacte meerpolige ringmagneten om een gewrichtspositienauwkeurigheid van plus minus 0,01 millimeter te bereiken, waardoor veilige mens-robot-interactie mogelijk wordt. Volgens gegevens van de International Federation of Robotics bedroegen de mondiale industriële robotinstallaties in 2023 meer dan 550.000 eenheden, elk met meerdere sensormagneet gebaseerde feedbackloops.
1.3 IoT en consumentenapparatuur miniaturiseren sensormagneetarchitecturen
Slimme watermeters, draagbare gezondheidsmonitors en drone-cardanische ophangingen maken allemaal gebruik van miniatuur sensormagneet componenten die vaak een diameter hebben van minder dan 3 millimeter. Bij deze toepassingen is de uitdaging het maximaliseren van de magnetische energiedichtheid binnen een ernstig beperkt volume en tegelijkertijd weerstand bieden aan corrosie door zweet of omgevingsvocht. Een studie uit 2023, gepubliceerd in het IEEE Sensors Journal, toonde aan dat een samarium-kobalt-object met een diameter van 2,5 mm sensormagneet behield 98 procent van zijn kamertemperatuurflux na 2000 uur bij 85 graden Celsius en 85 procent relatieve vochtigheid, wat de geschiktheid ervan voor IoT-implementaties met een lange levensduur bevestigt.
2. Materiaalkeuze van permanente magneet Vormt sensorprestaties
De magnetische, thermische en mechanische eigenschappen van a sensormagneet worden op materieel niveau gedefinieerd. Ingenieurs moeten remanentie, coërciviteit, temperatuurcoëfficiënten en kosten in evenwicht brengen. De vier dominante materiaalfamilies zijn neodymium-ijzer-boor (NdFeB), samarium-kobalt (SmCo), hard ferriet en alnico. Elk biedt een duidelijk afwegingsprofiel. In de onderstaande tabel worden kritische parameters vergeleken op basis van gemiddelden uit de industriële datasheets en gegevens van de MMPA (Magnetic Materials Producers Association) standaard nr. 0100.
| Materiaalkwaliteit | Remanentie Br (kG) | Coërciviteit HcJ (kOe) | Maximale bedrijfstemperatuur (°C) | Temperatuurcoëfficiënt van Br (%/°C) | Relatieve kosten |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Middelmatig |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Hoog |
| Hard ferriet Y30 | 3.8 | 3.2 | 250 | -0,20 | Laag |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Middelmatig |
Tabel 1: Vergelijking van de belangrijkste magnetische en thermische eigenschappen voor gemeenschappelijk sensormagneet materiële gezinnen. Gegevens vertegenwoordigen typische commerciële waarden.
NdFeB-magneten leveren de hoogste energiedichtheid, waardoor ze ideaal zijn voor miniaturisatie sensormagneet ontwerpen waarbij ruimte schaars is. Hun relatief steile temperatuurremanentiecoëfficiënt betekent echter dat een temperatuurstijging van 100 graden Celsius de magnetische flux met ongeveer 11 procent kan verminderen, wat moet worden gecompenseerd door sensorkalibratie of materiaalkeuze. Samarium-kobalt biedt uitzonderlijke thermische stabiliteit en corrosieweerstand zonder de noodzaak van beschermende coatings, maar tegen aanzienlijk hogere grondstofkosten. Hard ferriet sensormagneet oplossingen domineren kostengevoelige toepassingen zoals snelheidssensoren voor huishoudelijke apparaten, waarbij de lagere flux kan worden gecompenseerd door een groter magneetvolume of gevoeligere sensorelementen. Alnico vindt, ondanks zijn lage coërciviteit, nichegebruik in omgevingen met hoge temperaturen boven 400 graden Celsius, zoals sondes voor turbinesnelheid, omdat de remanentie ervan vrijwel constant blijft.
3. Ontwerpgeometrie en magnetisatiepatronen bepalen de signaalkwaliteit
De fysieke vorm en magnetisatieoriëntatie van a sensormagneet zijn niet willekeurig; ze zijn ontworpen om een specifieke magnetische veldverdeling te produceren die het lineaire bereik maximaliseert en harmonische vervorming in de sensoruitvoer minimaliseert. De volgende geometrische factoren zijn rechtstreeks van invloed op de detectienauwkeurigheid.
- Diametraal gemagnetiseerde cilinders en ringen: Deze worden veelvuldig gebruikt bij het detecteren van hoekposities sensormagneet configuraties genereren een roterend dipoolveld. De velduniformiteit over de rotatiehoek bepaalt de haalbare nauwkeurigheid. Een simulatiestudie uit 2022 in de Journal of Magnetism and Magnetic Materials toonde aan dat een ring met een buiten-tot-binnendiameterverhouding van 1,6 en een lengte-tot-diameterverhouding van 0,8 de totale harmonische vervorming minimaliseerde tot minder dan 0,3 procent over 360 graden.

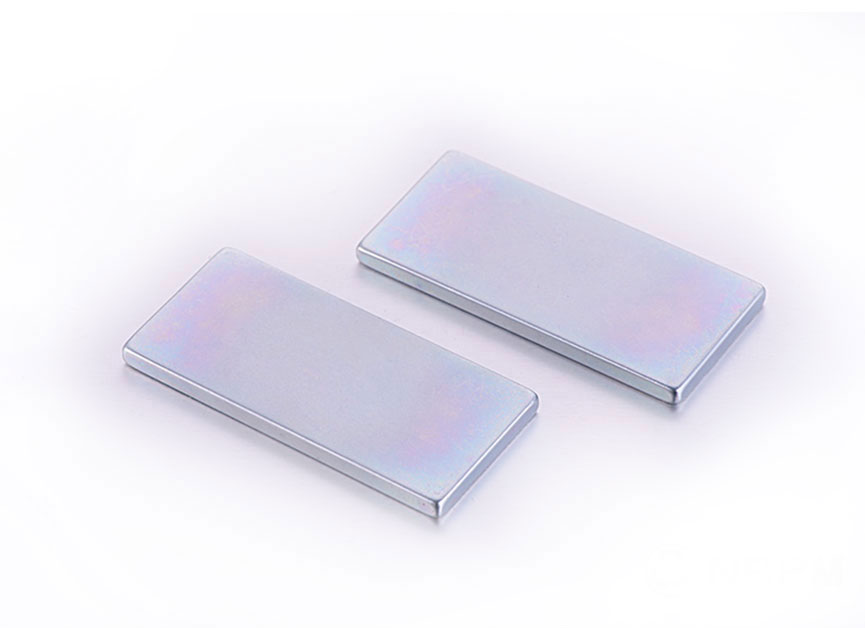

- Axiaal gemagnetiseerde schijven en blokken: Voor lineaire positiedetectie is er een axiaal gemagnetiseerde sensormagneet creëert een veld dat voorspelbaar vervalt met de afstand. Het lineaire detectiebereik is doorgaans beperkt tot ongeveer 60 procent van de oppervlakteafmeting van de magneet. Buiten dit bereik wordt de veldgradiënt te ondiep om kleine verplaatsingen nauwkeurig op te lossen.
- Meerpolige gemagnetiseerde strips en ringen: Incrementele encoders vertrouwen op afwisselende noord-zuidpolen op een magneetstrip. De poolsteek, gewoonlijk variërend van 1 millimeter tot 5 millimeter, definieert de basisresolutie. Een fijnere poolsteek verbetert de resolutie, maar vereist een kleinere luchtspleet tussen de polen sensormagneet oppervlak en het sensorelement, waardoor de gevoeligheid voor slingering en mechanische toleranties toeneemt.
- Trapeziumvormige en taps toelopende profielen: Om de uitvoer van een Hall-sensor over een langere slag te lineariseren, zijn er enkele sensormagneet ontwerpen maken gebruik van een variërende doorsnede. Terwijl de magneet beweegt, produceert de veranderende hoeveelheid magnetisch materiaal die naar de sensor is gericht een vrijwel lineaire verhouding tussen spanning en verplaatsing zonder complexe signaalverwerking.
Temperatuurcompensatie is een andere kritische ontwerphefboom. Omdat zowel de sensormagneet remanentie en het gevoeligheidsverschil van de Hall-sensor met de temperatuur, selecteren systeemontwerpers vaak een magneetmateriaal waarvan de temperatuurcoëfficiënt de eigen drift van de sensor gedeeltelijk annuleert. Een GaAs Hall-element vertoont bijvoorbeeld een gevoeligheidstemperatuurcoëfficiënt van ongeveer minus 0,06 procent per graad Celsius. Combineer het met een samarium-kobalt sensormagneet dat een remanentiecoëfficiënt heeft van minus 0,035 procent per graad Celsius, laat een netto drift achter van slechts minus 0,025 procent per graad Celsius, waardoor de behoefte aan externe compensatiecircuits wordt verminderd.
4. Sensormagneten beschermen tegen aantasting door de omgeving
A sensormagneet Blootgesteld aan vocht, zoutnevel of agressieve chemicaliën kan snelle corrosie ondergaan, wat leidt tot verlies van magnetische flux en vervuiling door deeltjes die de sensoropening verstoren. NdFeB-magneten zijn bijzonder kwetsbaar vanwege hun hoge ijzergehalte. Zonder bescherming een kale NdFeB sensormagneet kan binnen 100 uur na een zoutsproeitest volgens ASTM B117 5 procent van zijn gewicht verliezen door corrosie. De volgende beschermingsstrategieën zijn industriestandaard.
- Meerlaagse coatings: Een typische hoge betrouwbaarheid sensormagneet is voorzien van een nikkel-koper-nikkel gegalvaniseerde laag, waardoor een totale dikte tussen 10 en 25 micron ontstaat. Voor onder de motorkap van auto's wordt een extra epoxy toplaag van 15 tot 30 micron aangebracht, waardoor een zoutsproeiweerstand van meer dan 1.000 uur wordt bereikt.
- Parylene-conforme coating: Voor miniatuur medisch of implanteerbaar sensormagneet Toepassingen, opgedampt Parylene C biedt een gaatjesvrije, biocompatibele barrière bij diktes zo laag als 5 micron, waardoor bescherming op hermetisch niveau wordt gegarandeerd zonder dimensionale opbouw.
- Overmolding en inkapseling: Plaats het vormen van de sensormagneet in een thermoplastische behuizing zoals PPS of PA66 met glasvezelversterking biedt tegelijkertijd corrosiebescherming, mechanische montagemogelijkheden en nauwkeurige uitlijningsoppervlakken voor de sensor-IC.
- Materiaalvervanging: In onderzeese of chemische verwerkingsapparatuur omzeilen ontwerpers vaak de complexiteit van coatings volledig door inherent corrosiebestendig SmCo te selecteren sensormagneet , waarbij hogere initiële materiaalkosten worden geaccepteerd om het risico op degradatie op de lange termijn te elimineren.
5. Vergelijking van detectietechnologieën en hun magneetvereisten
Verschillende magnetische detectieprincipes stellen verschillende eisen aan de sensormagneet . Als u deze vereisten begrijpt, voorkomt u kostbare overspecificatie of prestatietekorten. Onderstaande tabel vat de relatie tussen sensortechnologie en de bijbehorende magneetkarakteristieken samen.
| Sensortechnologie | Typische veldsterktevereiste (mT) | Gevoelige veldcomponent | Voorkeur Sensormagneet Vorm | Gemeenschappelijke materiaalkeuze |
|---|---|---|---|---|
| Hall-effect | 20 – 100 | Loodrechte component | Axiaal gemagnetiseerde schijf | NdFeB of ferriet |
| AMR | 5 – 20 | Veldrichting in het vlak | Diametraal gemagnetiseerde ring | NdFeB of SmCo |
| GMR | 1 – 10 | Veldrichting in het vlak | Meerpolige strip | NdFeB of gebonden NdFeB |
| TMR | 0,5 – 5 | Veldrichting in het vlak | Meerpolige ring met fijne steek | SmCo of hoogwaardig NdFeB |
Tabel 2: Mapping tussen magnetische sensortechnologie en aanbevolen sensormagneet kenmerken voor typische positiedetectietoepassingen.
Hall-effectsensoren werken met hun relatief hoge veldvereisten goed met kosteneffectief ferriet sensormagneet oplossingen in toepassingen waar de ruimte dit toelaat. TMR-sensoren, de meest gevoelige, kunnen werken met zeer kleine magneten met een laag profiel, waardoor ultracompacte encoderontwerpen mogelijk zijn. De vereiste lage veldsterkte maakt TMR-systemen echter ook gevoeliger voor interferentie door magnetische strooivelden die worden gegenereerd door nabijgelegen motoren of stroomvoerende geleiders, waardoor een zorgvuldige afscherming en bescherming nodig is. sensormagneet plaatsing.
Speciale vermelding verdienen gebonden magneten, geproduceerd door het spuitgieten van een mengsel van magnetisch poeder en een polymeerbindmiddel. Ze maken het mogelijk om complexe vormen met nauwe toleranties direct te vormen, waarbij vaak de sensormagneet met een as of tandwiel in één enkele productiestap. Hoewel hun magnetische prestaties lager zijn dan die van volledig dichte gesinterde magneten, weegt de ontwerpvrijheid die ze bieden vaak op tegen de fluxdichtheid die wordt opgelegd bij sensortoepassingen met grote volumes in de automobielsector.
6. Praktische ontwerpchecklist voor het specificeren van een sensormagneet
Systeemvereisten vertalen naar een robuust systeem sensormagneet specificatie omvat een gestructureerde evaluatie over meerdere domeinen. De volgende geordende checklist helpt technische teams veelvoorkomende valkuilen te vermijden.
- Definieer de detectieluchtspleet en mechanische omhulling: Meet de maximale en minimale afstand tussen de sensormagneet voorkant en het sensorelement, rekening houdend met alle montagetoleranties, thermische uitzetting en door trillingen veroorzaakte verplaatsing.
- Bepaal de vereiste magnetische fluxdichtheid bij de sensor: Gebruik eindige-elementenanalyse of analytische modellen om te bevestigen dat de gekozen magneetkwaliteit en -geometrie ten minste 120 procent van het minimale werkveld van de sensor over het gehele temperatuurbereik levert.
- Selecteer het magneetmateriaal op basis van temperatuurstabiliteit: Bereken de slechtst denkbare fluxvariatie van min 40°C tot de maximale bedrijfstemperatuur. Als de variatie het toegestane ingangsbereik van de sensor overschrijdt, schakel dan over naar a sensormagneet materiaal met een lagere temperatuurcoëfficiënt.
- Specificeer het magnetisatiepatroon en de tolerantie: Definieer voor hoeksensoren de toegestane hoekafwijking van de magnetisatievector. Een afwijking van meer dan 0,5 graden kan bij uiterst nauwkeurige systemen meetbare hoekfouten veroorzaken.
- Valideer mechanische retentie en corrosiebescherming: Zorg ervoor dat de sensormagneet is beveiligd tegen rotatie- en axiale krachten door middel van perspassing, lijmverbinding of mechanisch uitzetten, en dat de gekozen coating bestand is tegen de beoogde chemische omgeving gedurende de ontwerplevensduur van het product.
- Karakteriseer de gevoeligheid van de magneet-naar-sensor-uitlijning: Voer een tolerantiestapelanalyse uit om te bevestigen dat de laterale en hoekafwijking tussen de sensormagneet en het sensor-IC verschuift de uitvoer niet buiten het gekalibreerde bereik.
7. Veelgestelde vragen over sensormagneten
Wat is het verschil tussen een sensormagneet en een permanente magneet voor algemeen gebruik?
A sensormagneet is vervaardigd met nauwere magnetische momenttoleranties, vaak binnen plus minus 1,5 procent, en is ontworpen om een nauwkeurig gedefinieerd veldpatroon te produceren in plaats van maximale trekkracht. De geometrie, coating en magnetisatie zijn geoptimaliseerd voor een specifiek detectie-IC, terwijl een magneet voor algemeen gebruik prioriteit geeft aan brute houdkracht of kosten.
Hoe selecteer ik de juiste sensormagneetkwaliteit voor toepassingen bij hoge temperaturen boven 150 graden Celsius?
Kies een samarium-kobalt kwaliteit zoals Sm2Co17 26H of een hoge temperatuur NdFeB kwaliteit zoals N35AH. SmCo biedt de beste thermische stabiliteit tot 350 graden Celsius, terwijl NdFeB-kwaliteiten voor hoge temperaturen tot 230 graden Celsius kunnen werken als de belastingslijn voldoende hoog is om onomkeerbare demagnetisatie te voorkomen. Controleer altijd de sensormagneet permeantiecoëfficiënt onder werkelijke bedrijfsomstandigheden.
Kan een sensormagneet na verloop van tijd zijn magnetisme verliezen?
Ja. Alle permanente magneten ervaren op de lange termijn enig fluxverlies als gevolg van structurele relaxatie, oxidatie of externe demagnetiserende velden. Een goed ontworpen sensormagneet gemaakt van moderne zeldzame aardmetalen vertoont doorgaans minder dan 1 procent fluxverlies over een periode van 10 jaar wanneer het binnen de nominale temperatuur wordt gebruikt en wordt beschermd tegen corrosie. Versnelde verouderingstesten bij verhoogde temperaturen worden gebruikt om de levensduurstabiliteit te valideren.
Wat zijn de meest voorkomende vormen voor sensormagneten, en waarom?
De meest voorkomende vormen zijn schijven, ringen, blokken en bogen. Schijven en ringen domineren de hoekdetectie omdat ze een symmetrisch dipoolveld produceren. Blokken worden gebruikt voor lineaire positiedetectie waarbij de rijrichting langs één as loopt. Boogvormig sensormagneet segmenten worden gebruikt in roterende sensoren met een beperkte hoek, zoals gasklepstandindicatoren, waarbij volledige rotatie van 360 graden niet nodig is.
Is het mogelijk om dezelfde sensormagneet te gebruiken voor Hall- en TMR-sensoren?
Het is mogelijk maar niet optimaal. EEN sensormagneet gedimensioneerd om een sterk veld voor een Hall-sensor te bieden, kan een gevoelig TMR-element verzadigen, waardoor de lineariteit afneemt. Omgekeerd levert een magneet die voor TMR is ontworpen mogelijk niet voldoende flux om op betrouwbare wijze een Hall-grendel te activeren. De beste aanpak is om de sensormagneet sterkte en luchtspleet specifiek voor de gekozen sensortechnologie.
8. Vooruitkijken: de toekomst van sensormagneettechnologie
De volgende generatie van sensormagneet De ontwikkeling is gericht op drie grenzen: korrelgrensdiffusieprocessen die de coërciviteit verbeteren zonder zware zeldzame aardmetalen, additieve productie van bijna-netvormige magneten met complexe interne koelkanalen, en de integratie van magneet en sensor in monolithische systeem-in-pakket-modules. Uit onderzoek gepubliceerd in 2024 door de European Magnetism Association blijkt dat korrelgrensgediffundeerde NdFeB-magneten een toename van 30 procent in coërciviteit kunnen bereiken, terwijl het dysprosiumgehalte met 60 procent kan worden verminderd, waardoor zowel de kosten als het supply chain-risico voor grote volumes direct worden verlaagd. sensormagneet productie.
Tegelijkertijd vereist de drang naar functionele veiligheid in autonome voertuigen redundante detectiearchitecturen. Dit vertaalt zich in tweekanaals magnetische encoders waarvan er twee onafhankelijk zijn sensormagneet De sporen zijn geïntegreerd in een enkel mechanisch onderdeel, elk gelezen door een afzonderlijke sensorchip, zodat geen enkel storingspunt de positiefeedbacklus kan uitschakelen. Volgens de ISO 26262 ASIL D-norm is dergelijke redundantie niet onderhandelbaar voor stuur- en remsystemen.
Van de diepten van een offshore oliebron tot de steriele omgeving van een chirurgische robot, de nederige sensormagneet blijft bewijzen dat nauwkeurige, betrouwbare bewegingsdetectie begint met zorgvuldig ontworpen magnetische materialen. Omdat industrieën een steeds fijnere resolutie en een langere onderhoudsvrije levensduur eisen, moeten investeringen in sensormagneet innovatie zal een hoge rendementsprioriteit blijven voor zowel leveranciers van componenten als systeemintegrators.
