Ringgesinterde NdFeB-magneten: een uitgebreide praktische gids

1. Definitieanalyse: kerndefinitie van compositie tot uitvoering

Ringgesinterd NdFeB magneten zijn ringvormige permanente magneten die zijn samengesteld uit neodymium (Nd), ijzer (Fe) en boor (B) als kerncomponenten, aangevuld met zeldzame aardelementen zoals dysprosium (Dy), terbium (Tb) en niobium (Nb) om de prestaties te optimaliseren, en vervaardigd via het "poedermetallurgie-sinterproces". Hun kernkenmerken kunnen worden gedefinieerd vanuit drie aspecten:

1.1 Samenstelling en functies

Rol van hoofdbestanddelen: Neodymium (25%-35%) bepaalt de bovengrens van het energieproduct; als het neodymiumgehalte minder dan 25% bedraagt, zal het energieproduct met 10%-15% afnemen. IJzer (60%-70%) vormt de magnetische matrix; voor elke 0,1% afname van de ijzerzuiverheid kan de magnetische permeabiliteit met 2% afnemen. Borium (1%-2%) vormt de Nd₂Fe₁₄B-verbinding: de kernkristalstructuur die sterk magnetisme genereert. Een onvoldoende boorgehalte (minder dan 1%) zal leiden tot een onvolledige kristalstructuur en een aanzienlijke verzwakking van de magnetische prestaties.

Regulerende functies van hulpmaterialen: Voor elke toename van 1% in het dysprosiumgehalte (Dy), kan de maximale bedrijfstemperatuur met 8-10°C worden verhoogd, maar het energieproduct zal met 3%-5% afnemen, waardoor een evenwicht tussen temperatuurbestendigheid en magnetisme vereist is. Het niobiumgehalte (Nb) wordt geregeld op 0,5% -1%, waardoor de korrelgrootte kan worden verfijnd van 50 μm tot minder dan 30 μm, waardoor de buigsterkte van de magneet met 20% -30% wordt verhoogd en de verwerkingsbreuksnelheid wordt verminderd.

1.2 Structurele voordelen en aanpassingsvermogen

Vergeleken met vierkante, cilindrische en andere vormen zijn de belangrijkste voordelen van de ringvormige structuur:

Uniforme magnetische veldverdeling: de ringvormige gesloten structuur kan de magnetische fluxlekkage onder de 15% regelen, terwijl de fluxlekkage van vierkante magneten van dezelfde grootte ongeveer 25% -30% bedraagt. Wanneer radiaal gemagnetiseerd, is de uniformiteitsfout van het magnetische veld in het binnenste gat van de ring ≤3%, waardoor deze geschikt is voor componenten die "omringende magnetische velden" vereisen, zoals motorrotoren en sensorspoelen, die het geluid van magnetische veldfluctuaties tijdens de werking van de apparatuur kunnen verminderen.

Eenvoudige installatie: het centrale doorgangsgat kan direct worden bevestigd met bouten of asbussen zonder extra beugels. Bij UAV-motoren (met een gewichtsvereiste van ≤50 g) kan dit meer dan 30% installatieruimte besparen. Tegelijkertijd draagt ​​de ringvormige structuur de kracht gelijkmatiger en is de weerstand tegen centrifugaalkracht 40% sterker dan die van cilindrische magneten in scenario's met hoge snelheid (zoals motoren met 10.000 tpm).

1.3 Kernprestatie-indicatoren (IEC 60404-8-1 standaard)

Prestatie-indicator	Definitie	Typisch bereik	Betrokken scenario's	Voorbeeld van afwijkingsimpact
Energieproduct (BH)max	Kernindicator voor het meten van magnetische veldsterkte	28-52 MGOe	Motorkoppel, sensorgevoeligheid	Bij afname van 45MGOe naar 40MGOe daalt het motorkoppel met 12%
Coërciviteit (HcB)	Vermogen om demagnetisatie te weerstaan	≥800-2000 kA/m	Prestatiestabiliteit in omgevingen met hoge temperaturen	Als HcB minder is dan 1000 kA/m, overschrijdt de demagnetisatiesnelheid 15% bij 120 °C
Remanentie (Br)	Resterende magnetische inductie na magnetisatie	1,15-1,45 T	Uitgangsvermogen van apparatuur, magnetische velddekking	Een afname van 0,1T in Br verkort de sensordetectieafstand met 20%
Maximale bedrijfstemperatuur	Maximale temperatuur zonder onomkeerbare demagnetisatie	80-200°C (geclassificeerd als N/M/H/SH/UH/EH)	Aanpassingsvermogen aan het milieu, levensduur van apparatuur	Het overschrijden van de temperatuur met 10°C verhoogt het jaarlijkse demagnetisatiepercentage met 5%-8%
Magnetische permeabiliteit (μ)	Indicator van de magnetische veldgeleidingscapaciteit	1,05-1,15 μ₀ (vacuümdoorlaatbaarheid)	Reactiesnelheid van magnetisch veld	Een afname van 0,05 μ verhoogt de responsvertraging van de sensor met 10 ms

2. Kernvoordelen: waarom ze de eerste keuze zijn in meerdere industrieën

Van de permanente magnetische materialen zoals ferrieten en samariumkobalt zijn ringgesinterde NdFeB-magneten goed voor meer dan 30% van het marktaandeel, dankzij vier onvervangbare voordelen:

2.1 Toonaangevend energieproduct: sterk magnetisch veld in klein formaat

Als we bijvoorbeeld een aandrijfmotor van een nieuw energievoertuig (vereist een koppel ≥300N·m) nemen, heeft een ferrietmagneet een diameter van 300 mm en een dikte van 50 mm nodig om aan de vraag te voldoen, met een gewicht van ongeveer 3,5 kg. Daarentegen kan een ringmagneet van kwaliteit N45 (energieproduct 43-46MGOe) met een diameter van 200 mm en een dikte van 35 mm aan de norm voldoen, met een gewicht van slechts 1,2 kg. Dit vermindert het volume met 40% en het gewicht met 35%, waardoor de motorbelasting direct wordt verminderd en de actieradius van het voertuig met 15%-20% wordt vergroot (berekend op basis van een energieverbruik van 15 kWh per 100 km; elke gewichtsvermindering van 10 kg vergroot de actieradius met 2-3 km).

2.2 Aanpasbare temperatuurstabiliteit

Door het aandeel zeldzame aardelementen aan te passen, kan aan de temperatuurvereisten van meerdere scenario's worden voldaan. De specifieke parameters en aanpassingsdetails van verschillende kwaliteiten zijn als volgt:

Standaardkwaliteiten (N/M): Klasse N heeft een maximale bedrijfstemperatuur van 80°C, en Klasse M van 100°C. Ze zijn geschikt voor draadloze opladers (bedrijfstemperatuur 40-60°C) en kleine huishoudelijke apparaten (zoals ventilatormotoren, temperatuur ≤70°C). Deze scenario's vereisen lage temperatuurbestendigheidseisen en het kiezen van standaardkwaliteiten kan de kosten met 20%-30% verlagen.

Hogetemperatuurklassen (H/SH/UH): klasse H heeft een maximale bedrijfstemperatuur van 120 °C, klasse SH van 150 °C en klasse UH van 180 °C. Kwaliteit SH heeft een demagnetisatiegraad van ≤3% bij continu gebruik bij 150°C gedurende 1000 uur, waardoor het geschikt is voor motorcompartimenten van auto's (temperatuur 120-140°C) en industriële ovensensoren (temperatuur 150-160°C). Kwaliteit UH kan voldoen aan de vereisten voor langdurig gebruik van fotovoltaïsche invertermotoren (omgeving met hoge temperaturen 160-170 °C).

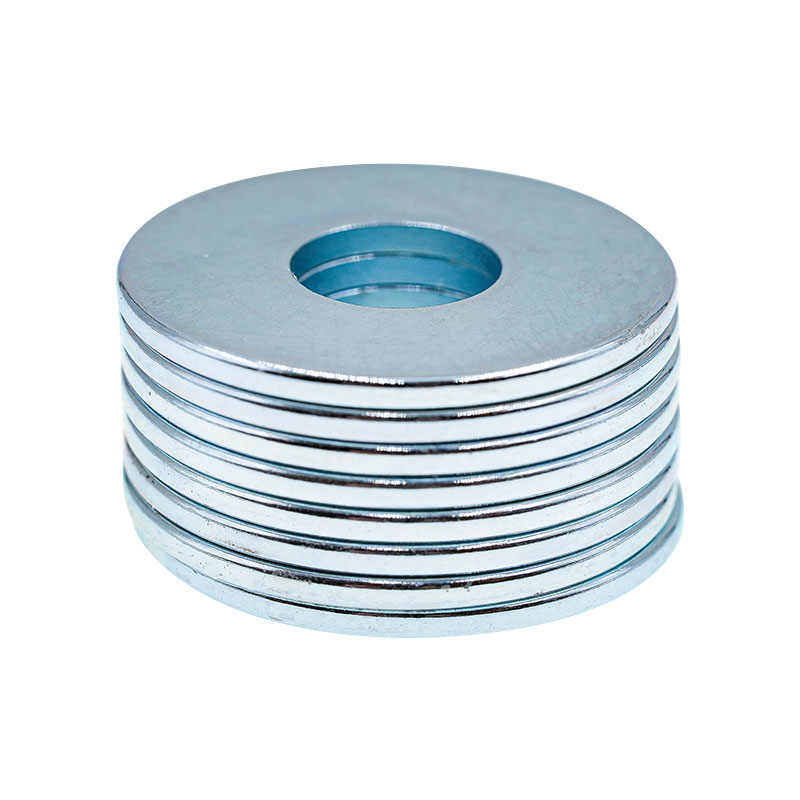

Klik om onze producten te bezoeken: Ringgesinterd NdFeB

Ultra-High-Temperature Grade (EH): Met een maximale bedrijfstemperatuur van 200°C en een demagnetisatiesnelheid van ≤5% bij 200°C, wordt het gebruikt in speciale ruimtevaartapparatuur (zoals motoren voor satellietstandcontrole). Dit scenario stelt extreem hoge eisen aan prestatiestabiliteit. Hoewel de prijs van magneten van klasse EH 80% -100% hoger is dan die van klasse SH, kan het defecten aan apparatuur in extreme omgevingen voorkomen.

2.3 Flexibel aanpassingsvermogen van magnetisatierichtingen

Afhankelijk van toepassingsscenario's kunnen meerdere magnetisatierichtingen worden ontworpen om aan verschillende magnetische veldvereisten te voldoen. De specifieke aanpassingsdetails zijn als volgt:

Axiale magnetisatie: het magnetische veld is evenwijdig aan de ringvormige as en de axiale magnetische veldsterkte kan 80% van het magnetische veld aan het oppervlak bereiken. Het is geschikt voor hoofdtelefoonluidsprekers (waarbij axiale magnetische velden nodig zijn om diafragma's aan te drijven) en kleine gelijkstroommotoren (zoals speelgoedmotoren met een vermogen ≤10W). Dit scenario stelt hoge eisen aan de consistentie van de richting van het magnetische veld, en de afwijking van de axiale magnetisatie moet binnen ±5° worden gecontroleerd.

Radiale magnetisatie: het magnetische veld bevindt zich in de radiale richting van de ring en de uniformiteitsfout van het magnetische veld in het binnenste gat van de ring is ≤3%. Het is de belangrijkste keuze voor aandrijfmotoren voor nieuwe energievoertuigen (die radiale magnetische velden vereisen om de rotorrotatie aan te drijven) en windturbinerotoren (met een diameter van 1-2 meter, waarvoor uniforme radiale magnetische velden nodig zijn). De magnetische energiebenuttingsgraad van radiale magnetisatie is 15% -20% hoger dan die van axiale magnetisatie.

Meerpolige magnetisatie: 8-32 polen worden gevormd op het oppervlak; hoe meer polen, hoe kleiner de magnetische veldfluctuatie. Een ringmagneet met 24-polige magnetisatie heeft een magnetische veldfluctuatiefout van ≤1%. Het wordt gebruikt in uiterst nauwkeurige servomotoren (zoals servomotoren van CNC-werktuigmachines met positioneringsnauwkeurigheid ± 0,001 mm), die de stabiliteit van het motortoerental kunnen verbeteren en de snelheidsschommelingen van ± 5 tpm tot ± 1 tpm kunnen verminderen.

2.4 Aanzienlijk kosteneffectiviteitsvoordeel

De volgende tabel vergelijkt de prestaties en kosten van verschillende permanente magnetische materialen:

Type permanent magnetisch materiaal	Energieproductassortiment (MGOe)	Maximale bedrijfstemperatuur (°C)	Prijs (RMB/kg)	Geschikte scenario's	Kostenvoordeel (vs. Samarium-kobalt)
Gesinterd NdFeB (N45)	43-46	80	300-400	Consumentenelektronica, algemene motoren	70%-80%
Gesinterde NdFeB (SH45)	40-43	150	500-600	Automotoren, industriële apparatuur	60%-70%
Samarium-kobaltmagneet (SmCo2:17)	25-30	250	1500-1800	Scenario's met ultrahoge temperaturen (bijvoorbeeld ruimtevaart)	-
Ferriet magneet	3-5	120	20-30	Goedkope scenario's (bijvoorbeeld koelkastdeurafdichtingen)	Echter, onvoldoende magnetische prestaties

Als we de gradiëntspoel van een medische MRI (die een energieproduct van 38-42MGOe en een bedrijfstemperatuur van 120°C vereist) als voorbeeld nemen, kost het gebruik van gesinterd NdFeB van N42H-kwaliteit ongeveer RMB 50.000 voor de magneten van een enkel apparaat. Als samarium-kobaltmagneten met dezelfde prestaties worden gebruikt, zouden de kosten RMB 120.000-150.000 bedragen. Gesinterd NdFeB kan de apparatuurkosten met 60% verlagen en tegelijkertijd voldoen aan de eis van magnetische velduniformiteit (fout ≤0,1%).

3. Productieproces: verfijnd controleproces in 10 stappen

Tachtig procent van de prestatieverschillen tussen ringgesinterde NdFeB-magneten komt voort uit procescontrole. Het volledige productieproces doorloopt 10 belangrijke stappen, elk met strikte parameternormen, en afwijkingen in belangrijke parameters hebben rechtstreeks invloed op de uiteindelijke prestaties:

3.1 Voorbehandeling van grondstoffen (dubbele controle van zuiverheid en precisie)

Zuiverheidsvereisten: Neodymium ≥99,5% (als het zuurstofgehalte hoger is dan 0,05%, zullen er zich Nd₂O₃-onzuiverheidsfasen vormen, waardoor het energieproduct met 5% -8%) wordt verminderd, ijzer ≥99,8% (als het koolstofgehalte hoger is dan 0,03%, zullen er poriën verschijnen na het sinteren, waardoor de mechanische sterkte met 10% wordt verminderd), boor ≥99,9% (als het waterstofgehalte hoger is dan 0,01%, zal waterstofverbrossing optreden, waardoor de magneet vatbaar wordt voor barsten). De totale hoeveelheid onzuiverheden (zuurstof, koolstof, waterstof) moet ≤0,1% zijn.

Batchingprecisie: Er wordt gebruik gemaakt van een automatisch weegsysteem (nauwkeurigheid 0,001 g), met een batchfout van ≤0,01%. Het neodymiumaandeel van N45-kwaliteit moet bijvoorbeeld worden gecontroleerd op 31,5% ± 0,2%. Als het neodymiumaandeel 0,2% lager is, daalt het energieproduct van 45MGOe naar 42MGOe. Ondertussen moet het mengsel, na het batchen, gedurende 30-60 minuten in een stikstofatmosfeer worden gemengd om een ​​uniforme samenstelling te garanderen; Een onvoldoende mengtijd zal leiden tot plaatselijke samenstellingsafwijkingen en prestatieschommelingen van meer dan 5%.

3.2 Vacuümsmelten (belangrijke schakel voor oxidatiepreventie)

Uitrusting en bescherming: Er wordt gebruik gemaakt van een middenfrequente inductieoven met een temperatuur van 1000-1200°C. Tijdens het smeltproces wordt zeer zuiver argon (zuiverheid ≥99,999%, dauwpunt ≤-60°C) geïntroduceerd, met een stroomsnelheid van 5-10 l/min. Een te lage stroomsnelheid zal oxidatie van de legering veroorzaken, waardoor een oxidelaag van 2-3 μm op het oppervlak ontstaat, die moeilijk te verwijderen is tijdens het daaropvolgende vermalen. De smelttijd is 1-2 uur; een te lange smelttijd zal vervluchtiging van zeldzame aardelementen veroorzaken (de vervluchtigingssnelheid van neodymium is 0,5% per uur), wat de samenstellingsverhouding beïnvloedt.

Ingotverwerking: De legeringsstaaf moet na het smelten binnen 24 uur worden vermalen (wanneer de temperatuur onder 200°C daalt). Als ze langer dan 48 uur worden bewaard, zullen zich grove korrels (grootte groter dan 100 μm) in de staaf vormen en zal het energieproduct na het daaropvolgende sinteren met 10% -15% afnemen. Een kaakbreker wordt gebruikt om de staaf in deeltjes van 5-10 mm te verpletteren; deeltjes die te groot zijn (groter dan 10 mm) zullen de moeilijkheid van het daaropvolgende fijne slijpen vergroten, terwijl deeltjes die te klein zijn (minder dan 5 mm) gevoelig zijn voor oxidatie.

3.3 Poederbereiding (controle van deeltjesgrootte en morfologie)

Breekproces: Eerst wordt een kaakbreker gebruikt voor grof breken tot 5-10 mm, en vervolgens wordt een luchtclassificatiemolen gebruikt voor fijn malen tot 3-5 μm (deeltjesgroottefout ≤0,5 μm). Voor elke afwijking van 1 μm in de deeltjesgrootte verandert de magneetdichtheid met 0,1 g/cm³ (standaarddichtheid 7,5-7,6 g/cm³). De werkdruk van de luchtclassificatiemolen wordt geregeld op 0,6-0,8 MPa; een te lage druk zal leiden tot een ongelijkmatige deeltjesgrootte, terwijl een te hoge druk een te fijn poeder zal produceren (minder dan 2 μm), waardoor het risico op sinteragglomeratie toeneemt.

Oxidatiepreventie: Het gehele fijne maalproces wordt uitgevoerd in een argonatmosfeer (zuurstofgehalte ≤50ppm). Na verzameling moet het poeder onmiddellijk worden afgesloten en verpakt (vacuümgraad ≤1×10⁻²Pa). Bij blootstelling aan lucht gedurende meer dan 30 minuten zal het zuurstofgehalte van het poeder stijgen tot meer dan 200 ppm, en na het sinteren zullen er oxidatieve poriën in de magneet verschijnen, waardoor de coërciviteit met 8% -10% wordt verminderd.

3.4 Magnetische veldvorming (oriëntatie van magnetische domeinen)

Uitrusting en parameters: Er wordt een bidirectionele persmachine gebruikt, met een axiale druk van 200-300 MPa (voor elke drukverhoging van 50 MPa neemt de groene dichtheid toe met 0,2 g/cm³) en een radiaal magnetisch veld van 1,5-2,0 T (voor elke toename van de magnetische veldsterkte van 0,2 T neemt de oriëntatiegraad van het magnetische domein met 5%) toe, waardoor wordt verzekerd dat de gemakkelijke magnetisatierichting van het magnetische poeder in lijn is met de richting van het magnetische veld. De oriëntatiegraad moet ≥90% zijn; anders zal het energieproduct met 15%-20% afnemen.

Vormontwerp: De vorm is gemaakt van hardmetaal (met hoge slijtvastheid en een levensduur van meer dan 100.000 keer). De positioneringsstructuur op de binnenwand zorgt ervoor dat de rondheidsfout van het ringvormige groene lichaam ≤0,1 mm is en de hoogtefout ≤0,05 mm. De matrijstemperatuur wordt geregeld op 50-60°C; een te lage temperatuur zorgt ervoor dat het groene lichaam gemakkelijk barst, terwijl een te hoge temperatuur het smeermiddel ongeldig maakt en het ontvormen beïnvloedt.

3.5 Vacuümsinteren (kristalverdichting)

Sintercurve: Een verwarmingsproces in drie fasen moet strikt worden gevolgd: ① Lage temperatuurfase (200-400°C): Houd deze 2 uur vast om het smeermiddel (zoals zinkstearaat) in het groene lichaam te verwijderen, met een verwarmingssnelheid van 5°C/min; Een te hoge verwarmingssnelheid zal ervoor zorgen dat het smeermiddel te snel vervluchtigt, wat resulteert in scheuren in het groene lichaam. ② Hoge temperatuurfase (1050-1120°C): Houd 4-6 uur vast om de poederdeeltjes tot een dicht kristal te sinteren; voor elke 1 uur vermindering van de houdtijd neemt de magneetdichtheid af met 0,1 g/cm³. ③ Afkoelfase: afkoelen tot kamertemperatuur met een snelheid van 5°C/min; een te hoge koelsnelheid zal interne spanning veroorzaken en ervoor zorgen dat de magneet breekt.

Vereiste vacuümgraad: De vacuümgraad in de sinteroven moet ≥1×10⁻³Pa zijn. Een onvoldoende vacuümgraad (zoals 1×10⁻²Pa) veroorzaakt oxidatie op het magneetoppervlak, waardoor een oxidelaag van 1-2 μm wordt gevormd die tijdens de daaropvolgende verwerking moet worden verwijderd, waardoor de materiaalverspilling toeneemt. Ondertussen kunnen onstabiele vacuümniveaus prestatieschommelingen van meer dan 5% veroorzaken bij verschillende batches magneten.

3.6 Verouderingsbehandeling (prestatieoptimalisatie)

Primaire veroudering: 2 uur op 900°C houden om de Nd₂Fe₁₄B-hoofdfase te laten neerslaan. Een temperatuurafwijking van ±5°C zal een verandering van 3%-5% in de hoofdfase-inhoud veroorzaken. Na het bewaren afkoelen tot 600°C met een snelheid van 10°C/min om interne spanning door snelle temperatuurveranderingen te voorkomen.

Secundaire veroudering: 4 uur op 500-600°C houden om zeldzame aardmetalen-rijke fasen (bijv. Nd₃Fe₁₄B) te laten neerslaan, die zich rond de hoofdfase verspreiden en de coërciviteit verbeteren. Een temperatuurafwijking van ±10°C zal een verandering in coërciviteit van 100-200 kA/m veroorzaken. Het langer dan 3 uur vasthouden resulteert in onvoldoende verbetering van de coërciviteit, terwijl het langer dan 5 uur vasthouden het energieproduct met 2%-3% vermindert.

3.7 Bewerking (Precision Dimension Control)

Ruwe bewerking: Gebruik een diamantslijpschijf (maaswijdte 120-150) om het gesinterde plano te snijden tot bijna afgewerkte afmetingen (met een bewerkingstoeslag van 0,1-0,2 mm). Controleer de snijsnelheid op 10-15 mm/min; een te hoge snelheid zorgt ervoor dat de temperatuur van het snijoppervlak boven de 100°C stijgt, wat leidt tot plaatselijke demagnetisatie. Een zaagdiepteafwijking van 0,05 mm resulteert in onvoldoende ruimte voor latere afwerking, waardoor de maatnauwkeurigheid wordt aangetast.

Afwerking: gebruik een CNC-slijpmachine voor het slijpen van de binnengaten, de buitencirkel en het kopvlak met een diamantslijpschijf (mesh 200-300). Controleer de maalsnelheid op 5-10 μm per doorgang om maatnauwkeurigheid te garanderen: diametertolerantie ± 0,02 mm, rondheid ≤ 0,005 mm en oppervlakteruwheid Ra ≤ 0,8 μm. Na het slijpen met ultrasone golven (40 kHz frequentie, 10-15 minuten) reinigen met een neutraal reinigingsmiddel op waterbasis (pH 7-8) om achtergebleven slijpresten te verwijderen, die bij de daaropvolgende oppervlaktebehandeling blaren kunnen veroorzaken. Voor zeer nauwkeurige servomotormagneten (bijvoorbeeld ringmagneten met een diameter van 50 mm) zorgt inspectie na de afwerking met een laserdiametermeter voor een afwijking van de buitendiameter ≤0,003 mm, waardoor ongelijkmatige luchtspleten tussen de motorrotor en de stator worden voorkomen die bedrijfsgeluid veroorzaken.

3.8 Oppervlaktebehandeling (corrosiebescherming)

Parameters en toepassingsscenario's van verschillende oppervlaktebehandelingsprocessen moeten nauwkeurig op elkaar worden afgestemd, met de volgende specifieke details:

Verzinken (Zn): Gebruik zuurverzinken met een laagdikte van 5-10 μm (lokale dikteafwijking ≤1 μm). Passivering na het plateren maakt gebruik van een chromaatoplossing (pH 2-3) om de corrosieweerstand te verbeteren. Een neutrale zoutsproeitest (5% NaCl-oplossing, 35°C) moet ≥48 uur duren zonder rode roest. Geschikt voor droge omgevingen (bijv. binnenmotoren, sensoren voor kantoorapparatuur) met lage kosten (ongeveer RMB 0,5 per stuk), maar de levensduur is slechts 1-2 jaar in omgevingen met een vochtigheid van ≥80%.

Nikkel-koper-nikkel-plating (Ni-Cu-Ni): Pas een drielaags galvaniseerproces toe: ondernikkel (3-5 μm) voor verbeterde hechting, middenkoper (8-10 μm) voor verbeterde corrosieweerstand en bovennikkel (4-5 μm) voor verhoogde oppervlaktehardheid (hardheid ≥HV300), met een totale dikte van 15-20 μm. Zoutsproeitesten duren ≥120 uur, geschikt voor vochtige omgevingen (bijv. waterpompmotoren, kleine apparatuur buitenshuis) met een levensduur van 3-5 jaar. Controle van de stroomdichtheid tijdens het galvaniseren (1-2A/dm² voor nikkel aan de onderkant, 2-3A/dm² voor koper in het midden, 1-1,5A/dm² voor nikkel aan de bovenkant); Een te hoge stroomdichtheid veroorzaakt ruwe coatings, waardoor het uiterlijk en de corrosieweerstand worden aangetast.

Epoxycoating: gebruik elektrostatisch spuiten met een laagdikte van 20-30 μm (uniformiteitsafwijking ≤ 2 μm), uithardend bij 120-150 ° C gedurende 30-60 minuten. De uitgeharde coating heeft een hechting van ≥5 MPa (cross-cut test) en een uitstekende zuur-alkalibestendigheid (geen afbladderen of verkleuren na 24 uur onderdompeling in 5% H₂SO₄ of 5% NaOH-oplossing). Geschikt voor medische apparatuur (bijv. MRI-gradiëntspoelen) en apparatuur voor maritieme omgevingen (bijv. scheepsmotoren), met zoutsproeitests die ≥200 uur duren en een levensduur van 5-8 jaar. De coating heeft echter een hoge temperatuurlimiet (maximale bedrijfstemperatuur ≤150°C), waarboven verzachting en afbladderen optreden.

3.9 Magnetisatie (het meebrengen van magnetisme)

Apparatuurselectie: Kies gespecialiseerde apparatuur op basis van de magnetisatierichting: unipolaire kopmagnetisatoren (magnetische veldsterkte ≥2,5T) voor axiale magnetisatie, meerpolige ringvormige magnetisatiearmaturen (magnetische veldsterkte ≥3,0T) voor radiale magnetisatie, en op maat gemaakte meerpolige magnetiseerspoelen (8-32 polen) met windingen aangepast aan het aantal polen (bijvoorbeeld 16-polige spoelen hebben tweemaal zoveel windingen als 8-polige spoelen).

Magnetisatieparameters: De magnetisatiestroom moet 3-5 maal de coërciviteit van de magneet zijn. Magneten van SH-kwaliteit met HcB = 1200 kA/m vereisen bijvoorbeeld een magnetisatiestroom van 3600-6000 kA/m om verzadigde magnetisatie te garanderen (onverzadiging vermindert het energieproduct met 10% -15%). Controleer de magnetisatietijd op 0,1-0,5 seconden (pulsmagnetisatie); overmatige tijd veroorzaakt opwarming van de spoel, wat de levensduur van de apparatuur beïnvloedt. Plaats ondertussen de magneet nauwkeurig in het midden van de magnetiserende armatuur; een positioneringsafwijking van meer dan 0,5 mm veroorzaakt een offset van de magnetische veldrichting, waardoor de prestaties van de toepassing worden beïnvloed (de magnetisatieafwijking van motorrotoren veroorzaakt bijvoorbeeld snelheidsschommelingen).

Inspectie na magnetisatie: gebruik na magnetisatie een gaussmeter om de magnetische veldsterkte van het oppervlak te meten op 5 gelijkmatig verdeelde punten op de magneet (boven, onder, links, rechts van de buitenste cirkel en midden van het eindvlak). De afwijking moet ≤5% zijn; anders moet u de magnetisatieparameters of positionering opnieuw aanpassen om uniforme magnetische velden te garanderen.

3.10 Uitgebreide inspectie (prestatie- en kwaliteitscontrole)

Magnetische prestatietests: Gebruik een materiaaltester met permanente magneten (bijv. model NIM-2000, nauwkeurigheid ±0,5%) om BHmax, HcB, Br en andere parameters te testen met behulp van de demagnetisatiecurvemethode. Neem willekeurig 3-5 stuks per batch; als één onderdeel faalt, verdubbel dan de steekproefomvang. Als de fouten aanhouden, wordt de gehele batch afgekeurd. Zet de magneet vóór het testen gedurende 2 uur op een temperatuur van 25°C±2°C (temperatuurafwijkingen beïnvloeden de resultaten: Br neemt af met 0,1% per stijging van 1°C).

Inspectie van afmetingen en uiterlijk: Gebruik een coördinatenmeetmachine (nauwkeurigheid ±0,001 mm) voor dimensionale inspectie met een bemonsteringssnelheid ≥10%, inclusief buitendiameter, binnendiameter, dikte, rondheid en coaxialiteit (coaxialiteit tussen binnengat en buitencirkel ≤0,01 mm). Defecte producten worden afzonderlijk gemarkeerd en mogen niet in downstream-processen terechtkomen. Gebruik een vision-inspectiesysteem (resolutie ≥2 miljoen pixels) voor uiterlijkinspectie om oppervlaktekrassen (gekwalificeerd als diepte ≤0,1 mm en lengte ≤2 mm), loslatende coating (gekwalificeerd als oppervlakte ≤0,5 mm²) en scheuren (elke zichtbare scheur wordt afgewezen) te identificeren. Het percentage defecten in het uiterlijk moet onder de 0,3% worden gehouden.

Betrouwbaarheidstests: Voer elk kwartaal betrouwbaarheidsmonsters uit, inclusief stabiliteitstests bij hoge temperaturen (1000 uur op maximale bedrijfstemperatuur houden, met magnetische prestatievermindering ≤5% voor kwalificatie), stabiliteitstests bij lage temperatuur (100 uur vasthouden bij -40°C, met prestatievermindering ≤2% voor kwalificatie) en trillingstests (10-2000 Hz sweep-vibratie met 10 g versnelling, zonder scheuren en prestatieverzwakking ≤3% voor kwalificatie) om betrouwbaarheid op lange termijn te garanderen.

4. Typische toepassingsscenario's: kernaanpassingsoplossingen voor zes industrieën

De toepassing van ringgesinterde NdFeB-magneten omvat meerdere velden. Hieronder volgen gedetailleerde parameters en effecten van aanpassingsoplossingen voor elke sector:

Toepassingsscenario	Kernprestatieparametervereisten	Oppervlaktebehandelingsmethode	Belangrijkste effecten
Nieuwe energievoertuigaandrijfmotor	Energieproduct 45-48MGOe (N45-N48), 150°C (SH-kwaliteit), radiale magnetisatie (8-16 polen), buitendiameter 180-250 mm	Nikkel-koper-nikkelplateren (15-20 μm)	Motorvermogen 200 kW, toerental 18.000 tpm, energieconversie-efficiëntie 97%
Industriële servomotor	Energieproduct 48-50MGOe (N48-N50), 180°C (UH-kwaliteit), meerpolige magnetisatie (24-32 polen), rondheid ≤0,003 mm	Epoxycoating (20-30 μm)	Positioneringsnauwkeurigheid ± 0,001 mm, geschikt voor precisiebewerking met CNC-machines
Draadloze oplader	Energieproduct 33-36MGOe (N35), 100°C (M-klasse), axiale magnetisatie, buitendiameter 20-30 mm	Verzinken (5-10μm)	Laadefficiëntie 15W, uitlijningsafwijking ≤2 mm
Medische MRI-gradiëntspoel	Energieproduct 38-42MGOe (N42), 120°C (H-klasse), axiale magnetisatie, uniformiteitsfout ≤0,05%	Zuur-alkalibestendige epoxycoating	Beeldresolutie 0,5 mm, waarbij kleine hersenlaesies duidelijk zichtbaar zijn
Windturbinerotor	Energieproduct 38-40MGOe (N40), 150°C (SH-kwaliteit), radiale magnetisatie, buitendiameter 1000-1500 mm	Nikkel-koper-nikkel epoxy-composietcoating	De jaarlijkse stroomopwekking is met 10% toegenomen, het uitvalpercentage is ≤0,5 keer per jaar
Inverter-airconditionercompressor	Energieproduct 38-42MGOe (N42), 100°C (M-klasse), radiale magnetisatie, binnendiameter 30-40 mm	Verzinken (8-12 μm)	Energieverbruik verminderd met 30%, geluid ≤40dB, koelsnelheid verhoogd met 20%

5. Selectiegids: Nauwkeurige vraagmatching in vier stappen

Onjuiste selectie kan leiden tot prestatieverlies of uitval van apparatuur. Het volgende is een wetenschappelijk selectieproces:

5.1 Stap 1: Verduidelijk de kernparametervereisten

Bepaling van magnetische parameters: Bereken het vereiste energieproduct op basis van het vermogen en de prestatie-eisen van de apparatuur. Bijvoorbeeld:

Kleine DC-motoren (vermogen ≤100W, koppel ≤1N·m): Energieproduct 28-36MGOe (N30-N35) om tegen lage kosten in de basisstroombehoeften te voorzien.

Middelgrote aandrijfmotoren (vermogen 100W-10kW, koppel 1-10N·m): Energieproduct 38-48MGOe (N40-N48) om prestaties en kosten in evenwicht te brengen, geschikt voor industriële automatiseringsapparatuur.

Grote apparatuur met hoog vermogen (vermogen ≥10 kW, koppel ≥10N·m): Energieproduct 50-52MGOe (N50-N52) om een ​​hoog koppel te garanderen, geschikt voor nieuwe energievoertuigen, windturbines en andere scenario's.

Bevestiging van dimensionale parameters: Geef de buitendiameter (D), binnendiameter (d), dikte (H) en tolerantievereisten van de ringmagneet op. Bereken het gewicht met behulp van de formule "Volume = π×(D²-d²)×H/4" en pas de afmetingen aan op basis van de gewichtslimieten van de apparatuur (UAV-motormagneten vereisen bijvoorbeeld een gewicht ≤50 g). Specificeer ondertussen geometrische toleranties zoals rondheid (≤0,005 mm voor hoge precisie, ≤0,01 mm voor standaardprecisie) en coaxialiteit (≤0,01 mm) om te voorkomen dat de montage en toepassing worden beïnvloed.

Selectie van de magnetisatierichting: Bepaal op basis van de magnetische veldvereisten van de apparatuur: radiale magnetisatie voor motorrotoren (waarvoor omringende magnetische velden nodig zijn), axiale magnetisatie voor luidsprekers en sensoren (waarvoor unidirectionele magnetische velden vereist zijn), en meerpolige magnetisatie voor zeer nauwkeurige servomotoren (waarvoor meerpolige magnetische velden nodig zijn), waarbij het aantal polen wordt aangepast aan de snelheidsvereisten (hogere snelheid vereist meer polen, bijvoorbeeld 16-24 polen voor motoren van 10.000 tpm).

5.2 Stap 2: Evalueer de omstandigheden in de werkomgeving

Temperatuuromgeving: Meet het maximale temperatuur- en temperatuurschommelingenbereik van de werkomgeving van de apparatuur om de overeenkomstige kwaliteit te selecteren:

Omgevingen met lage temperaturen (-40-0°C, bijvoorbeeld koelketenapparatuur): Standaard N/M-kwaliteiten zijn voldoende (maximale bedrijfstemperatuur 80-100°C, stabiele prestaties bij lage temperaturen), zonder noodzaak voor hoge temperatuurkwaliteiten om de kosten te verlagen.

Omgevingen met normale temperaturen (0-80°C, bijv. binnenmotoren, consumentenelektronica): N/M-klassen zijn voldoende; Voor scenario's met temperatuurschommelingen op korte termijn (bijvoorbeeld slechte warmteafvoer in de zomer), selecteert u H-klasse (120°C) om een ​​veiligheidsmarge te reserveren.

Omgevingen met hoge temperaturen (80-150°C, bijvoorbeeld motorcompartimenten van auto's, industriële ovens): SH-kwaliteit (150°C) is de basiskeuze; voor langdurig gebruik nabij 150°C selecteert u UH-kwaliteit (180°C) om thermische demagnetisatie te voorkomen.

Omgevingen met ultrahoge temperaturen (150-200°C, bijvoorbeeld ruimtevaartapparatuur): EH-kwaliteit (200°C) is de enige optie om stabiele prestaties bij extreme temperaturen te garanderen.

Corrosie en vochtigheid Omgeving: Selecteer oppervlaktebehandeling op basis van omgevingscorrosiviteit:

Droge en schone omgevingen (kantoorapparatuur binnenshuis, huishoudelijke apparaten): verzinken is voldoende, met lage kosten en basisbescherming.

Vochtige omgevingen (waterpompen, airconditioners, buitenapparatuur): Nikkel-koper-nikkel-plating voor een sterkere corrosieweerstand, geschikt voor omgevingen met een vochtigheid ≤90%.

Zuur-alkali-corrosieve omgevingen (medische apparatuur, chemische apparatuur, maritieme omgevingen): Epoxycoating voor weerstand tegen zuur-alkali- en zoutnevel, geschikt voor complexe corrosieve omgevingen.

Trillings- en impactomgeving: Scenario's met hoge trillingen (bouwmachines, chassismotoren voor auto's, trillingsversnelling 5-10 g) vereisen magneten met een hogere mechanische sterkte, zoals magneten waaraan niobium is toegevoegd (buigsterkte ≥200 MPa, slagsterkte ≥ 5 kJ/m²). Voeg ondertussen tijdens de installatie elastische bufferpads (1-3 mm dikke siliconenpads) toe om magneetschade door trillingen te verminderen; scenario's met weinig trillingen (binnenmotoren, sensoren, trillingsversnelling ≤5g) kunnen magneten met standaard mechanische sterkte gebruiken.

5.3 Stap 3: Breng prestaties en kosten in evenwicht

Vermijd overselectie: Selecteer het juiste cijfer op basis van de werkelijke behoeften, zonder blindelings hoge cijfers na te streven. Huishoudelijke ventilatormotoren (vermogen 50 W, koppel 0,5 N·m) vereisen bijvoorbeeld alleen N35-kwaliteit (energieproduct 33-36MGOe); het selecteren van N52-kwaliteit (energieproduct 50-52MGOe) verhoogt de kosten met 200%, maar verbetert de prestaties (motorsnelheid, windkracht) met minder dan 5%, wat resulteert in kostenverspilling. Op dezelfde manier voldoen gewone sensoren (detectieafstand 5 mm) aan de normen met N30-kwaliteit (energieproduct 28-30MGOe), waarvoor geen hogere kwaliteiten nodig zijn.

Kostenoptimalisatie van bulkinkoop: voor inkoophoeveelheden ≥1000 stuks kunt u met leveranciers over aangepaste componentparameters onderhandelen om de kosten te verlagen en tegelijkertijd aan de prestatie-eisen te voldoen. Een fabriek voor industriële apparatuur die bijvoorbeeld ringmagneten kocht voor assemblagelijnmotoren (waarvoor een energieproduct 40-42MGOe nodig is, maximale bedrijfstemperatuur 120 °C) verminderde het dysprosiumgehalte van 2% naar 1,5%, waardoor HcB ≥1000 kA/m werd gegarandeerd, terwijl de aanschafkosten met 15% per kilogram werden verlaagd en ongeveer RMB 80.000 aan jaarlijkse aanschafkosten werd bespaard. Ondertussen kan bulkinkoop kortere leveringscycli bedingen (van de standaard 15 dagen tot 7-10 dagen) om productievertragingen als gevolg van voorraadtekorten te voorkomen.

Kostenaanpassing via dimensionale optimalisatie: optimaliseer de magneetafmetingen om de kosten te verlagen zonder de assemblage van de apparatuur te beïnvloeden. Door bijvoorbeeld de dikte van een ringmagneet te verminderen van 5 mm naar 4,8 mm (voldoen aan de vereiste voor een montageopening van 0,2 mm), wordt het gewicht per stuk met 4% verminderd. Met een jaarlijkse inkoop van 100.000 stuks vermindert dit het grondstoffenverbruik met ongeveer 200 kg en de jaarlijkse kosten met ongeveer RMB 60.000. Bovendien kosten magneten van standaardformaat (bijv. buitendiameter 50 mm, 60 mm) 10% -15% minder om te produceren dan niet-standaardformaten (bijv. buitendiameter 52,3 mm), aangezien niet-standaardformaten aangepaste matrijzen vereisen, waardoor de matrijskosten stijgen en de productie-efficiëntie wordt verlaagd.

5.4 Stap 4: Verifieer de kwalificaties van leveranciers

Verificatie van systeemcertificering: Geef prioriteit aan leveranciers met ISO 9001-certificering van het kwaliteitsmanagementsysteem om duidelijke kwaliteitscontroleprocessen te garanderen (bijvoorbeeld inspectie van grondstoffen, inspectie tijdens het proces, 100% inspectie van het eindproduct). Voor automobieltoepassingen (bijv. aandrijfmotoren, stuursysteemsensoren) moet u bevestigen dat de leveranciers IATF 16949 Automotive Quality Management System-certificering hebben, die strengere eisen oplegt aan de consistentie en traceerbaarheid van producten (bijv. het bewaren van gegevens over de inkoop van grondstoffen, gegevens over productieparameters en inspectierapporten voor elke batch gedurende minimaal drie jaar). Voor magneten die worden gebruikt in medische apparatuur (bijvoorbeeld diagnostische instrumenten, therapeutische apparaten) moeten leveranciers in het bezit zijn van de ISO 13485 Medical Device Quality Management System-certificering om naleving van de hygiëne- en veiligheidsnormen in de gezondheidszorg te garanderen.

Evaluatie van testmogelijkheden: Van leveranciers eisen dat zij een lijst met testapparatuur en jaarlijkse kalibratierapporten verstrekken. Kerntestapparatuur (bijv. materiaaltesters met permanente magneten, coördinatenmeetmachines) moet worden gekalibreerd door nationaal erkende metrologische instellingen, met kalibratierapporten die ≤1 jaar geldig zijn. Bovendien moeten leveranciers voor elke batch 'fabrieksinspectierapporten' afgeven, inclusief belangrijke gegevens zoals magnetische eigenschappen (gemeten BHmax-, HcB-, Br-waarden), maatafwijkingen, dikte van de oppervlaktebehandeling en resultaten van de zoutsproeitest. Voor scenario's met veel vraag (bijvoorbeeld ruimtevaartapparatuur) kunt u inspectierapporten van derden opvragen (uitgegeven door laboratoria met CNAS-accreditatie) om de objectiviteit van de testresultaten te garanderen.

Productie-ervaring en capaciteitsverificatie: Geef prioriteit aan leveranciers met ≥5 jaar ervaring en een jaarlijkse productiecapaciteit van ≥500 ton. Dergelijke bedrijven beschikken doorgaans over volwassen procescontrolemogelijkheden (bijvoorbeeld nauwkeurige controle van de poederdeeltjesgrootte, stabiliteit van de sintertemperatuur), waardoor het risico op afwijkingen in de productprestaties als gevolg van productieschommelingen (bijvoorbeeld een afwijking van het energieproduct ≤3% over batches) wordt verminderd. Begrijp ondertussen het klantenbestand van de leverancier; als ze klanten hebben bediend in sectoren die vergelijkbaar zijn met de jouwe (bijvoorbeeld het leveren van producten voor fabrikanten van nieuwe energievoertuigen of fabrieken voor medische apparatuur), is de kans groter dat ze de behoeften van de sector begrijpen en de communicatiekosten verlagen. Bevestig bovendien de noodproductiecapaciteit van de leverancier (bijvoorbeeld de maandelijkse capaciteit voor productie-uitbreiding voor urgente bestellingen) om vertragingen in de levering als gevolg van onvoldoende capaciteit te voorkomen.

6. Voorzorgsmaatregelen voor gebruik: beperking van levenscyclusrisico's

Gestandaardiseerde werking is vereist voor ringgesinterde NdFeB-magneten tijdens transport, installatie, gebruik, onderhoud en verwijdering om prestatievermindering, veiligheidsongevallen of apparatuurstoringen te voorkomen. Specifieke vereisten zijn als volgt:

6.1 Transport: anti-botsing en anti-magnetische interferentie

Verpakkingsbescherming: gebruik een meerlaagse verpakkingsstructuur van "houten pallet met schuimrubberen kartonnen doos". Elke magneet is verpakt in een onafhankelijke schuimdoos (dikte ≥5 mm), met een opening van ≤1 mm in de schuimdoos om wrijving tussen de magneet en het schuim als gevolg van transporttrillingen te voorkomen. Wanneer u meerdere magneten verpakt, plaatst u magnetische isolatieplaten (bijvoorbeeld ijzeren platen van 0,5 mm dik) tussen aangrenzende magneten om botsingen veroorzaakt door sterke magnetische aantrekkingskracht te voorkomen (een enkele magneet van N45-kwaliteit met een buitendiameter van 200 mm heeft een aantrekkingskracht van meer dan 500 kg, en botsingen kunnen gemakkelijk afbrokkelen van de randen veroorzaken). Houten pallets moeten vochtbestendig zijn (gecoat met waterdichte verf) om magneetroest veroorzaakt door infiltratie van regenwater tijdens transport te voorkomen.

Controle transportomgeving: Transportvoertuigen moeten zijn uitgerust met temperatuur- en vochtigheidsrecorders om ervoor te zorgen dat de transporttemperatuur ≤40°C en de vochtigheid ≤60% bedraagt. Vermijd transport onder extreme omstandigheden, zoals blootstelling aan hoge temperaturen (bijvoorbeeld een binnentemperatuur van meer dan 60°C in de zomer) of hevige regen. Vermijd intussen routes die door gebieden met sterke magnetische velden gaan (bijvoorbeeld in de buurt van grote onderstations of elektromagnetische kranen). Als het onvermijdelijk is om door dergelijke gebieden te gaan, voeg dan een magnetische afscherming toe (bijvoorbeeld een permalloy-plaat met een dikte van ≥1 mm) buiten de verpakking om de impact van externe magnetische velden op de magneten te verminderen (externe magnetische veldsterkten van meer dan 0,5 T kunnen gedeeltelijke demagnetisatie van de magneten veroorzaken).

Normen voor laden en lossen: Gebruik vorkheftrucks of kranen voor het laden en lossen (geselecteerd op basis van het gewicht van het pakket; handmatige bediening is toegestaan ​​voor afzonderlijke dozen met een gewicht van ≤50 kg). Sleep pakketten niet rechtstreeks. Gebruik bij het hanteren van individuele magneten speciale bevestigingsmiddelen (bijvoorbeeld messing bevestigingsmiddelen met rubberen antisliplagen); raak de magneten niet rechtstreeks met de handen aan (vooral grote magneten, die een sterke aantrekkingskracht hebben en gemakkelijk beknelling van de hand kunnen veroorzaken). Houd tijdens het laden en lossen een afstand van ≥10 cm aan tussen de magneten en andere metalen onderdelen (bijvoorbeeld vorkheftrucktanden) om botsingen als gevolg van aantrekking te voorkomen.

6.2 Installatie: nauwkeurige positionering en gestandaardiseerde bediening

Selectie en gebruik van gereedschap: Installatiegereedschappen moeten gemaakt zijn van niet-magnetische materialen, zoals koperen sleutels (geselecteerd op basis van boutspecificaties), plastic schroevendraaiers en keramische armaturen. Gebruik geen gereedschap van koolstofstaal (bijvoorbeeld gewone sleutels, tangen), omdat gereedschap van koolstofstaal sterk door de magneten wordt aangetrokken. Door de plotselinge aantrekkingskracht kunnen de gereedschappen in botsing komen met de magneten (wat resulteert in krassen of scheuren in het oppervlak), en ijzervijlsel op het oppervlak van het gereedschap zal zich aan de magneten hechten, waardoor 'lokale magnetische kortsluitingen' ontstaan ​​(wat leidt tot een ongelijkmatige verdeling van het magnetische veld, bijvoorbeeld een toename van 10% in de schommelingen van het motorkoppel). Als tijdelijke bevestiging van de magneten tijdens de installatie nodig is, gebruik dan niet-magneettape (bijvoorbeeld polyimidetape); gebruik geen transparante tape (die gemakkelijk lijmresten achterlaat en de kwaliteit van de daaropvolgende coating aantast).

Installatieopening en coaxialiteitsregeling: Reserveer installatieopeningen volgens de ontwerpvereisten van de apparatuur. De luchtspleet tussen de motorrotor en de stator is bijvoorbeeld doorgaans 0,2-0,5 mm. Gebruik voelmaten (nauwkeurigheid 0,01 mm) om de opening tijdens de installatie te controleren, en zorg voor uniforme openingen rond de omtrek (afwijking ≤0,05 mm). Te kleine openingen veroorzaken wrijving (wrijving tussen de rotor en de stator) tijdens de werking van de motor, wat leidt tot slijtage van de oppervlaktecoating van de magneet en het afstoten van magnetisch poeder. Overmatig grote openingen zullen de lekkagesnelheid van de magnetische flux vergroten (een toename van 0,1 mm in de opening verhoogt de lekkagesnelheid met 5%), wat resulteert in een lager uitgangsvermogen van de motor. Zorg er ondertussen voor dat de coaxialiteit tussen de magneet en de montageas ≤0,01 mm is, wat kan worden gedetecteerd met behulp van een meetklok (nauwkeurigheid 0,001 mm). Overmatige coaxialiteitsafwijkingen zullen een ongebalanceerde middelpuntvliedende kracht veroorzaken wanneer de magneet met hoge snelheden draait, wat leidt tot trillingen van de apparatuur (een trillingsversnelling van meer dan 5 g kan ervoor zorgen dat de magneet losraakt).

Montagevolgorde en bescherming van meerdere magneten: Wanneer meerdere ringmagneten coaxiaal moeten worden gemonteerd (bijvoorbeeld een motorrotor bestaande uit 6 magneten), bepaalt u de montagevolgorde op basis van het principe van "heteropolaire aantrekking". Bevestig eerst de eerste magneet op de montagebasis met behulp van positioneringspennen en duw vervolgens de tweede magneet axiaal met behulp van een speciaal armatuur met magnetische isolatie (bijvoorbeeld een plastic duwblok). Vermijd direct handcontact om te voorkomen dat uw vingers tussen de twee magneten bekneld raken. Gebruik na het installeren van elke magneet een gaussmeter om de magnetische veldsterkte van het oppervlak te detecteren om de juiste richting van het magnetische veld te garanderen (omgekeerde installatie zal wederzijdse annulering van het algehele magnetische circuit veroorzaken, waardoor normale werking van de apparatuur wordt voorkomen). Nadat alle montages zijn voltooid, installeert u borgringen (bijvoorbeeld roestvrijstalen ringen met een dikte ≥3 mm) aan beide uiteinden van de magneten om axiale beweging van de magneten tijdens de werking van de apparatuur te voorkomen.

6.3 Gebruik: realtime monitoring en preventie van overbelasting

Real-time temperatuurbewaking: Installeer temperatuursensoren (bijvoorbeeld PT100 platina-weerstandssensoren met een nauwkeurigheid van ±0,1 °C) in de buurt van de magneten om de bedrijfstemperatuur in realtime te bewaken. Temperatuurgegevens moeten worden aangesloten op het besturingssysteem van de apparatuur. Wanneer de temperatuur 90% van de maximale bedrijfstemperatuur bereikt (stel bijvoorbeeld de alarmtemperatuur in op 135°C voor SH-magneten met een maximale bedrijfstemperatuur van 150°C), activeer dan een alarm en verminder de belasting van de apparatuur (verlaag bijvoorbeeld het motortoerental van 18.000 tpm naar 15.000 tpm) om onomkeerbare demagnetisatie veroorzaakt door voortdurende temperatuurstijging te voorkomen. Voor kleine apparatuur waarin geen sensoren kunnen worden geïnstalleerd (bijvoorbeeld microsensoren), dient u regelmatig de oppervlaktetemperatuur van de magneet te detecteren met behulp van een infraroodthermometer (nauwkeurigheid ±1°C). De detectiefrequentie wordt bepaald op basis van de gebruiksintensiteit (apparatuur die continu in bedrijf is, vereist bijvoorbeeld elke 2 uur detectie).

Belastingcontrole en abnormale behandeling: Stel de bovengrens van de apparatuurbelasting in op basis van de nominale prestatieparameters van de magneten; laat overbelasting niet toe. Voor een ringmagneet van N45-kwaliteit die een industriële motor ondersteunt (nominaal koppel 10N·m), moet de belasting van de apparatuur bijvoorbeeld worden gecontroleerd op ≤9N·m (waarbij een veiligheidsmarge van 10% wordt gereserveerd). Langdurige overbelasting bij 11 N·m zal het koper- en ijzerverlies van de motor vergroten, waardoor de magneettemperatuur verder stijgt (een stijging van 8-10°C voor elke 10% overbelasting). Tegelijkertijd zullen de magneten een grotere elektromagnetische kracht uitoefenen, wat binnenin microscheurtjes kan veroorzaken (de voortplanting van scheuren zal het energieproduct met 10% -15%) verminderen. Wanneer zich afwijkingen in de apparatuur voordoen (bijvoorbeeld een plotselinge snelheidsdaling, meer geluid), stop dan de machine onmiddellijk om te controleren of de magneten zijn gedemagnetiseerd, losgemaakt of beschadigd om uitbreiding van de fout te voorkomen.

Bescherming tegen magnetische interferentie: Plaats de magneten niet in de buurt van sterke magnetische veldbronnen (bijv. elektromagnetische lasmachines, grote elektromagneten), aangezien sterke magnetische velden omgekeerde magnetisatie van de magneten kunnen veroorzaken (demagnetisatiesnelheid hoger dan 30%). Als de apparatuur moet worden gebruikt in een omgeving met elektromagnetische interferentie (bijvoorbeeld fabriekswerkplaatsen met meerdere frequentieomvormers), zorg dan voor magnetische afscherming op de componenten waar de magneten zich bevinden (installeer bijvoorbeeld een afscherming van permalloy met een dikte van ≥2 mm). De aardingsweerstand van de afscherming moet ≤4Ω zijn om externe elektromagnetische interferentie effectief te absorberen en te voorkomen dat fluctuaties in het magnetische veld de nauwkeurigheid van de apparatuur beïnvloeden (bijvoorbeeld een sensordetectiefout die toeneemt van ±0,1 mm naar ±0,5 mm).

6.4 Onderhoud en verwijdering: regelmatige inspectie en milieubescherming

Regulier onderhoudsplan: Ontwikkel kwartaal- en jaarlijkse onderhoudsplannen. Het driemaandelijkse onderhoud omvat: het reinigen van het magneetoppervlak (afvegen met een pluisvrije doek gedrenkt in alcohol om stof en olie te verwijderen, om te voorkomen dat onzuiverheden de verdeling van het magnetische veld beïnvloeden), het inspecteren van de oppervlaktecoating (controleren op loslaten en roest; als er kleine roest wordt aangetroffen, voorzichtig polijsten met fijn schuurpapier (≥800 mesh) en roestwerende verf aanbrengen), en het inspecteren van installatiebevestigingen (bijvoorbeeld controleren of bouten en borgringen los zitten; draai ze tijdig vast volgens de instructies in de handleiding). ontworpen koppelvereisten, zoals 25 N·m voor M8-bouten). Het jaarlijkse onderhoud omvat: bemonstering en testen van de magnetische eigenschappen (bemonstering van 5% van de apparatuur per batch, demonteren en testen van de BHmax- en Br-parameters van de magneten; als de verzwakking groter is dan 5%, voer dan een batchinspectie uit) en het vervangen van verouderde componenten (magnetische schilden en bufferpads moeten bijvoorbeeld na 3 jaar gebruik worden vervangen).

Specificaties voor verwijdering: Afvalringgesinterde NdFeB-magneten zijn gevaarlijk afval dat zeldzame aardmetalen bevat en moet worden verwerkt door bedrijven met een "Hazardous Waste Operation Permit"; gooi ze niet zomaar weg en meng ze niet met het huisvuil. Demagnetiseer de magneten voordat u ze weggooit met behulp van gespecialiseerde demagnetisatieapparatuur (waarbij een omgekeerd magnetisch veld wordt toegepast om de magnetische eigenschappen terug te brengen tot minder dan 1% van de oorspronkelijke waarde) om veiligheidsongevallen te voorkomen die worden veroorzaakt door de sterke aantrekkingskracht van afvalmagneten (bijvoorbeeld botsingen veroorzaakt door het aantrekken van metalen onderdelen tijdens recycling). Magneten met recyclingwaarde (bijvoorbeeld geen scheuren of roest, verzwakking van de magnetische prestatie ≤10%) kunnen worden overgedragen aan professionele recyclingbedrijven om zeldzame aardelementen (bijvoorbeeld neodymium, dysprosium) te extraheren, en de teruggewonnen zeldzame aardmetalen kunnen worden hergebruikt bij de productie van nieuwe magneten om recycling van hulpbronnen te bereiken. Magneten zonder recyclingwaarde moeten een onschadelijke behandeling ondergaan (bijvoorbeeld oxidatie bij hoge temperatuur, waarbij ijzer en zeldzame aardelementen worden omgezet in stabiele oxiden in een omgeving van 800-1000 °C). De behandelingsgegevens moeten worden geregistreerd en gearchiveerd (bewaartermijn ≥ 5 jaar) voor inspectie door milieubeschermingsdiensten.

7. Veelgestelde vragen (FAQ's)

Tijdens de selectie, het gebruik en het onderhoud van ringgesinterde NdFeB-magneten komen praktijkmensen uit de industrie vaak verschillende praktische vragen tegen. Hieronder volgen 8 veel voorkomende vragen en professionele antwoorden:

7.1 Na een tijdje gebruik van de magneet neemt de magnetische veldsterkte af. Hoe bepaal je of er sprake is van omkeerbare of onomkeerbare demagnetisatie?

Dit kan in eerste instantie worden bepaald met behulp van de "temperatuurherstelmethode": plaats de magneet gedurende 24 uur in een normale temperatuuromgeving van 25°C±2°C en gebruik vervolgens een gaussmeter om de magnetische veldsterkte van het oppervlak te meten. Als de sterkte zich met meer dan 50% herstelt in vergelijking met vóór afkoeling en na hermagnetisatie kan worden hersteld tot meer dan 90% van de oorspronkelijke prestaties, is er sprake van omkeerbare demagnetisatie (meestal veroorzaakt door kortstondige oververhitting of zwakke externe magnetische veldinterferentie). Als er geen significant herstel van de sterkte plaatsvindt na staan ​​bij kamertemperatuur, of als de prestatie na hermagnetisatie nog steeds lager is dan 80% van de oorspronkelijke waarde, is er sprake van onomkeerbare demagnetisatie (meestal veroorzaakt door langdurige oververhitting, sterke omgekeerde magnetische velden, interne scheuren of roest). Een magneet van SH-kwaliteit (maximale bedrijfstemperatuur 150°C) die in een motor wordt gebruikt, heeft bijvoorbeeld een afname van de magnetische veldsterkte met 20% na 2 uur werking bij 160°C. Na staan ​​bij kamertemperatuur herstelt de sterkte zich met 12% en na hermagnetisatie wordt deze hersteld tot 95% van de oorspronkelijke waarde, wat een omkeerbare demagnetisatie is. Als het gedurende 10 uur bij 180°C werkt, neemt de magnetische veldsterkte met 40% af, zonder herstel na staan ​​bij kamertemperatuur, en wordt slechts 60% van de oorspronkelijke waarde hersteld na hermagnetisatie, wat een onomkeerbare demagnetisatie is.

7.2 Hoe kun je op een eenvoudige manier detecteren of de magnetisatierichting van de ringmagneet correct is?

De "kompaspositioneringsmethode" of "ijzerpoederverdelingsmethode" kan worden gebruikt: ① Kompaspositioneringsmethode: breng een kompas dicht bij het buitenoppervlak van de magneet en draai de magneet langzaam. Als de kompasnaald altijd consistent is met de radiale richting van de magneet (wijzend naar de N- of S-pool van de magneet), is deze radiaal gemagnetiseerd. Als de naald altijd consistent is met de axiale richting van de magneet (wijzend naar het eindvlak van de magneet), is deze axiaal gemagnetiseerd. Als de naald op verschillende posities in verschillende richtingen wijst (de naald buigt bijvoorbeeld 90° af voor elke rotatie van 45°), is deze meerpolig gemagnetiseerd en komt het aantal polen overeen met het aantal naaldafbuigingen (bijvoorbeeld 8 afbuigingen per volledige rotatie duiden op 8-polige magnetisatie). ② Verdeelmethode voor ijzerpoeder: Strooi fijn ijzerpoeder (deeltjesgrootte 100-200 mesh) gelijkmatig op het magneetoppervlak en tik zachtjes op de magneet. Als het ijzerpoeder in de radiale richting wordt gerangschikt (en radiale lijnen vormt van het binnenste gat naar de buitenste cirkel), wordt het radiaal gemagnetiseerd. Indien aangebracht in de axiale richting (waarbij parallelle lijnen worden gevormd van het bovenste eindvlak naar het onderste eindvlak), is het axiaal gemagnetiseerd. Voor meerpolige magnetisatie zal het ijzerpoeder dichte kleine lijnen vormen in verschillende poolgebieden, en de richting van de lijnen verandert met de polariteit.

7.3 Als het oppervlak van de ringmagneet krassen of lichte roest vertoont, heeft dit dan invloed op de prestaties?

Dit moet worden beoordeeld op basis van de mate van schade en locatie: ① Als de krasdiepte ≤1/3 van de laagdikte bedraagt (bijvoorbeeld een zinklaagdikte van 8 μm, krasdiepte ≤2,5 μm) en deze bevindt zich in een niet-werkgebied (bijvoorbeeld het uiteinde van de magneet, dat niet deelneemt aan de magnetische veldoutput), polijst deze dan eenvoudigweg met fijn schuurpapier (≥800 mesh) om bramen te verwijderen en maak het schoon met alcohol; de prestaties worden niet beïnvloed. Als de kras zich in het werkgebied bevindt (bijvoorbeeld het buitenoppervlak tegenover de motorstator), zelfs als de diepte ondiep is, kan dit een ongelijkmatige verdeling van het magnetische veld veroorzaken (de lokale magnetische veldsterkte neemt af met 5% -8%). Of deze moet worden vervangen, hangt af van de vereisten van de apparatuur voor uniformiteit van het magnetische veld (zo moeten servomotoren met hoge precisie bijvoorbeeld worden vervangen, terwijl gewone ventilatormotoren kunnen blijven worden gebruikt). ② Als er puntige roest op het oppervlak zit (oppervlak ≤1 mm²) dat niet in de ondergrond is doorgedrongen (er valt geen roestpoeder af als het met een mes wordt geschraapt), polijst dan eerst de roest weg met fijn schuurpapier en breng vervolgens een laag roestwerende verf aan (bijvoorbeeld epoxy-roestwerende verf met een dikte van 5-10 μm); het kan na het drogen verder worden gebruikt. Als het roestgebied groter is dan 5% of er schilferige roestlagen verschijnen (substraatbeschadiging is zichtbaar na het schrapen), zal de lokale coërciviteit afnemen (HcB in het verroeste gebied kan met 100-200 kA/m afnemen) en kan langdurig gebruik algehele demagnetisatie veroorzaken; de magneet moet vervangen worden.

7.4 Kunnen grote ringmagneten vanwege de beperkte ruimte in kleine apparatuur voor gebruik in kleinere maten worden gesneden?

Zelf snijden wordt niet aanbevolen; maatwerkverwerking door professionele leveranciers is vereist. Zelfsnijdend heeft drie grote problemen: ① Het vernietigen van de magnetische domeinstructuur: de magnetische domeinen van gesinterd NdFeB zijn op een 定向-manier gerangschikt. Snijden met gewoon gereedschap (bijvoorbeeld haakse slijpmachines, ijzerzagen) veroorzaakt hevige trillingen en hoge temperaturen (plaatselijke temperaturen boven de 200°C), wat leidt tot verstoorde magnetische domeinen. Na het snijden kan het energieproduct met 20%-30% afnemen en kan niet worden hersteld door hermagnetisatie. ② Het risico op scheuren vergroten: Magneten zijn relatief bros (buigsterkte ongeveer 150-200 MPa), en ongelijkmatige kracht tijdens het zelfsnijden kan gemakkelijk doordringende scheuren veroorzaken (scheursnelheid van meer dan 50%). Gebarsten magneten kunnen tijdens gebruik breken, waardoor apparatuur defect raakt. ③ Ernstige oppervlakteoxidatie: het magneetsubstraat (dat 60%-70% ijzer bevat) wordt tijdens het snijden blootgesteld aan lucht en is gevoelig voor snelle oxidatie (binnen 2 uur verschijnt er rode roest op het snijoppervlak), wat niet volledig kan worden gerepareerd door daaropvolgende oppervlaktebehandeling. Professionele leveranciers maken gebruik van het "pre-magnetisatie-snijden"-proces, waarbij gebruik wordt gemaakt van diamantdraadsnijmachines (snijtemperatuur ≤50°C, trillingsamplitude ≤5μm) om de magneet vóór de magnetisatie op de gewenste maat te snijden. Na het snijden worden oppervlaktebehandeling en magnetisatie uitgevoerd om ervoor te zorgen dat er geen invloed is op de magnetische prestaties, met een snijnauwkeurigheid tot ±0,01 mm.

7.5 Er zijn prestatieverschillen tussen gekochte batches van hetzelfde model ringmagneten. Hoe dit op te lossen?

Analyseer eerst samen met de leverancier de oorzaken van de verschillen. Veel voorkomende oplossingen zijn als volgt: ① Controleer de consistentie van de parameters: Controleer het fabrieksinspectierapport van elke batch om te bevestigen of kernparameters zoals BHmax, HcB en Br binnen het overeengekomen tolerantiebereik vallen (bijvoorbeeld de overeengekomen afwijking van het energieproduct van N45-kwaliteit ≤3%). Indien de tolerantie wordt overschreden, verzoekt u de leverancier de goederen te retourneren of te vervangen. Als de apparatuur binnen het tolerantiebereik valt, maar de apparatuur extreem hoge eisen stelt aan de consistentie van de prestaties (motoren met synchrone werking met meerdere magneten vereisen een batch-energieproductafwijking van ≤2%), onderhandel dan met de leverancier om de productietolerantie te verkleinen (bijvoorbeeld door de controle van de poederdeeltjesgrootte en de stabiliteit van de sintertemperatuur te optimaliseren). Verhoog indien nodig de bemonsteringsverhouding (van 10% naar 20%) en screen producten met meer vergelijkbare prestaties in groepen (bijvoorbeeld door magneten met energieproduct 44-45MGOe en 45-46MGOe afzonderlijk te groeperen) om te voorkomen dat magneten met verschillende prestaties worden gemengd, wat een onstabiele werking van de apparatuur kan veroorzaken. ② Traceer het productieproces: Vraag de leverancier om productiegegevens van de verschillende batches (bijv. grondstofverhouding, sintertemperatuurcurve, verouderingsbehandelingsparameters) om te identificeren of prestatieverschillen worden veroorzaakt door veranderingen in grondstofbatches (bijv. fluctuaties in de zuiverheid van zeldzame aardmetalen) of aanpassingen aan procesparameters (bijv. afwijking van de sintertemperatuur van meer dan 5 °C). Als het probleem voortkomt uit het proces, dring er dan bij de leverancier op aan om het proces aan te passen (bijvoorbeeld het vervangen van de batch grondstoffen, het kalibreren van de temperatuursensor van de sinteroven) en om procesverificatierapporten voor volgende batches te verstrekken. ③ Beheer van inventarisclassificatie: als batchverschillen niet volledig kunnen worden geëlimineerd, markeer dan elke batch magneten afzonderlijk bij opslag, noteer de belangrijkste prestatieparameters en gebruik ze in overeenstemming met het principe van "dezelfde batch eerst" om batchoverschrijdende vermenging te voorkomen. Voer ondertussen voor producten uit verschillende batches met vergelijkbare prestaties een "matching grouping" uit door middel van magnetische prestatietests (bijvoorbeeld het groeperen van magneten met een HcB-afwijking ≤50 kA/m) om prestatieverschillen binnen elke groep te minimaliseren en de impact op apparatuur te verminderen.

7.6 Is er een speciale behandeling nodig bij gebruik van ringmagneten in omgevingen met lage temperaturen (bijvoorbeeld -40°C)?

Er is geen speciale behandeling vereist in omgevingen met lage temperaturen, maar er moeten twee punten in acht worden genomen: ① Karakteristieken voor prestatieveranderingen: Binnen het temperatuurbereik van -40°C tot kamertemperatuur verbeteren de magnetische prestaties van gesinterde NdFeB-magneten enigszins (bijvoorbeeld voor N35-magneten bij -40°C is Br 2%-3% hoger en HcB is 5%-8% hoger dan bij 25°C), zonder problemen met demagnetisatie. Ze zijn daarom geschikt voor koelketenapparatuur (bijvoorbeeld gekoelde vrachtwagenmotoren) en lage-temperatuursensoren voor buitengebruik. Er moet echter aandacht worden besteed aan de impact van lage temperaturen op de mechanische eigenschappen van de magneten; de brosheid neemt iets toe bij lage temperaturen (de buigsterkte neemt af met 5%-10%). Tijdens de installatie moeten zware schokken (bijv. kloppen, vallen) worden vermeden, en flexibele bufferpads (bijv. 1-2 mm dikke siliconenpads) kunnen worden toegevoegd tussen de magneet en de montagebasis om het risico op barsten als gevolg van impact bij lage temperaturen te verminderen. ② Aanpassing aan thermische uitzetting: Als de magneet wordt geassembleerd met andere metalen componenten (bijvoorbeeld motorassen, meestal gemaakt van 45# staal), moet rekening worden gehouden met het verschil in hun thermische uitzettingscoëfficiënten (gesinterd NdFeB heeft een thermische uitzettingscoëfficiënt van ongeveer 8×10⁻⁶/°C, terwijl 45# staal ongeveer 11×10⁻⁶/°C heeft). In omgevingen met lage temperaturen trekken de twee materialen anders samen, wat de montageopening kan vergroten (voor een magneetaspassing met een diameter van 200 mm kan de opening bijvoorbeeld met 0,05 mm toenemen bij afkoelen van 25°C naar -40°C). Als de apparatuur strikte eisen stelt aan de speling (bijvoorbeeld precisieservomotoren die een tussenruimte ≤0,1 mm vereisen), kan tijdens de ontwerpfase een hoeveelheid compensatie voor de tussenruimte worden gereserveerd (bijvoorbeeld door de montageopening bij kamertemperatuur te verkleinen van 0,1 mm naar 0,05 mm), of er kunnen bijpassende materialen worden geselecteerd met meer vergelijkbare thermische uitzettingscoëfficiënten (bijvoorbeeld assen van titaniumlegering met een thermische uitzettingscoëfficiënt van ongeveer 9×10⁻⁶/°C).

7.7 Hoe bepaal ik of een ringmagneet een toestand van "verzadigde magnetisatie" heeft bereikt?

Dit kan worden bepaald met behulp van de "magnetische prestatietestmethode" of de "apparatuurwerkingseffectmethode": ① Magnetische prestatietestmethode: gebruik een permanente magneetmateriaaltester om de demagnetisatiecurve van de magneet te detecteren. Als het "buigpunt" (d.w.z. het punt dat overeenkomt met HcB) van de demagnetisatiecurve helder is en BHmax de standaardwaarde van de kwaliteit bereikt (bijvoorbeeld BHmax ≥43MGOe voor N45-kwaliteit), wordt de magneet als verzadigd beschouwd. Als de demagnetisatiecurve geen duidelijk buigpunt heeft of BHmax meer dan 10% lager is dan de standaardwaarde (bijvoorbeeld BHmax van N45-kwaliteit is slechts 38MGOe), is deze onverzadigd. Bovendien kan de remanentie Br worden gemeten; als Br meer dan 95% van de standaardwaarde van de kwaliteit bereikt (bijvoorbeeld standaard Br ≥1,35T voor N45 kwaliteit, gemeten Br ≥1,28T), kan deze ook als verzadigd worden bepaald. ② Methode voor werking van de apparatuur: installeer de magneet in de apparatuur en vergelijk de nominale prestaties met de werkelijke bedrijfsprestaties. Als de werkelijke output (bijvoorbeeld motorkoppel, sensordetectieafstand) meer dan 95% van de nominale waarde bereikt en stabiel werkt (geen koppelschommelingen of buitensporige detectiefouten), is de magnetisatie verzadigd. Als het werkelijke vermogen meer dan 10% lager is dan de nominale waarde (het nominale koppel van de motor is bijvoorbeeld 10 N·m, maar het werkelijke koppel is slechts 8,5 N·m) en andere defecten aan de apparatuurcomponenten (bijv. schade aan de spoel, mechanische blokkering) zijn uitgesloten, dan is de magneet waarschijnlijk onverzadigd en moet hij opnieuw worden gemagnetiseerd (door een hogere magnetisatiestroom toe te passen, bijvoorbeeld oplopend van 4000 kA/m naar 5000kA/m).

7.8 Wat is het fenomeen "magnetische veroudering" van ringmagneten? Hoe kan ik de magnetische veroudering vertragen?

"Magnetische veroudering" verwijst naar de geleidelijke verzwakking van de magnetische prestaties van magneten tijdens langdurig gebruik als gevolg van omgevingsfactoren (temperatuur, vochtigheid, trillingen), die zich manifesteren als jaarlijkse dalingen in BHmax en Br en lichte schommelingen in HcB, doorgaans met een jaarlijkse verzwakking van 1% -3% (onder normale gebruiksomstandigheden). Maatregelen om magnetische veroudering te vertragen zijn als volgt: ① Beheers de bedrijfstemperatuur: Vermijd langdurig gebruik in omgevingen dichtbij de maximale bedrijfstemperatuur (voor SH-kwaliteit magneten met een maximale bedrijfstemperatuur van 150°C wordt het bijvoorbeeld aanbevolen om de temperatuur onder 130°C te regelen). Voor elke temperatuurdaling van 10°C kan de magnetische verouderingssnelheid met 20%-30% worden verminderd. Voor scenario's met hoge temperaturen optimaliseert u de warmteafvoer van de apparatuur (bijvoorbeeld door koelventilatoren toe te voegen, met behulp van thermisch geleidend siliconenvet) om de bedrijfstemperatuur van de magneet te verlagen. ② Versterk de corrosiebescherming: inspecteer regelmatig de oppervlaktecoating van de magneet; Als er schade aan de coating (bijvoorbeeld krassen, afbladderen) wordt geconstateerd, repareer deze dan onmiddellijk met epoxyverf (5-10 μm dik) om oxidatie van het substraat te voorkomen. Installeer in vochtige omgevingen vochtbestendige afdekkingen (bijvoorbeeld acrylafdekkingen met droogmiddelen) rond de magneten om de luchtvochtigheid onder de 60% te houden. ③ Verminder trillingen en stoten: bij apparatuur met veel trillingen (bijv. motoren van bouwmachines) moet u, naast het toevoegen van bufferkussens tussen de magneet en de montagebasis, regelmatig de installatiebevestigingen inspecteren (bijv. het aanhaalmoment van de bout) om losraken van de magneet en extra trillingen te voorkomen. Vermijd ondertussen frequente start-stop-cycli van de apparatuur (frequente start-stops veroorzaken herhaalde veranderingen in het magnetische veld, waardoor de magnetische domeinstoornis wordt versneld) en verleng de enkele bedrijfstijd (bijvoorbeeld door het aantal dagelijkse start-stops te regelen tot ≤10).

8. Selectie en gebruik van apparatuur voor het testen van magnetische prestaties: garanderen van testnauwkeurigheid

Magnetische prestatietests zijn een belangrijke schakel bij het controleren van de kwaliteit van ringgesinterde NdFeB-magneten. Er moet geschikte apparatuur worden geselecteerd op basis van het testscenario (laboratorium, ter plaatse) en de operationele procedures moeten worden gestandaardiseerd. Specifieke vereisten zijn als volgt:

8.1 Soorten kerntestapparatuur en aanpassingsscenario's

Uitrustingstype	Testparameters	Nauwkeurigheidsbereik	Aanpassingsscenario's	Bedrijfspunten	Onderhoudsvereisten
Materiaaltester voor permanente magneten (bijv. model NIM-2000)	BHmax, HcB, Br, demagnetisatiecurve	±0,5%	Uitgebreide laboratoriumbatchtests	① Conditioneer de monsters gedurende 2 uur bij 25°C±2°C; ② Centreer het monster tijdens het vastklemmen om curvevervorming te voorkomen; ③ Kalibreer de apparatuur vóór het testen (verifieer met standaardmonsters, fout ≤0,3%)	① Maak de testspoel maandelijks schoon om stof te verwijderen; ② Jaarlijks een metrologische kalibratie laten uitvoeren en het kalibratierapport bewaren; ③ Vermijd gebruik in omgevingen met sterke magnetische velden (bijvoorbeeld in de buurt van elektromagneten)
Draagbare Gaussmeter (bijv. model HT201)	Oppervlakte magnetische veldsterkte (B)	±1%	Installatie- en onderhoudstests op locatie	① Houd een afstand van 1 mm aan tussen de sonde en het magneetoppervlak (elke verandering van 0,1 mm in de afstand verhoogt de fout met 2%); ② Meet 3 keer op hetzelfde testpunt en neem het gemiddelde; ③ Vermijd botsingen tussen sondes en de magneet (om schade aan de sensor te voorkomen)	① Controleer het batterijvermogen vóór elk gebruik (een laag vermogen veroorzaakt een verslechtering van de nauwkeurigheid); ② Kalibreer de sonde elke 6 maanden; ③ Opslaan in een droge omgeving (vochtigheid ≤60%)
Fluxmeter (bijv. model WT10A)	Magnetische flux (Φ)	±0,3%	Algemene magnetische prestatietests van kleine magneten	① Centreer het monster volledig in de testspoel (afwijking veroorzaakt fout> 5%); ② Zet de apparatuur op nul voordat u gaat testen (om interferentie van magnetische velden uit de omgeving te elimineren); ③ Controleer de spoel regelmatig op draadbreuk (breuk veroorzaakt geen aflezing)	① Vermijd het buigen van de spoel (om wikkelschade te voorkomen); ② Kalibreer de testnauwkeurigheid jaarlijks (verifieer met standaard magnetische fluxmonsters); ③ Maandelijks inschakelen als het langere tijd niet wordt gebruikt (om spoelvocht te voorkomen)
3D-meetinstrument voor magnetisch veld	3D ruimtelijke magnetische veldverdeling, uniformiteit	±0,8%	Magnetisch veldtesten van uiterst nauwkeurige apparatuur (bijv. MRI-gradiëntspoelen)	① Stel het testrooster in (bijvoorbeeld 5 mm x 5 mm) om het werkgebied van de magneet te bedekken; ② Voer tests uit in een magnetisch afgeschermde ruimte om externe magnetische veldinterferentie te voorkomen; ③ Analyseer gegevens met professionele software (om uniformiteitsfouten te berekenen)	① Zorg ervoor dat het testplatform waterpas staat (kanteling veroorzaakt ruimtelijke positiefout); ② Kalibreer de sensor elke 3 maanden; ③ Update de softwareversie jaarlijks (om de algoritmen voor gegevensverwerking te optimaliseren)

8.2 Testprocedures en specificaties voor gegevensverwerking

Uitgebreide laboratoriumtestprocedure: ① Monstervoorbereiding: selecteer willekeurig 3 monsters uit elke batch, verwijder onzuiverheden op het oppervlak (bijv. olie, ijzervijlsel) en meet de afmetingen met een schuifmaat (om naleving van de testmonstervereisten te bevestigen, bijv. diameter 50-100 mm). ② Omgevingsconditionering: Plaats de monsters en apparatuur gedurende 2 uur in een omgeving met een temperatuur van 25°C±2°C en een vochtigheid van ≤60%. ③ Kalibratie van apparatuur: Kalibreer met standaardmonsters van de overeenkomstige kwaliteit (bijvoorbeeld N45-standaardmonster met BHmax = 45 ± 0,5 MGOe) om ervoor te zorgen dat de apparatuurfout ≤ 0,5% is. ④ Monstertesten: Bevestig het monster op het testplatform, start de apparatuur om BHmax, HcB en Br te testen en registreer de volledige demagnetisatiecurve. ⑤ Gegevensbepaling: Vergelijk de testgegevens met productnormen (bijv. N45-kwaliteit vereist BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T). Als alle drie de monsters gekwalificeerd zijn, wordt vastgesteld dat de partij gekwalificeerd is; als 1 monster niet-gekwalificeerd is, verdubbel dan de steekproefomvang voor testen. Als de fouten aanhouden, wordt de gehele batch afgekeurd.

Snelle testprocedure ter plaatse: ① Voorbereiding van het gereedschap: Draag een draagbare gaussmeter, schuifmaat en pluisvrije doek. Kalibreer de gaussmeter vóór het testen (verifieer met een standaard magnetische veldbron, bijvoorbeeld een standaard magnetisch veld van 100 mT, fout ≤1%). ② Voorbeeldselectie: Selecteer willekeurig minimaal 3 geïnstalleerde of te installeren magneten op de installatielocatie. ③ Oppervlaktereiniging: Veeg het magneetoppervlak af met een pluisvrije doek om stof en olie te verwijderen. ④ Magnetische veldmeting: Bevestig de gaussmetersonde verticaal op het buitenoppervlak van de magneet, selecteer 4 gelijkmatig verdeelde testpunten rond de omtrek (0°, 90°, 180°, 270°) en registreer de magnetische veldsterkte op elk punt. ⑤ Gegevensanalyse: bereken de gemiddelde waarde en afwijking van de 4 punten (afwijking ≤5% is gekwalificeerd). Als de afwijking te groot is, controleer dan of de magneet ongelijkmatig is gemagnetiseerd of niet goed is geïnstalleerd.

Vereisten voor gegevensverwerking en archivering: ① Gegevensregistratie: Testgegevens moeten de testdatum, apparatuurnummer, monsternummer, omgevingstemperatuur en -vochtigheid en volledige parameterwaarden bevatten (bijv. BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), zonder dat wijzigingen zijn toegestaan. ② Generatie van rapporten: Voor laboratoriumtests moeten formele testrapporten (inclusief testresultaten, vaststellingsconclusies en kalibratiecertificaatnummers) worden uitgegeven, terwijl voor testen op locatie het invullen van testgegevens vereist is (ondertekend door de tester ter bevestiging). ③ Archiveringsperiode: Testrapporten en gegevens moeten minimaal 3 jaar worden gearchiveerd (5 jaar voor de auto- en medische industrie) om de daaropvolgende traceerbaarheid te vergemakkelijken (bijvoorbeeld klachten van klanten, analyse van kwaliteitsproblemen).

8.3 Veelvoorkomende oorzaken van testfouten en methoden voor probleemoplossing

Apparatuurfouten: Als de afwijking tussen testgegevens en standaardwaarden groter is dan 1%, kan dit worden veroorzaakt door niet-gekalibreerde apparatuur of verouderde componenten. Methoden voor probleemoplossing: ① Opnieuw kalibreren met standaardmonsters; Als de fout na kalibratie nog steeds groter is dan 1%, controleer dan of de testspoel beschadigd is (bijvoorbeeld kortsluiting in de wikkeling) en vervang de spoel indien nodig. ② Neem voor apparatuur die langer dan 5 jaar wordt gebruikt contact op met de fabrikant voor uitgebreid onderhoud (bijvoorbeeld het vervangen van sensoren, het upgraden van moederborden).

Omgevingsfouten: Externe magnetische velden, temperatuur- en vochtigheidsschommelingen kunnen de testresultaten beïnvloeden. Methoden voor probleemoplossing: ① Meet vóór het testen het magnetische omgevingsveld met een magnetische velddetector (moet ≤0,01T zijn); als deze de norm overschrijdt, voeg dan een magnetische afscherming (bijvoorbeeld een permalloy-plaat) rond de apparatuur toe. ② Pauzeer het testen wanneer temperatuur- en vochtigheidsschommelingen de limieten overschrijden (bijvoorbeeld temperatuurverandering >5°C/u) en hervat zodra de omgeving is gestabiliseerd. ③ Plaats geen metalen voorwerpen (bijvoorbeeld gereedschap, mobiele telefoons) in de buurt van de apparatuur om interferentie door magnetische velden te voorkomen.

Operationele fouten: Afwijking van de monsterklemming en onjuiste positionering van de sonde kunnen gegevensvervorming veroorzaken. Methoden voor probleemoplossing: ① Gebruik positioneringsbevestigingen om het monster te centreren tijdens het vastklemmen (afwijking ≤0,5 mm) en vermijd het aanraken van het monster tijdens het testen. ② Zorg ervoor dat de gaussmetersonde loodrecht op het magneetoppervlak staat (kantelhoek ≤5°) en houd de sonde tijdens de meting stabiel (vermijd schudden). ③ Train nieuwe operators (alleen gekwalificeerde operators kunnen zelfstandig werken) en standaardiseer operationele procedures.

Als magnetische kerncomponenten op industrieel gebied bepalen de prestaties, productieprocessen, selectie en gebruiksbeheer van ringgesinterde NdFeB-magneten rechtstreeks de operationele efficiëntie en levensduur van apparatuur. Dit artikel behandelt de belangrijkste schakels gedurende de gehele levenscyclus, van definitieanalyse tot testimplementatie, met als kerndoel het verschaffen van 'praktische en bruikbare' kennis voor praktijkmensen. Of het nu gaat om het snel matchen van toepassingsscenario's via parametertabellen, het oplossen van praktische problemen via FAQ's, of het controleren van de kwaliteit via teststandaarden. Het uiteindelijke doel is om gebruikers te helpen risico's te vermijden, de kosten te optimaliseren en de prestaties van de apparatuur te verbeteren.

In praktische toepassingen is het noodzakelijk om oplossingen flexibel aan te passen op basis van industriële kenmerken (de auto-industrie richt zich bijvoorbeeld op stabiliteit bij hoge temperaturen en batchconsistentie, terwijl de medische industrie de nadruk legt op corrosieweerstand en uniformiteit van het magnetische veld). Versterk tegelijkertijd de technische communicatie met leveranciers, waarbij u overstapt van "passieve inkoop" naar "actieve samenwerking" om gezamenlijk productparameters en -processen te optimaliseren. Alleen op deze manier kunnen de prestatievoordelen van ringgesinterde NdFeB-magneten volledig worden benut, wat ondersteuning biedt voor apparatuurinnovatie en industriële upgrades.
