Hoe gesinterde NdFeB-magneten voor synchrone motoren tegen corrosie beschermen?

Waarom zijn gesinterde NdFeB-magneten in synchrone motoren gevoelig voor corrosie?

Voordat we beschermingsmethoden onderzoeken, is het van cruciaal belang om de grondoorzaken van corrosie in gesinterde NdFeB-magneten (neodymium-ijzer-borium) te begrijpen - de sterkste permanente magneten die beschikbaar zijn, maar inherent kwetsbaar voor degradatie. Deze kwetsbaarheid wordt versterkt in synchrone motoren (gebruikt in elektrische voertuigen, industriële aandrijvingen en systemen voor hernieuwbare energie), die vaak in ruwe omgevingen werken:

Materiaalsamenstelling Zwakte:

Gesinterde NdFeB-magneten bevatten 25-35% neodymium (Nd) en 60-70% ijzer (Fe), beide zeer reactieve metalen. Nd oxideert snel in de lucht en vormt losse, poreuze oxiden (Nd₂O₃), terwijl Fe roest (Fe₂O₃/Fe₃O₄) in aanwezigheid van vocht. De gesinterde structuur van de magneet (gevormd door poeder te persen en te verwarmen) creëert ook kleine poriën (0,1–1 μm) over het oppervlak; deze poriën houden vocht, zuurstof en verontreinigingen (bijvoorbeeld motorolie, stof) vast, waardoor plaatselijke corrosie (pitting) wordt versneld.

Bedrijfsomgevingen voor synchrone motoren:

Synchrone motoren stellen magneten bloot aan corrosie-triggers die degradatie verergeren:

Vocht: Motoren in elektrische voertuigen (onderzijde), industriële pompen (in de buurt van water) of windturbines (buiten) absorberen vocht of waterdamp, dat reageert met Nd en Fe.

Temperatuurschommelingen: Motoren worden warm tijdens bedrijf (80–150 °C) en koelen af ​​wanneer ze uitgeschakeld zijn. Deze "thermische cyclus" veroorzaakt condensatie in de motor, waardoor vloeibaar water op de magneetoppervlakken wordt afgezet.

Chemische verontreinigingen: Motorsmeermiddelen (met zwavel- of chlooradditieven), koelvloeistoffen (op basis van glycol) of industriële dampen (in fabrieken) werken als elektrolyten en versnellen elektrochemische corrosie (de belangrijkste oorzaak van magneetstoringen).

Mechanische belasting: Rotorstrillingen in synchrone hogesnelheidsmotoren (bijv. EV-tractiemotoren) kunnen beschermende coatings doen barsten, waardoor bloot magneetmateriaal wordt blootgesteld aan corrosieve elementen.

Als er geen bescherming wordt geboden, vermindert corrosie de magnetische fluxdichtheid van de magneet (met 5 à 20% binnen 1 à 2 jaar) en verzwakt de mechanische sterkte ervan, wat uiteindelijk kan leiden tot een onbalans in de rotor, een daling van het motorrendement of een volledige desintegratie van de magneet.

Klik om onze producten te bezoeken: gesinterde NdFeB-magneten in synchrone motoren

Welke oppervlaktecoatingtechnologieën zijn het meest effectief voor corrosiebescherming?

Oppervlaktecoatings vormen de eerste verdedigingslinie gesinterde NdFeB-magneten in synchrone motoren —ze fungeren als een barrière tussen de magneet en corrosieve elementen. De keuze van de coating hangt af van de bedrijfstemperatuur van de motor, de blootstelling aan vocht en de kostenbeperkingen. Hieronder staan ​​de meest effectieve opties:

Stroomloze nikkel-fosfor (Ni-P) coating (meest gebruikelijk voor motoren)

Hoe het werkt: Een chemisch afzettingsproces dat een uniforme, dichte nikkel-fosforlaag (5–20 μm dik) op het magneetoppervlak vormt. De coating is amorf (niet-kristallijn) wanneer deze wordt aangebracht en door een warmtebehandeling (200–400°C) wordt deze omgezet in een harde, slijtvaste structuur (HV 800–1000).

Corrosiebestendigheid: Ni-P-coatings zijn bestand tegen 500–1000 uur neutrale zoutsproeitests (NSS) (volgens ASTM B117) zonder rode roest – veel meer dan het minimum van 240 uur voor motortoepassingen. De coating sluit de poriën aan het oppervlak af en voorkomt het binnendringen van elektrolyten.

Synchrone motorvoordelen:

Verdraagt hoge temperaturen (tot 200°C) – compatibel met de meeste bedrijfsbereiken van synchrone motoren (80–150°C).

Uitstekende hechting op gesinterd NdFeB (zelfs op onregelmatige magneetvormen, zoals boogsegmenten voor rotoren).

Bestand tegen motorolie en koelvloeistoffen – geen chemische reactie met gewone smeermiddelen.

Beperkingen: Gevoelig voor barsten onder extreme thermische cycli (bijv. EV-motoren die snel van 25°C naar 150°C verwarmen). Voor dergelijke gevallen wordt een "Ni-P topcoat" (bijvoorbeeld epoxy) gebruikt om de flexibiliteit te vergroten.

Epoxyharscoating (kosteneffectief voor omgevingen met weinig vocht)

Hoe het werkt: Een vloeibare epoxy (thermohardend polymeer) wordt op de magneet gespoten of gedompeld en vervolgens uitgehard bij 80–120 °C om een dunne film (10–30 μm) te vormen. Additieven zoals keramische deeltjes of corrosieremmers (bijvoorbeeld zinkfosfaat) kunnen worden gemengd om de prestaties te verbeteren.

Corrosiebestendigheid: Standaard epoxycoatings zijn bestand tegen 200–400 uur NSS-tests; "high-performance" epoxy (met corrosieremmers) bereikt 600 uur. De coating is ondoordringbaar voor vocht en oliën.

Synchrone motorvoordelen:

Lage kosten (1/3 van de prijs van Ni-P) - ideaal voor budgetgevoelige industriële motoren (bijvoorbeeld kleine pompen).

Flexibel: bestand tegen scheuren door trillingen of thermische cycli (cruciaal voor EV-tractiemotoren).

Isolerende eigenschappen: voorkomt elektrische kortsluiting tussen magneten en rotorcomponenten.

Beperkingen: Lage temperatuurbestendigheid (max. 120°C) – niet geschikt voor synchrone motoren met hoog vermogen (bijvoorbeeld windturbinegeneratoren die 150°C bereiken).

Physical Vapour Deposition (PVD)-coatings (hoge temperatuur, hoge prestaties)

Hoe het werkt: Een op vacuüm gebaseerd proces dat metalen (bijvoorbeeld aluminium, chroom) of keramiek (bijvoorbeeld Al₂O₃, TiN) verdampt en deze als een dunne (1–5 μm) film op het magneetoppervlak afzet. PVD-coatings zijn compact, uniform en hechten sterk aan de magneet.

Corrosiebestendigheid: PVD Al₂O₃-coatings zijn bestand tegen 1000 uur NSS-testen en zijn bestand tegen oxidatie tot 500 °C. Ze zijn ongevoelig voor zuren, logen en motorkoelvloeistoffen.

Synchrone motorvoordelen:

Extreme temperatuurtolerantie – ideaal voor synchrone motoren met hoog vermogen (bijvoorbeeld voortstuwingsmotoren van vliegtuigen, industriële aandrijvingen) die werken bij 150–250 °C.

Dunne coating (geen invloed op de afmetingen van de magneet) – van cruciaal belang voor precisierotorconstructies waarbij de magneetgrootte de balans beïnvloedt.

Beperkingen: Hoge kosten (5x meer dan Ni-P) en beperkt tot productie in kleine series, meestal gebruikt in de lucht- en ruimtevaart of premium EV-motoren.

Coating van zink-nikkel (Zn-Ni) legering (zoutwaterbestendig)

Hoe het werkt: Een galvaniseerproces waarbij een 5–15 μm dikke zink-nikkellegering (10–15% nikkel) op het magneetoppervlak wordt gevormd. De legering vormt een passieve oxidelaag (ZnO·NiO) die kleine krasjes zelf herstelt.

Corrosiebestendigheid: doorstaat 1000 uur NSS-testen – uitstekend voor motoren die worden blootgesteld aan zout water (bijv. synchrone maritieme motoren, kustwindturbines).

Synchrone motorvoordelen:

Superieure zoutwaterbestendigheid – presteert beter dan Ni-P in kust- of zeeomgevingen.

Goede ductiliteit – bestand tegen scheuren door rotortrillingen.

Beperkingen: Lagere temperatuurbestendigheid (max. 150°C) en hogere kosten dan Ni-P voor niet-maritieme toepassingen.

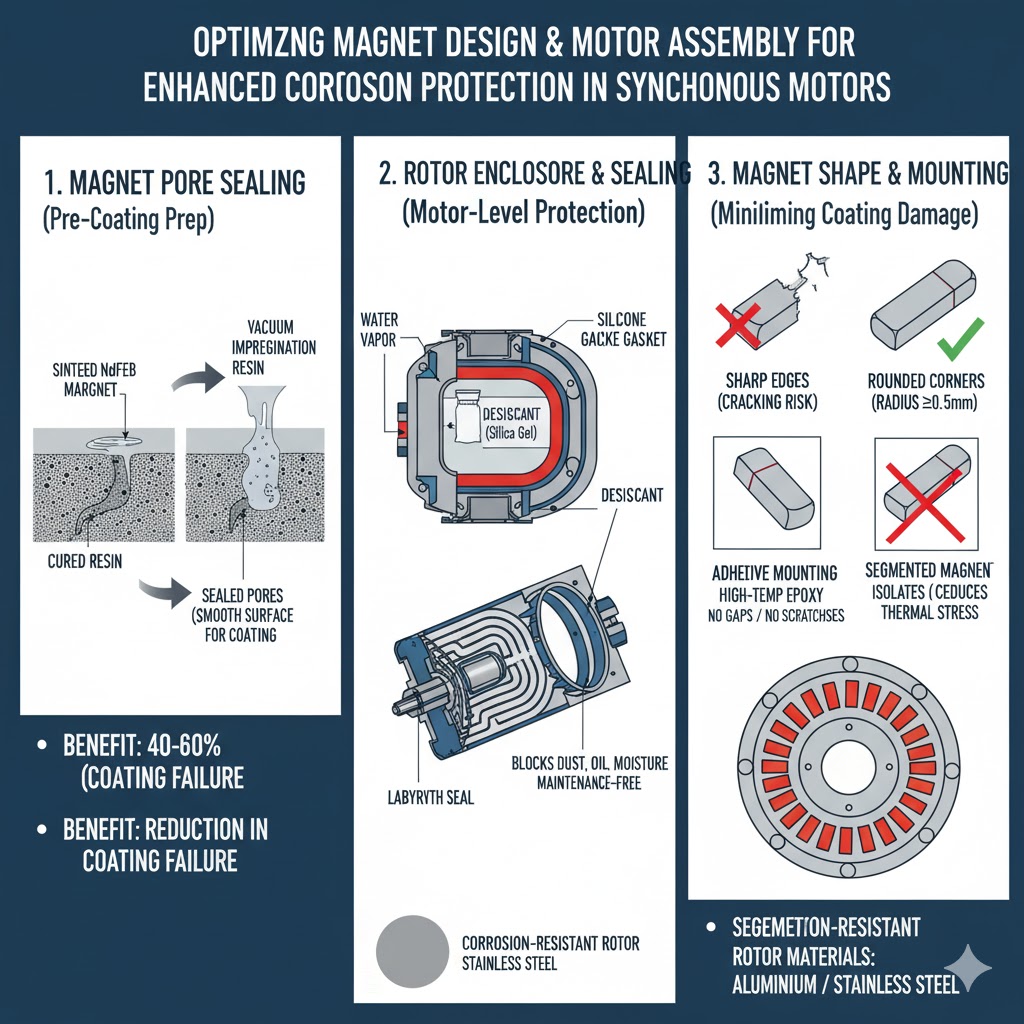

Hoe het magneetontwerp en de motorconstructie optimaliseren voor corrosiebescherming?

Oppervlaktecoatings alleen zijn niet voldoende; ontwerpkeuzes voor de magneet- en motorconstructie spelen een cruciale rol bij het minimaliseren van het corrosierisico. Deze optimalisaties vormen een aanvulling op coatings en verlengen de levensduur van de magneet:

Magneetporiënafdichting (voorbereiding vóór coating)

De oppervlakteporiën van gesinterd NdFeB houden vocht en verontreinigingen vast, waardoor de effectiviteit van de coating wordt ondermijnd. Het vooraf aanbrengen van een poriënafdichting is essentieel:

Proces: Na het sinteren worden de magneten ondergedompeld in een hars met een lage viscositeit (bijvoorbeeld acryl of siliconen) die de poriën binnendringt (via vacuümimpregnatie), en vervolgens uitgehard om ze af te dichten. Hierdoor ontstaat een glad, poriënvrij oppervlak voor de hechting van de coating.

Voordeel: Afgedichte poriën verminderen het falen van de coating met 40-60%; coatings "bruggen" niet langer over poriën (die kunnen barsten en vocht binnenlaten). Voor synchrone motormagneten is deze stap verplicht voor Ni-P- of PVD-coatings.

Rotorbehuizing en afdichting (bescherming op motorniveau)

De rotor van de motor (waar de magneten zijn gemonteerd) moet worden afgesloten om te voorkomen dat vocht en verontreinigingen de magneten bereiken:

Hermetische afdichting: Gebruik voor motoren in natte omgevingen (bijv. EV's, maritieme toepassingen) een hermetisch afgesloten rotorhuis met rubberen pakkingen (bijv. nitril of siliconen) om waterdamp tegen te houden. Voeg een droogmiddel (bijvoorbeeld silicagel) toe aan de behuizing om restvocht te absorberen.

Labyrintafdichtingen: Gebruik voor synchrone motoren met hoge snelheid (bijvoorbeeld windturbines) labyrintafdichtingen (in elkaar grijpende metalen vinnen) op de rotoras. Deze creëren een kronkelig pad dat voorkomt dat stof, olie en vocht het magneetgebied binnendringen. Labyrintafdichtingen zijn onderhoudsvrij en bestand tegen hoge temperaturen.

Corrosiebestendige rotormaterialen: Gebruik aluminium of roestvrij staal (304/316) voor de rotorkern; deze materialen roesten niet en voorkomen galvanische corrosie (wanneer ongelijksoortige metalen, zoals ijzer en koper, reageren in de aanwezigheid van elektrolyten).

Magneetvorm en montage (minimaliseert schade aan de coating)

De manier waarop magneten worden gevormd en in de rotor worden gemonteerd, beïnvloedt de integriteit van de coating:

Gladde randen en hoeken: Vermijd scherpe randen (die gevoelig zijn voor barsten in de coating) door magneten te ontwerpen met afgeronde hoeken (straal ≥0,5 mm). Scherpe randen kunnen tijdens de montage afbrokkelen, waardoor bloot magneetmateriaal bloot komt te liggen.

Kleefmontage (in plaats van mechanisch klemmen): Gebruik epoxylijmen voor hoge temperaturen (bijvoorbeeld epoxyharsen met keramische vulstoffen) om magneten aan de rotor te bevestigen. Mechanische klemmen (bijvoorbeeld metalen beugels) kunnen krassen veroorzaken in coatings of openingen creëren waar vocht zich ophoopt. Kleefstoffen vullen ook kleine openingen tussen de magneten en de rotor op, waardoor het vasthouden van vocht wordt verminderd.

Gesegmenteerd magneetontwerp: Gebruik voor grote rotoren kleine, gesegmenteerde magneten (in plaats van één grote magneet). Als de coating van een segment beschadigd is, blijft de corrosie beperkt tot dat segment (waardoor een volledige rotorstoring wordt voorkomen). Segmenten verminderen ook de thermische spanning (minder uitzetting/samentrekking), waardoor het risico op barsten in de coating afneemt.

Welke onderhouds- en operationele praktijken voorkomen corrosie?

Zelfs met coatings en ontwerpoptimalisaties zijn regelmatig onderhoud en een goede werking van cruciaal belang voor het verlengen van de levensduur van de magneet in synchrone motoren. Deze praktijken pakken slijtage, schade aan de coating en blootstelling aan het milieu aan:

Routine-inspectie en coatingreparatie

Visuele inspecties: Inspecteer elke 6–12 maanden (of na blootstelling aan extreme omstandigheden, zoals hevige regen) de binnenkant van de motor (via inspectiepoorten) op tekenen van corrosie: rood/bruine roest op magneten, borrelende of afbladderende coatings of afzettingen van witte oxide.

Niet-destructief testen (NDT): Gebruik voor kritische motoren (bijv. windturbines) ultrasoon testen om verborgen corrosie onder coatings te detecteren (bijv. putjes in de poriën) of wervelstroomtesten om de laagdikte te controleren.

Reparaties ter plaatse: Als er kleine schade aan de coating wordt aangetroffen (bijvoorbeeld een kras), reinigt u het gebied met alcohol, brengt u een kleine hoeveelheid epoxyhars (voor motoren met lage temperatuur) of Ni-P-bijwerkverf (voor motoren met hoge temperaturen) aan en laat u dit uitharden volgens de richtlijnen van de fabrikant. Dit voorkomt dat plaatselijke corrosie zich verspreidt.

Vocht- en temperatuurbeheersing

Ontvochtiging: Voor motoren die worden opgeslagen of gebruikt in omgevingen met een hoge luchtvochtigheid (RH >60%), installeert u een ontvochtiger in de motorkamer of gebruikt u een verwarmde rotor (een kleine verwarming in de rotor) om het interieur droog te houden (RH <40%).

Vermijd thermische schokken: Minimaliseer snelle temperatuurveranderingen (bijvoorbeeld het starten van een koude motor op volle belasting) - thermische schokken veroorzaken scheuren in de coating. Verhoog in plaats daarvan de motorsnelheid geleidelijk (in 5-10 minuten) zodat de magneet en de coating gelijkmatig kunnen verwarmen.

Onderhoud koelvloeistof: Controleer bij vloeistofgekoelde synchrone motoren het niveau en de kwaliteit van de koelvloeistof elke 3 tot 6 maanden. Vervang de koelvloeistof die verontreinigd is met water (gebruik een refractometer om de glycolconcentratie te meten) of die een pH heeft buiten het bereik van 7–9 (zure/alkalische koelvloeistof tast coatings aan).

Beheer van verontreinigingen

Olie- en stofbestrijding: Houd de motorruimte schoon. Veeg gemorste olie onmiddellijk op (motorolie bevat zwavel dat Ni-P-coatings aantast) en gebruik luchtfilters om stofophoping te voorkomen (stof houdt vocht vast en versnelt corrosie).

Vermijd chemische blootstelling: Zorg er bij industriële motoren voor dat de motor niet wordt blootgesteld aan zuren, logen of oplosmiddelen (bijvoorbeeld schoonmaakchemicaliën). Als blootstelling optreedt, spoel dan de buitenkant van de motor af met water (indien veilig) en droog hem grondig.

Behandeling aan het einde van de levensduur

Wanneer een motor buiten gebruik wordt gesteld, verwijdert en inspecteert u de magneten. Als de coatings intact zijn en de corrosie minimaal is, kunnen magneten worden hergebruikt in motoren met een lager vermogen (bijvoorbeeld kleine pompen). Dit vermindert de verspilling en verlaagt de vervangingskosten. Gooi gecorrodeerde magneten op de juiste manier weg (volgens de lokale regelgeving) om milieuvervuiling te voorkomen (Nd is een zeldzaam aardmetaal dat in de bodem/water kan uitlogen).

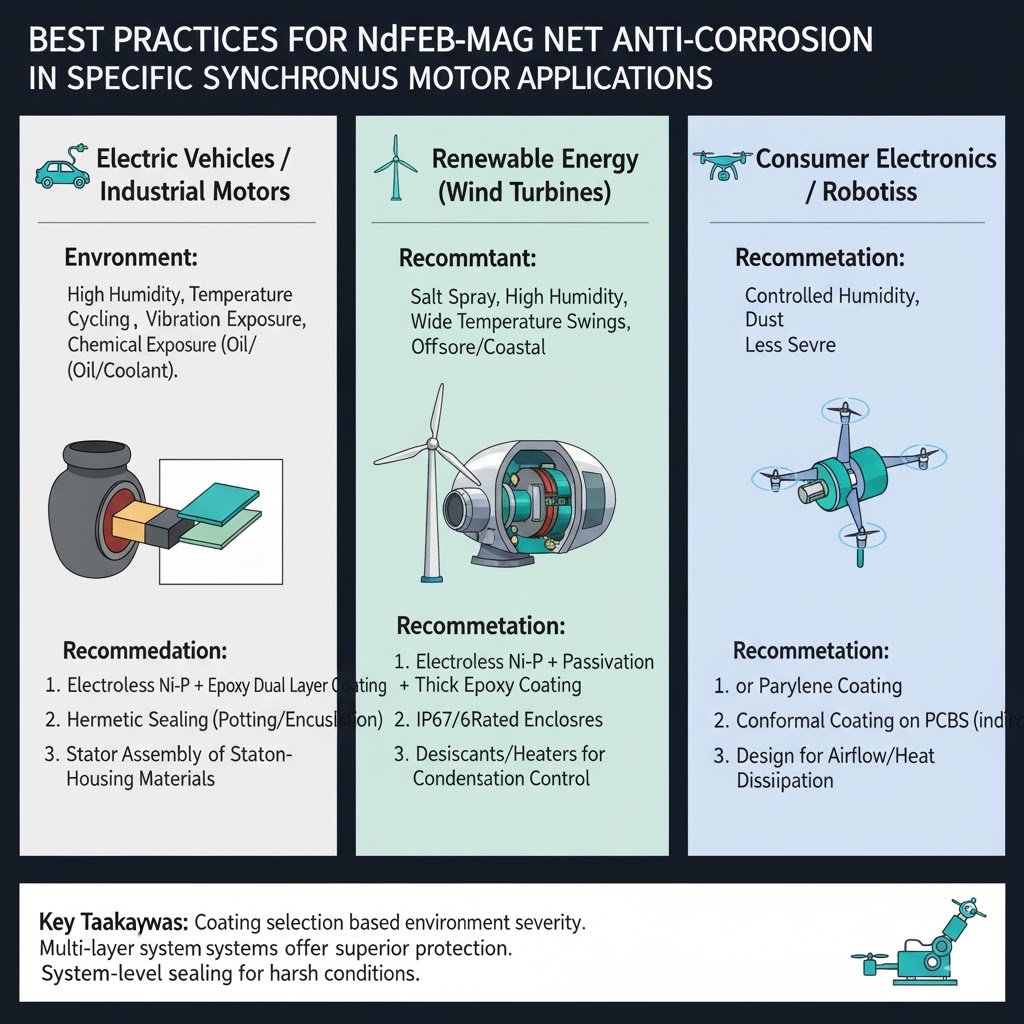

Wat zijn de beste praktijken voor specifieke synchrone motortoepassingen?

De behoeften op het gebied van corrosiebescherming variëren per toepassing. Hieronder vindt u aanbevelingen op maat voor de meest voorkomende toepassingen van synchrone motoren:

EV-tractiemotoren (hoge trillingen, thermisch fietsen)

Coating: Ni-P epoxy toplaag (Ni-P voor corrosiebestendigheid, epoxy voor flexibiliteit om trillingen/thermische cycli te weerstaan).

Uitvoering: hermetisch afgesloten rotor met siliconen pakkingen, gesegmenteerde magneten gebonden met hoge temperatuur epoxy en een droogmiddel in het rotorhuis.

Onderhoud: Inspecteer de kwaliteit van de koelvloeistof elke zes maanden, vermijd rijden door diep water (om lekken in de behuizing te voorkomen) en repareer schade aan de coating na aanrijdingen.

Windturbinegeneratoren (buiten, blootstelling aan zout water)

Coating: Zn-Ni-legering (voor kustturbines) of PVD Al₂O₃ (voor hogetemperatuurturbines in het binnenland).

Uitvoering: Labyrintafdichtingen op de rotoras, roestvrijstalen rotorkern en een regenscherm over de motor om directe blootstelling aan water te voorkomen.

Onderhoud: Jaarlijkse NDT-inspecties, maak de buitenkant van de motor elke 3 maanden schoon met zoet water (om zoutaanslag te verwijderen) en vervang de droogmiddelen elke 2 jaar.

Industriële pompmotoren (natte, chemische blootstelling)

Coating: Epoxyhars met corrosieremmers (kosteneffectief) of Ni-P (voor chemische bestendigheid).

Uitvoering: hermetische rotorafdichting, opgeplakte magneten en een corrosiebestendig rotorhuis (aluminium).

Onderhoud: Controleer maandelijks op lekkage van koelvloeistof, vervang versleten pakkingen elke 12 maanden en vermijd het gebruik van agressieve schoonmaakmiddelen in de buurt van de motor.

Samenvattend vereist de bescherming van gesinterde NdFeB-magneten in synchrone motoren een meerlaagse aanpak: effectieve oppervlaktecoatings (afgestemd op de toepassing), ontwerpoptimalisaties (poriënafdichting, rotorafdichting) en regelmatig onderhoud (inspectie, vochtbeheersing). Door deze strategieën te combineren kunnen fabrikanten en exploitanten de levensduur van de magneet verlengen van 5 tot 8 jaar tot 15 tot 20 jaar, waardoor de stilstand van de motor en de vervangingskosten worden verminderd – van cruciaal belang voor de betrouwbaarheid van elektrische voertuigen, duurzame energiesystemen en industriële apparatuur.
