Hoe wordt een gesinterde NdFeB-magneet stap voor stap vervaardigd?

Gesinterde NdFeB-magneet producten worden algemeen erkend vanwege hun uitzonderlijke magnetische sterkte en zijn essentiële componenten in industrieën zoals elektrische voertuigen, windenergie, consumentenelektronica, medische apparatuur en industriële automatisering. Het productieproces achter deze hoogwaardige magneten is complex, nauwkeurig en zeer gecontroleerd en omvat meerdere fasen, van de voorbereiding van de grondstoffen tot de uiteindelijke oppervlaktebehandeling.

In de volgende secties wordt elke stap van het productieproces gedetailleerd uitgelegd, waarbij de belangrijkste technologieën, kwaliteitscontrolepunten en vergelijkingen met andere magneettypen worden belicht.

Klik om onze producten te bezoeken: Gesinterde NdFeB-magneet

Stap 1: Selectie en bereiding van grondstoffen

De basis van een gesinterde NdFeB-magneet ligt in de grondstoffen. De belangrijkste elementen zijn onder meer:

• Neodymium (Nd) – Biedt een hoge magnetische sterkte
• Ijzer (Fe) – Vormt de belangrijkste magnetische matrix
• Borium (B) – Verbetert de coërciviteit en structurele stabiliteit

Er kunnen aanvullende elementen zoals dysprosium (Dy) of terbium (Tb) worden geïntroduceerd om de prestaties bij hoge temperaturen te verbeteren. Grondstoffen moeten voldoen aan strenge zuiverheidsnormen om stabiele magnetische eigenschappen en betrouwbaarheid op lange termijn te garanderen.

Stap 2: Legering smelten en stripgieten

Vacuüm-inductie smelten

De geselecteerde metalen worden samengesmolten in een vacuüm-inductieoven. Deze zuurstofvrije omgeving voorkomt oxidatie en zorgt voor een uniforme legeringssamenstelling. Nauwkeurige temperatuurregeling is in dit stadium van cruciaal belang.

Stripgiettechnologie

De gesmolten legering wordt snel gekoeld door middel van stripgieten, waarbij dunne vlokken of strips worden gevormd. Deze snelle stolling creëert een fijnkorrelige microstructuur, die essentieel is voor het bereiken van hoge magnetische prestaties in de uiteindelijke gesinterde NdFeB-magneet.

Stap 3: Waterstofdecrepitatie (HD)

Waterstofdecrepitatie is een uniek proces bij de productie van NdFeB-magneet. De legeringsstrips absorberen waterstofgas, waardoor ze in grof poeder breken.

Voordelen van waterstofdecrepitatie zijn onder meer:

• Verminderde mechanische belasting tijdens het slijpen
• Verbeterde poederuniformiteit
• Verbeterd magnetisch uitlijningspotentieel

Stap 4: Jetfrezen tot fijn poeder

Het grove poeder wordt verder verfijnd met behulp van straalmalen, waardoor ultrafijne deeltjes ontstaan die doorgaans variëren van 3 tot 5 micron. Controle van de deeltjesgrootte is essentieel, omdat dit de coërciviteit en remanentie rechtstreeks beïnvloedt.

In dit stadium is het poeder extreem reactief en moet het in een gecontroleerde atmosfeer worden gehanteerd om oxidatie te voorkomen.

Stap 5: Uitlijning en persen van het magnetisch veld

Magnetische oriëntatie

Om maximale magnetische prestaties te bereiken, wordt het fijne poeder uitgelijnd onder een sterk extern magnetisch veld. Dit proces oriënteert de kristalkorrels in een voorkeursrichting, waardoor anisotrope eigenschappen ontstaan.

Verdichtingsmethoden

• Matrijzenpersen – Geschikt voor eenvoudige vormen en productie van grote volumes
• Isostatisch persen – Ideaal voor complexe geometrieën en uniforme dichtheid

Het resultaat is een compact “groen lichaam” met voldoende sterkte om te hanteren voorafgaand aan het sinteren.

Stap 6: Sinteren op hoge temperatuur

Sinteren is de kernstap die het gecompacteerde poeder omzet in een dichte, solide magneet. De groene lichamen worden verwarmd in een vacuüm- of inertgasoven op temperaturen tussen 1.050°C en 1.100°C.

Tijdens het sinteren:

• Poederdeeltjes smelten samen
• De dichtheid bereikt meer dan 98% van de theoretische waarde
• Magnetische domeinen worden stabieler

Deze stap bepaalt grotendeels de uiteindelijke mechanische sterkte en magnetische prestaties van de gesinterde NdFeB-magneet.

Stap 7: Warmtebehandeling en veroudering

Na het sinteren wordt een gecontroleerde warmtebehandeling toegepast om de microstructuur te optimaliseren. Dit proces verbetert de coërciviteit en thermische stabiliteit door de korrelgrensfasen aan te passen.

Warmtebehandelingsparameters variëren afhankelijk van de toepassingsvereisten, vooral voor magneten die worden gebruikt in omgevingen met hoge temperaturen, zoals elektromotoren.

Stap 8: Precisiebewerking en vormgeving

Gesinterde NdFeB-magneetmaterialen zijn extreem hard en bros, wat conventionele bewerking moeilijk maakt. Diamantgereedschappen en CNC-slijpen worden vaak gebruikt om nauwkeurige afmetingen en nauwe toleranties te bereiken.

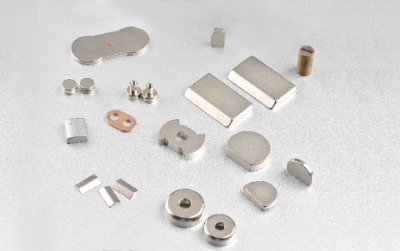

Typische vormen zijn onder meer:

• Blokken
• Ringen
• Bogen
• Aangepaste geometrieën

Stap 9: Oppervlaktecoating en corrosiebescherming

NdFeB-magneten zijn gevoelig voor corrosie vanwege hun zeldzame aardmetalen. Oppervlaktecoatings zijn essentieel om de levensduur te verlengen.

Algemene coatingopties

• Nikkel-koper-nikkel (NiCuNi) – Uitstekende algehele bescherming
• Epoxy – Geschikt voor vochtige omgevingen
• Zink – Kosteneffectieve oplossing
• Parylene – Hoge chemische bestendigheid

De keuze van de coating hangt af van de bedrijfsomstandigheden en toepassingsvereisten.

Stap 10: Magnetisatie en eindinspectie

Eenmaal gecoat, wordt de magneet gemagnetiseerd met behulp van een krachtig impulsmagneetveld. Gespecialiseerde armaturen zorgen voor de juiste magnetisatierichting.

Kwaliteitsinspectie omvat:

• Testen van magnetische eigenschappen
• Controles van maatnauwkeurigheid
• Meting van de dikte van de oppervlaktelaag
• Evaluatie van de corrosieweerstand

Vergelijking: gesinterde NdFeB-magneet versus andere magneettypen

Gesinterde NdFeB-magneet versus ferrietmagneet

• Veel hogere magnetische energiedichtheid
• Kleiner formaat voor dezelfde prestaties
• Hogere kosten en complexere productie

Gesinterde NdFeB-magneet versus gebonden NdFeB-magneet

• Sterkere magnetische prestaties
• Betere thermische stabiliteit
• Lagere vormflexibiliteit vergeleken met gebonden magneten

Toepassingen die profiteren van de productie van gesinterde NdFeB-magneten

Het geavanceerde productieproces maakt consistente prestaties in verschillende industrieën mogelijk:

• Tractiemotoren voor elektrische voertuigen
• Windturbinegeneratoren
• Industriële servomotoren
• Medische beeldapparatuur
• Hoogwaardige consumentenelektronica

Veelgestelde vragen (FAQ)

Waarom is een gesinterde NdFeB-magneet sterker dan andere magneten?

Het sinterproces creëert een dichte microstructuur met uitgelijnde korrels, waardoor het magnetische energieproduct en de coërciviteit worden gemaximaliseerd.

Kunnen gesinterde NdFeB-magneetproducten bij hoge temperaturen werken?

Standaardkwaliteiten werken tot 80–120°C, terwijl kwaliteiten met een hoge coërciviteit met zware zeldzame aardmetalen temperaturen boven 200°C kunnen weerstaan.

Is corrosiebescherming verplicht?

Ja, oppervlaktecoating is essentieel om oxidatie te voorkomen en langdurige betrouwbaarheid in de meeste omgevingen te garanderen.

Zijn aangepaste vormen mogelijk?

Precisiebewerking maakt aangepaste vormen mogelijk, hoewel complexe ontwerpen de productiekosten kunnen verhogen.

Welke factoren beïnvloeden de productiekosten?

Grondstofprijzen, magneetkwaliteit, coatingtype, maattoleranties en ordervolume hebben allemaal invloed op de uiteindelijke kosten.

Toekomstige trends in de productie van gesinterde NdFeB-magneten

Lopend onderzoek richt zich op het terugdringen van het zware gebruik van zeldzame aardmetalen, het verbeteren van recyclingtechnologieën en het verbeteren van de energie-efficiëntie tijdens de productie. Deze innovaties zijn bedoeld om de gesinterde NdFeB-magneet duurzamer te maken met behoud van zijn superieure prestaties.

Met voortdurende vooruitgang op het gebied van materiaalwetenschap en procescontrole zullen gesinterde NdFeB-magneten een cruciaal onderdeel blijven van de volgende generatie energie- en bewegingstechnologieën.
