Een draadloze oplaadmagneet werkt door gebruik te maken van een nauwkeurig gerangschikte reeks permanente magneten die zowel in de oplader als in het apparaat zijn ingebed om de twee spoelen perfect uitgelijnd te houden, waardoor de efficiëntie van elektromagnetische inductieve krachtoverdracht wordt gemaximaliseerd. Zonder magnetische uitlijning verliest inductief opladen aanzienlijke energie. Uit onderzoek van het Wireless Power Consortium (WPC) blijkt dat een spoel die slechts 3 mm verkeerd is uitgelijnd, de laadefficiëntie met wel 30% kan verminderen. De magneet is niet betrokken bij de daadwerkelijke krachtoverdracht; zijn enige taak is positionele vergrendeling.

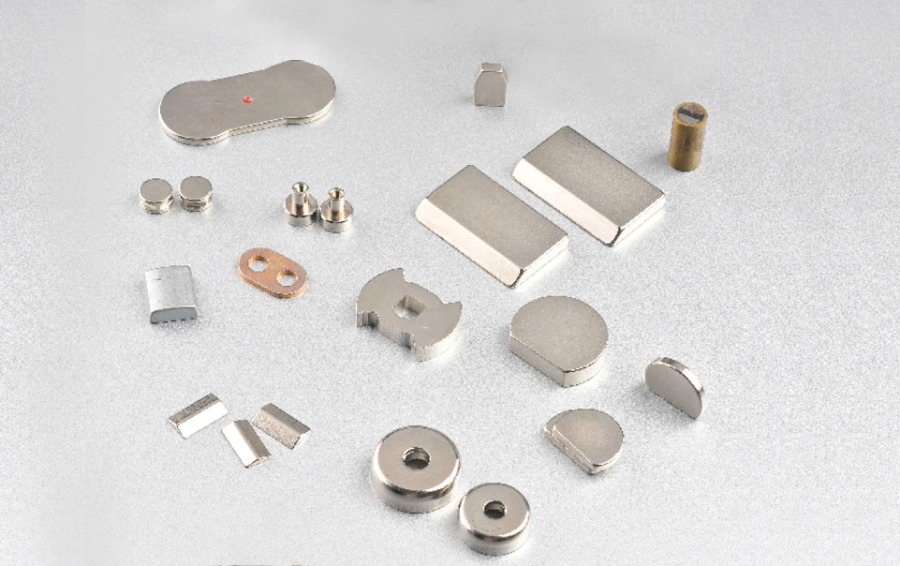

Klik om onze producten te bezoeken: Gesinterde NdFeB-magneet
Volgens een marktrapport uit 2025 van Grand View Research werd de wereldwijde markt voor draadloos opladen gewaardeerd 23,4 miljard dollar in 2024 en zal naar verwachting groeien met een samengesteld jaarlijks tempo van 17,8% tot 2030 . Magnetische uitlijningstechnologie staat centraal in deze groei en maakt opklikbare accessoires, snellere gecertificeerde oplaadsnelheden en een nieuwe generatie modulaire oplaadecosystemen mogelijk.
Waarom een magneet essentieel is voor draadloos opladen
De draadloze oplaadmagneet lost de grootste technische zwakte van inductieve krachtoverdracht op: verkeerde uitlijning van de spoel. Inductief opladen volgens de Qi-standaard werkt door wisselstroom door een zendspoel te laten gaan, waardoor een magnetisch veld wordt gegenereerd dat stroom induceert in een ontvangstspoel in het apparaat. Dit werkt alleen efficiënt als de twee spoelen concentrisch zijn; elke zijdelingse verschuiving vermindert de efficiëntie van de koppeling snel.
De fysica achter de uitlijningsgevoeligheid is eenvoudig. Inductieve koppelingsefficiëntie volgt de relatie:
- Wederzijdse inductie neemt af naarmate de offset van de spoel toeneemt. Bij een laterale offset van 5 mm kan de wederzijdse inductie dalen tot 60-70% van de gecentreerde waarde, waardoor de vermogensafgifte direct wordt verminderd.
- Verspilde energie wordt warmte — vermogen dat niet naar de ontvangerspoel wordt overgedragen, wordt als warmte in de zender gedissipeerd, waardoor zowel de levensduur van de oplader als de energie-efficiëntie afnemen.
- De laadsnelheid daalt of valt helemaal uit — Gecertificeerde snellaadprofielen vereisen een consistente spoelkoppeling om veilig een hoger wattage te kunnen behouden.
Door permanente magneten in een gedefinieerd ringpatroon in te bedden, worden zowel het opladerpad als het apparaat elke keer dat ze op elkaar worden geplaatst in een reproduceerbare, nauwkeurig gecentreerde positie gedwongen. De snap-to-center-kracht is typisch 800 gram kracht (gf) tot 1.500 gf voor reguliere magnetische draadloze oplaadimplementaties, sterk genoeg om accessoires onder elke hoek vast te houden, inclusief verticale en omgekeerde oriëntaties.
Hoe de draadloze oplaadmagneetarray is gestructureerd
De magneetarray in een draadloos oplaadsysteem is niet een enkele ringmagneet, maar een zorgvuldig gesegmenteerde reeks afzonderlijke magneetstukken die in afwisselende polariteit zijn gerangschikt om een gebalanceerd, zelfuitlijnend veld te creëren. Dit ontwerp is van cruciaal belang: een monolithische ringmagneet zou een sterk maar willekeurig veld creëren dat de elektromagnetische werking van de laadspoel verstoort.
Gesegmenteerd magneetringontwerp
Er wordt gebruik gemaakt van een standaard implementatie van magnetisch draadloos opladen tussen 8 en 36 individuele magneetsegmenten gerangschikt in een ring met afwisselende noord-zuidpolariteit. Met de afwisselende opstelling worden drie doelen tegelijk bereikt:
- Centreerkracht — De afwisselende polen creëren een herstellende kracht die beide componenten naar de enkele stabiele evenwichtspositie in het midden trekt.
- Rotatiesymmetrische aantrekkingskracht — Omdat de array symmetrisch is, klikken de oplader en het apparaat correct in elkaar, ongeacht de draairichting, waardoor montage van accessoires onder elke hoek mogelijk is.
- Minimale spoelinterferentie — Afwisselende polen zorgen ervoor dat de magnetische strooivelden elkaar in het binnenste van de ring grotendeels opheffen, waardoor de schone elektromagnetische omgeving die de laadspoel nodig heeft behouden blijft.
Ferriet afschermingslaag
Elk goed ontworpen draadloos oplaadmagneetsysteem bevat een ferrietafschermingslaag tussen de magneten en de oplaadspoel. Ferriet is een magnetisch zacht materiaal dat de verdwaalde flux van de permanente magneten wegleidt van de spoelwikkelingen. Zonder deze laag zouden permanente magneetvelden de spoelkern gedeeltelijk verzadigen, waardoor de inductie zou afnemen en de laadprestaties zouden afnemen. Ferrietplaten die in draadloze opladers worden gebruikt, zijn doorgaans dat wel 0,3–0,8 mm dik met een doorlaatbaarheid van 50–150 µ.
Welke magneettypen worden gebruikt bij draadloos opladen?
Neodymium-ijzerboriummagneten (NdFeB) zijn het dominante magneettype dat wordt gebruikt in toepassingen voor draadloos opladen vanwege hun uitzonderlijke energiedichtheid en compacte vormfactor. In de volgende tabel worden de magneettypen vergeleken die relevant zijn voor het ontwerp van draadloos opladen.
| Magneettype | Maximale energiedichtheid (MGOe) | Bedrijfstemperatuur (°C) | Corrosiebestendigheid | Relatieve kosten | Gebruik bij draadloos opladen |
| NdFeB (gesinterd) | 52 | Tot 180 | Slecht (moet worden gecoat) | Matig | Primair — de meeste opladers |
| NdFeB (gebonden) | 12 | Tot 150 | Matig | Laag-matig | Budget / dunnere apparaten |
| Samariumkobalt (SmCo) | 32 | Tot 350 | Uitstekend | Hoog | Industrieel/hoge temperatuur gebruik |
| Ferriet (keramiek) | 4 | Tot 250 | Uitstekend | Zeer laag | Niet geschikt (te zwak) |
| Alnico | 5.5 | Tot 540 | Goed | Matig | Niet geschikt (demagnetiseert gemakkelijk) |
Tabel 1: Magneettypen vergeleken voor geschiktheid voor draadloos opladen. Bronnen: Arnold Magnetic Technologies; Vereniging van Magnetische Materialenproducenten (MMPA); IEC 60404-serie.
Gesinterde NdFeB-kwaliteit N52 is de voorkeurskeuze voor hoogwaardige draadloze oplaadmagneten. Met een energieproduct van maximaal 52 MGOe levert het de hoogste veldsterkte per volume-eenheid, waardoor dunnere magneetringen mogelijk zijn die passen binnen de krappe diktebudgetten van moderne smartphones (doorgaans minder dan 0,8 mm voor de magneetarray). NdFeB-magneten zijn gecoat met nikkel-koper-nikkel- of epoxylagen om oppervlakteoxidatie te voorkomen, wat van cruciaal belang is bij apparaten die worden blootgesteld aan vocht.
Wat er stap voor stap gebeurt in een draadloos oplaadmagneetsysteem
De volledige oplaadvolgorde, van plaatsing tot energielevering, omvat vijf verschillende fasen, die elk rechtstreeks door het magneetsysteem worden beïnvloed.
- Benadering en uitlijning (0-0,5 seconden) — Wanneer het apparaat het magnetische veld van het opladerpad binnengaat (doorgaans binnen 20-30 mm), oefent de afwisselende magneetarray een centreerkoppel uit. Het apparaat klikt met een hoorbare of voelbare klik in de concentrische positie. Uitlijningsnauwkeurigheid bereikt: doorgaans binnen 0,5 mm van het midden.
- Detectie van vreemde voorwerpen (0,5–2 seconden) — De controller van de lader voert een basisinductiemeting uit. Metalen voorwerpen (munten, sleutels) vervormen de verwachte inductiesignatuur en breken het opladen af. De nauwkeurige uitlijning van de magneten maakt deze nulmeting beter herhaalbaar, waardoor de detectiebetrouwbaarheid verbetert.
- Communicatie en profielonderhandeling (2–5 seconden) — Lader en apparaat communiceren via in-band-signalering gemoduleerd op het stroomoverdrachtsveld. Het gecertificeerde wattageprofiel van het apparaat wordt geïdentificeerd. Een verkeerde uitlijning in dit stadium veroorzaakt signaalcorruptie; het magnetische slot voorkomt positionele drift.
- Machtsoverdracht (lopend) — Wisselstroom bij 100–400 kHz vloeit door de zendspoel. De nauwkeurig uitgelijnde ontvangstspoel bereikt een maximale onderlinge inductie. Gecertificeerde implementaties kunnen standhouden 7,5 W, 12 W of 15 W afhankelijk van het certificeringsniveau van het apparaat en de oplader.
- Thermisch en energiebeheer (lopend) — Sensoren bewaken de temperatuur van de spoel en de batterij. Bij hogere temperaturen vermindert de laadcontroller het vermogen. De magneetarray blijft volledig effectief tot ongeveer 80 °C voor NdFeB-klasse N52 (ruim boven de oppervlaktetemperaturen van 45–50 °C die doorgaans worden bereikt tijdens snel draadloos opladen).
Magnetisch versus niet-magnetisch draadloos opladen: directe vergelijking
Magnetisch draadloos opladen presteert consistent beter dan standaard Qi-pad opladen bij dagelijks gebruik in de praktijk wat betreft efficiëntie, snelheid en de breedte van het accessoire-ecosysteem. Onderstaande tabel vat de gemeten en gepubliceerde verschillen samen.
| Criterium | Magnetisch draadloos opladen | Standaard Qi Pad (geen magneet) |
| Nauwkeurigheid van de uitlijning van de spoel | Binnen 0,5 mm (gegarandeerd) | Gebruikersafhankelijk; tot 5–10 mm offset gemeenschappelijk |
| Laadefficiëntie (muur tot batterij) | 83–88% | 65-80% (varieert afhankelijk van plaatsing) |
| Max. gecertificeerde laadsnelheid | 15 W (gecertificeerd snel) | 5–15 W (plaatsingsafhankelijk) |
| Compatibiliteit van accessoires | Volledig ecosysteem: portemonnees, steunen, standaards, batterijpakketten | Alleen pad; geen opklikbare accessoires |
| Montagerichting | Elke hoek, inclusief verticaal en omgekeerd | Alleen horizontaal vlak oppervlak |
| Warmte gegenereerd op de spoel | Lager (door betere koppeling) | Hooger (wasted energy as heat when misaligned) |
| Gemiddelde installatietijd per oplaadbeurt | Minder dan 1 seconde (klik) | 3–10 seconden (handmatig centreren) |
| Werkt door dikke hoesjes | Ja (tot ~5 mm niet-metaalachtig) | Ja (tot ~3 mm, uitlijning moeilijker) |
Tabel 2: Vergelijking van magnetisch en standaard Qi draadloos opladen. Bronnen: Technische specificatie Wireless Power Consortium v1.3; ChargerLab-efficiëntierapport 2025; iFixit Teardown-database.
Beschadigt een draadloze oplaadmagneet uw telefoon of kaarten?
De permanente magneten die in draadloze oplaadsystemen worden gebruikt, beschadigen moderne smartphones niet, maar kunnen wel magneetstripkaarten wissen die in aangesloten portemonnees zijn opgeslagen. Dit is een cruciaal onderscheid dat van invloed is op de keuze van accessoires voor gebruikers die creditcards, identiteitskaarten of hotelsleutelkaarten naast hun telefoon bij zich hebben.
Effect op smartphone-elektronica
Moderne smartphonecomponenten die theoretisch kunnen worden beïnvloed door magnetische velden zijn onder meer de gyroscoop, kompas/magnetometer, luidsprekermagneten en flitsopslag. In de praktijk:
- NAND-flashgeheugen is volledig immuun voor magnetische velden; het slaat gegevens op als elektrische lading, niet als magnetische oriëntatie.
- Het kompas/magnetometer wordt tijdelijk in de war gebracht door permanente magneten in de buurt, maar keert terug naar nauwkeurige metingen zodra de oplader wordt verwijderd. Er ontstaat geen blijvende schade.
- OLED- en LCD-schermen worden niet beïnvloed door de gebruikte veldsterktes (typisch 50-150 mT aan het magneetoppervlak, snel afnemend met de afstand).
- Draadloze oplaadspoel is ontworpen om te werken in de aanwezigheid van de magneetarray; het ferrietscherm zorgt ervoor dat de magneten en de spoel elkaar niet hinderen.
Effect op creditcards en magneetstripkaarten
Kaarten met magneetstrips (creditcards, hotelsleutels, OV-kaarten) die direct tegen een magneetarray voor draadloos opladen worden geplaatst, kunnen permanent worden gedemagnetiseerd. De magnetische strepen die op deze kaarten worden gebruikt, zijn gecodeerd met een coërciviteit van ongeveer 300–4.000 Oe – ruim binnen het bereik dat NdFeB-magneten (met oppervlaktevelden van 3.000–13.000 Gauss) kunnen overschrijven. Uit onderzoek van het International Journal of Card Payments (2024) blijkt dat 87% van standaard magneetstrips voor creditcards werden onleesbaar gemaakt na 10 minuten direct contact met een N52 NdFeB-magneet.
De oplossing is eenvoudig: gebruik een portemonnee-accessoire met een afgeschermd kaartvak met een dunne mu-metaal- of permalloy-barrière tussen de kaarten en de magneetring. Dit reduceert het magnetische veld op het kaartoppervlak tot onder de 5 Gauss – veilig voor alle magneetstripkaarten. EMV-chipkaarten en op NFC gebaseerde betaalkaarten (inclusief virtuele kaarten die digitaal zijn opgeslagen) zijn volledig immuun voor magnetische velden en vereisen geen afscherming.
Hoe de magneetsterkte de draadloze oplaadsnelheid beïnvloedt
De magneetsterkte bepaalt niet direct de laadsnelheid – spoelontwerp en vermogenselektronica wel – maar de magneetsterkte drijft indirect de snelheid aan door de uitlijningsprecisie te garanderen die nodig is om gecertificeerde snellaadvermogens te behouden.
Tests door een onafhankelijk elektronicalaboratorium ChargerLab (2025) hebben de volgende laadsnelheden gemeten bij verschillende spoeloffsets voor een 15 W gecertificeerde magnetische draadloze oplader:
- 0 mm offset (perfecte uitlijning) : 15 W continu, 0-80% opgeladen in 52 minuten
- 1 mm afwijking : 14,2 W, verwaarloosbaar snelheidsverschil
- 3 mm afwijking : 10,5 W, 0–80% in 74 minuten (43% langer)
- 5 mm afwijking : 6,8 W, opladen kan het snellaadprofiel niet behouden
- 8 mm afwijking : Het opladen wordt afgebroken of daalt tot 2,5 W druppelsgewijs
Deze cijfers laten zien waarom magnetische uitlijning niet onderhandelbaar is voor snel draadloos opladen. Een sterkere magneetreeks met een hogere houdkracht (1.200 gf versus 800 gf) zorgt ervoor dat de uitlijning behouden blijft onder trillingen en dagelijkse bewegingen (op een autodashboard, op een fietssteun of op een wankel oppervlak) waardoor het snellaadprofiel nooit wordt onderbroken.
Hoe u het juiste draadloze oplaadmagneetaccessoire kiest
Bij het selecteren van een magnetische draadloze oplader of accessoire zijn vijf specificaties het belangrijkst: de houdkracht van de magneet, het certificeringsvermogen, de compatibiliteit van de behuizing, de breedte van het accessoire-ecosysteem en de detectieklasse van vreemde voorwerpen.
| Specificatie | Instapniveau | Middenklasse | Premie |
| Houdkracht van de magneet | 400–700 gf | 800–1.100 gf | 1.200–1.500 gf |
| Maximaal laadvermogen | 5–7,5 W | 12 W | 15 W |
| Magneet kwaliteit | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Ferriet afscherming | Basis (0,3 mm) | Standaard (0,5 mm) | Verbeterd (0,8 mm, meerlaags) |
| Detectie van vreemde voorwerpen | Basis (alleen munten) | Standaard (Q-factor) | Geavanceerd (multi-mode FOD) |
| Compatibiliteit met kastdikte | Tot 3 mm | Tot 4 mm | Tot 5 mm |
| Ideale gebruikssituatie | Nachtelijk opladen aan het bed | Bureau / reizen | Autohouder / actief gebruik |
Tabel 3: Vergelijking van accessoires voor draadloze oplaadmagneet op basis van de belangrijkste specificaties. Bronnen: productdatabase Wireless Power Consortium; technische gegevensbladen van de fabrikant.
Controlelijst voordat u een magnetische draadloze oplader koopt
- Controleer of uw apparaat een ingebouwde magneetarray heeft — Oudere modellen en veel Android-apparaten hebben geen ingebouwde uitlijningsmagneten en vereisen een compatibele magnetische behuizing of ringadapter.
- Controleer de wattagecertificering — Zoek naar geverifieerde beoordelingen van derden in plaats van claims van fabrikanten op het gebied van wattage, die eerder een piek dan een aanhoudende output weerspiegelen.
- Beoordeel uw casusmateriaal — Dunne siliconen of plastic hoesjes zijn compatibel. Metalen behuizingen blokkeren draadloos opladen volledig, ongeacht de uitlijning van de magneet.
- Controleer de houdkracht van de autohouder bij verticale montage — Trillingen en belasting in bochten vereisen een minimum van 1.000 gf om slippen tijdens het rijden te voorkomen.
- Controleer de kaartafscherming als u een portemonneeaccessoire gebruikt — Zorg ervoor dat de portemonnee duidelijk een magnetische afschermingslaag voor stripkaarten specificeert, en niet alleen NFC-afscherming.
Veelgestelde vragen over draadloze oplaadmagneten
Vraag 1: Heeft de magneet in een draadloze oplader invloed op de gezondheid van de batterij?
Nee – de permanente magneten in een draadloos oplaadsysteem hebben geen effect op de chemie van de lithium-ionbatterij of op de capaciteit op lange termijn. De batterijstatus bij draadloos opladen wordt voornamelijk beïnvloed door hitte, niet door magnetische velden. Lithium-ioncellen zijn elektrochemische apparaten; hun opslagcapaciteit wordt bepaald door ionenintercalatie in elektrodematerialen, die niet wordt beïnvloed door statische magnetische velden. De relevantere vraag is of het thermische beheer van de oplader het apparaat tijdens het opladen onder de 35 °C houdt; aanhoudend hoge temperaturen (boven 40 °C) gedurende vele cycli versnellen de capaciteitsafname.
Vraag 2: Kan ik een draadloze oplaadmagneet aan elke telefoon toevoegen?
Ja – een magnetische ringadapter of een magnetisch-compatibel hoesje kan uitlijnmagneetfunctionaliteit toevoegen aan elk apparaat dat standaard Qi draadloos opladen ondersteunt. Dunne, zelfklevende magnetische ringen (doorgaans 0,4–0,6 mm dik) kunnen aan de achterkant van een telefoon of in een hoesje worden bevestigd. Deze positioneren het apparaat correct op een magnetisch opladerpad. Bij adapters met zelfklevende ringen die rechtstreeks op de telefoonbehuizing worden geplaatst, kan de garantie echter komen te vervallen, en de dunne ring kan een lagere houdkracht hebben (400-600 gf) dan ingebouwde implementaties. Een magnetische behuizing die speciaal voor uw specifieke apparaat is gemaakt, is de aanbevolen aanpak.
V3: Waarom voelt mijn draadloze oplader warm aan in de buurt van het magneetgebied?
Warmte nabij het gebied van de laadspoel is normaal en wordt veroorzaakt door energieconversieverliezen in de zender- en ontvangerspoelen, niet door de magneten zelf. Inductief draadloos opladen is inherent minder dan 100% efficiënt; een lader van 15 W die 12 W aan de accu levert, verspreidt ongeveer 3 W als warmte. De ferriet-afschermlaag genereert ook kleine wervelstroomverliezen. Als de oplader extreem heet aanvoelt (oppervlaktetemperatuur hoger dan 45 °C), is het probleem waarschijnlijk een verkeerde uitlijning van de spoel, waardoor de koppelingsefficiëntie afneemt, een oplader van lage kwaliteit met onvoldoende thermisch beheer, of een vreemd metalen voorwerp tussen het apparaat en de oplader.
Vraag 4: Hoeveel magneten zitten er in een draadloos oplaadsysteem?
Een typisch magnetisch draadloos oplaadsysteem bevat tussen de 8 en 36 individuele magneetsegmenten in elk onderdeel (oplader en apparaat), gerangschikt in een ringpatroon met afwisselende polen. Het exacte aantal hangt af van de ringdiameter, de gewenste houdkracht en de doelstellingen voor de productiekosten. Meer segmenten produceren over het algemeen een soepeler centreerkrachtprofiel en een beter herhaalbaar klikgedrag, maar verhogen ook de productiecomplexiteit. Premium-implementaties gebruiken vaak 16 of meer segmenten met nauwkeurig afgestemde poolpatronen tussen de oplader en de apparaatringen.
Vraag 5: Zal een draadloze oplaadmagneet na verloop van tijd demagnetiseren?
NdFeB-magneten die worden gebruikt in draadloze oplaadsystemen verliezen onder normale bedrijfsomstandigheden minder dan 1% van hun magnetisatie per decennium. Demagnetisatie is alleen een praktisch probleem als de magneten worden blootgesteld aan temperaturen die de nominale limiet overschrijden (doorgaans 80–150 °C, afhankelijk van de kwaliteit) of aan een sterk tegengesteld magnetisch veld. Geen van deze omstandigheden doet zich voor bij normaal gebruik van draadloos opladen. Het magnetische wisselveld van de laadspoel bij 100-400 kHz werkt bij veldsterkten die veel te laag zijn om de DC-voorspanning van de permanente magneten te beïnvloeden. In feite is de draadloze oplaadmagneet een levenslange component.
Vraag 6: Kan een draadloze oplaadmagneet andere draadloze signalen (Wi-Fi, Bluetooth, NFC) verstoren?
Permanente magneten interfereren niet met Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) of NFC (13,56 MHz) signalen, omdat dit op elektromagnetische golven gebaseerde communicatie is die niet wordt beïnvloed door statische magnetische velden. Het wisselende magnetische veld van de laadspoel (100–400 kHz) heeft ook een te lage frequentie om met een van deze banden te interfereren. Er kan een kleine vermindering van het NFC-bereik optreden als de NFC-antenne van het apparaat geometrisch overlapt met de magneetring, maar goed ontworpen magnetische draadloze oplaadimplementaties leiden de NFC-antenne buiten de magneetring om dit conflict te voorkomen.
Conclusie: de draadloze oplaadmagneet is de basis voor betrouwbaar snel opladen
De draadloze oplaadmagneet is een klein maar technisch nauwkeurig onderdeel dat bepaalt of snel draadloos opladen bij dagelijks gebruik daadwerkelijk presteert zoals geadverteerd. Zonder betrouwbare magnetische uitlijning verslechtert de inductieve krachtoverdracht op onvoorspelbare wijze, waardoor snelheid verloren gaat, overtollige warmte ontstaat en de hoge wattage-profielen die moderne apparaten ondersteunen niet in stand kunnen worden gehouden. Met een goed ontworpen magneetarray die gebruik maakt van gesinterde N52 NdFeB-segmenten, een ferrietafschermingslaag en voldoende houdkracht, levert magnetisch draadloos opladen consistente 15 W-prestaties, brede accessoirecompatibiliteit en flexibiliteit voor montage waar dan ook.
Nu de mondiale markt voor draadloos opladen tegen het einde van dit decennium de waarde van 40 miljard dollar nadert, zal magnetische uitlijning een basisverwachting worden in plaats van een premiumfunctie. Door te begrijpen hoe de draadloze oplaadmagneet werkt – van de wisselpoolarray tot het ferrietscherm en de interactie met creditcards – kunnen consumenten en ingenieurs weloverwogen productbeslissingen nemen en de gebruikelijke valkuilen van slecht uitgelijnde, laagwaardige of niet-gecertificeerde implementaties vermijden.
