Neodymiummagneten worden gemaakt via een poedermetallurgisch proces dat een nauwkeurige legering van neodymium, ijzer en boor (Nd₂Fe₁₄B) omzet in dicht gesinterde magnetische blokken, die vervolgens worden bewerkt, gecoat en gemagnetiseerd. Het hele proces – van ruw erts tot afgewerkte magneet – omvat acht verschillende productiefasen, die elk strenge temperatuur- en atmosferische controles vereisen om de sterkste permanente magneetprestaties ter wereld te bereiken.

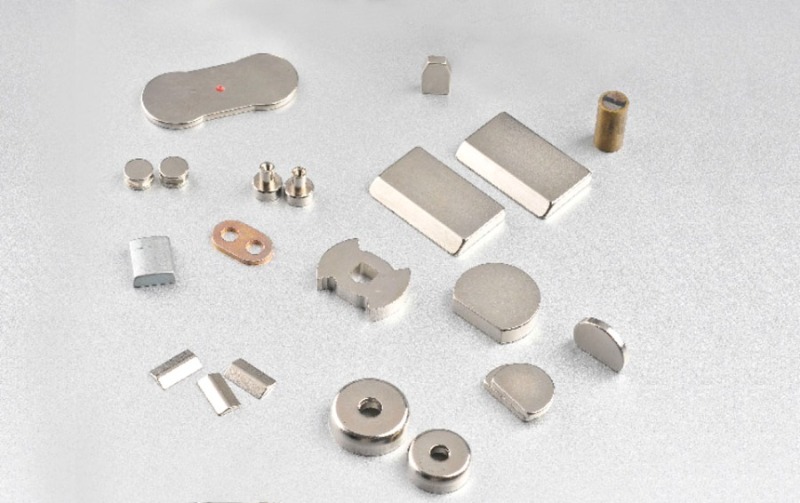

Klik om onze producten te bezoeken: Gesinterde NdFeB-magneet
In deze handleiding wordt elke stap uitgelegd hoe neodymiummagneten worden gemaakt , waarom elke fase ertoe doet, hoe verschillende kwaliteiten zich verhouden, en wat ingenieurs en kopers moeten weten bij de inkoop van deze cruciale componenten voor motoren, sensoren, luidsprekers, windturbines en medische apparaten.
Welke grondstoffen worden gebruikt om neodymiummagneten te maken?
Drie primaire elementen vormen de basis van elke neodymiummagneet: neodymium (een zeldzaam aardmetaal), ijzer en boor – gecombineerd in de intermetallische verbinding Nd₂Fe₁₄B. Het is niet onderhandelbaar om de elementaire verhouding precies goed te krijgen; zelfs een afwijking van 1% in het neodymiumgehalte kan het maximale energieproduct (BHmax) van de magneet met 5–10% verschuiven.
Kernlegeringselementen
- Neodymium (Nd) — doorgaans 29-32 gewichtsprocent; voornamelijk afkomstig van bastnäsiet- en monazietertsen; levert de hardmagnetische fase
- Ijzer (Fe) — 64-66 gewichtsprocent; zorgt voor hoge verzadigingsmagnetisatie en vormt de structurele matrix van de legering
- Borium (B) — ongeveer 1 gewichtsprocent; stabiliseert de tetragonale kristalstructuur die essentieel is voor hoge coërciviteit
Prestatieverbeterende additieven
Neodymiummagneten van hogere kwaliteit bevatten extra zeldzame aardelementen en overgangsmetalen om de coërciviteit bij hoge temperaturen en de corrosieweerstand te verbeteren:
- Dysprosium (Dy) / Terbium (Tb) — toegevoegd met 0,5–5% om de coërciviteit bij verhoogde temperaturen te vergroten; kritisch voor EV-motormagneten die werken boven 120°C
- Kobalt (Co) — verbetert de Curie-temperatuur en vermindert de temperatuurgevoeligheid van de magnetische output
- Aluminium (Al), Koper (Cu), Gallium (Ga) — korrelgrenstechnische additieven die de sinterporositeit verminderen en de corrosieweerstand verbeteren
- Praseodymium (Pr) - vaak vervangen door een deel van het neodymiumgehalte (waarbij "NdPr-legeringen" worden gevormd) om de kosten te verlagen zonder aanzienlijke prestaties op te offeren
Hoe worden neodymiummagneten gemaakt? Het 8-fasen productieproces
De productie van neodymiummagneet volgt een gesinterde poedermetallurgieroute die bestaat uit acht gecontroleerde fasen: het smelten van legeringen, stripgieten, waterstofdecrepitatie, straalfrezen, persen, sinteren, machinaal bewerken en oppervlaktecoating - gevolgd door uiteindelijke magnetisatie.
Fase 1 — Smelten van legeringen en stripgieten
Nauwkeurig afgewogen grondstoffen worden in een vacuüm-inductieoven samengesmolten bij temperaturen tussen de 1.350°C en 1.450°C . De vacuümomgeving (druk lager dan 0,1 Pa) voorkomt oxidatie van het reactieve neodymiumgehalte. De gesmolten legering wordt vervolgens snel gestold met behulp van de stripgiettechniek : de smelt wordt op een watergekoelde roterende koperen rol gegoten, waardoor dunne vlokken (0,2–0,4 mm dik) worden geproduceerd met een fijne, homogene microstructuur.
Stripgieten verving het conventionele boekgieten omdat het de vorming van alfa-ijzer (α-Fe) vrije fase met meer dan 80% vermindert, wat zich direct vertaalt in een hogere remanentie in de voltooide magneet. Er worden koelsnelheden van 10³–10⁴ °C/seconde bereikt, waardoor de gewenste Nd₂Fe₁₄B-korrelstructuur wordt behouden.
Fase 2 — Waterstofdecrepitatie (HD)
De gegoten legeringsvlokken worden blootgesteld aan waterstofgas bij 200–300 °C, waardoor het materiaal waterstof absorbeert en spontaan in een grof poeder breekt – een proces dat waterstofdecrepitatie wordt genoemd. De Nd-rijke korrelgrensfase absorbeert bij voorkeur waterstof, waardoor selectief bros scheuren langs de korrelgrenzen ontstaat.
Deze stap is van cruciaal belang omdat hierdoor de brosse legering veilig wordt afgebroken zonder de vervuiling of hitte te introduceren die mechanisch verbrijzelen zou veroorzaken. Het resulterende HD-poeder heeft deeltjesgroottes van 100–500 µm, klaar voor fijnmalen.
Fase 3 — Jetfrezen
Het HD-poeder wordt in een straalmolen gevoerd waar stikstof- of argongasstromen met hoge snelheid de deeltjes versnellen tot supersonische snelheden, waardoor botsingen tussen de deeltjes ontstaan die het materiaal vermalen tot een gemiddelde deeltjesgrootte van 3-5 µm.
De deeltjesgrootteverdeling wordt strak gecontroleerd omdat deze het aantal korrels met één domein in de uiteindelijke magneet bepaalt - en de coërciviteit (Hcj) schaalt rechtstreeks met de korreldichtheid met één domein. Extra grote deeltjes (>10 µm) bevatten meerdere magnetische domeinen en verminderen de coërciviteit; te kleine deeltjes (<1 µm) zijn te reactief en oxideren gemakkelijk. Het zuurstofgehalte in de maalatmosfeer wordt beneden 50 ppm gehouden om oppervlakteoxidatie van het neodymiumrijke poeder te voorkomen.
Fase 4 — Magnetisch veldpersen (oriëntatie en verdichting)
Het fijne poeder wordt in groene compacts geperst binnen een sterk aangelegd magnetisch veld van 1,5-2,5 Tesla, dat de c-as van elk poederdeeltje evenwijdig aan de veldrichting uitlijnt - waardoor de anisotrope oriëntatie wordt vergrendeld die neodymiummagneten hun uitzonderlijke prestaties geeft.
Er worden twee persmethoden gebruikt:
- Matrijzenpersen in een magnetisch veld (axiaal of transversaal) — meest voorkomende; past een verdichtingsdruk van 100–200 MPa toe; produceert blokken of schijven in de vorm van een bijna netvorm
- Isostatisch persen (wetbag CIP) — in slurry gesuspendeerd poeder wordt isostatisch geperst bij 200–300 MPa; bereikt een hogere groendichtheid en een betere oriëntatie-uniformiteit voor complexe vormen
De groene compact heeft in dit stadium een dichtheid van ongeveer 3,5–4,0 g/cm³ – ver onder de theoretische dichtheid van 7,5 g/cm³ – en is mechanisch kwetsbaar. Het moet in een inerte atmosfeer worden gehanteerd om oxidatie vóór het sinteren te voorkomen.
Fase 5 — Vacuümsinteren en gloeien
Sinteren is de meest kritische thermische stap: groene compacts worden in een vacuümoven gedurende 2 tot 5 uur verwarmd tot 1.050–1.100 °C, waardoor sinteren in de vloeistoffase ontstaat waardoor de compact wordt verdicht tot meer dan 99% van de theoretische dichtheid.
Tijdens het sinteren bevochtigt een Nd-rijke vloeibare fase (smeltpunt ~665°C) de korrelgrenzen en trekt deeltjes samen door capillaire werking. Deze verdichting elimineert de porositeit tussen de deeltjes en produceert een microstructuur van Nd₂Fe₁₄B-korrels (5-10 µm gemiddelde diameter) omgeven door een dunne, continue Nd-rijke korrelgrensfase - de structuur die een hoge coërciviteit mogelijk maakt.
Na het sinteren ondergaat het onderdeel een tweetraps-gloeibehandeling: eerst bij 900°C gedurende 1 à 2 uur, daarna bij 500–600°C gedurende 1 à 3 uur. Het uitgloeien bij lagere temperatuur optimaliseert de samenstelling van de korrelgrens, waardoor de coërciviteit met 10-20% toeneemt in vergelijking met gesinterde onderdelen.
Fase 6 — Bewerken en snijden
Gesinterde neodymiummagneetblokken zijn extreem hard (Vickers-hardheid ~570 HV) en bros, dus alle vormgeving wordt uitgevoerd door diamantslijpen, draadvonken of meerdraads snijden in plaats van conventionele bewerking.
Snijwielen met diamantcoating die in koelvloeistof lopen, snijden blokken tot schijven, segmenten, bogen of aangepaste profielen met toleranties van ±0,05 mm op precisiekwaliteiten. Bij het snijden ontstaat fijn magnetisch stof, dat wordt opgevangen en gerecycled. De randen zijn afgeschuind om het risico op afbrokkelen tijdens het coaten en monteren te verminderen.
Fase 7 — Oppervlaktecoating en corrosiebescherming
Kale neodymiummagneten corroderen snel onder omgevingsomstandigheden - de Nd-rijke korrelgrensfase reageert met vocht en zuurstof, waardoor het oppervlak binnen enkele dagen afbladdert - dus elke voltooide magneet krijgt ten minste één beschermende coating.
| Coatingtype | Dikte (µm) | Bestand tegen zoutsproei | Bedrijfstemperatuur | Typisch gebruiksscenario |
| Nikkel-koper-nikkel (NiCuNi) | 15–25 | 24–96 uur | Tot 200°C | Algemeen industrieel, sensoren |
| Zink (Zn) | 8–15 | 12–48 uur | Tot 150°C | Kostengevoelige toepassingen |
| Epoxyhars | 15–25 | 48–240 uur | Tot 150°C | Omgevingen met hoge luchtvochtigheid |
| Fosfaat epoxy | 10–20 | 24–72 uur | Tot 120°C | Gebonden magneetassemblages |
| Goud / Zilver (edelmetaal) | 1–5 | >500 uur | Tot 250°C | Medische implantaten, ruimtevaart |
Tabel 1: Vergelijking van neodymium-magneetoppervlaktecoatings op basis van dikte, corrosieweerstand, bedrijfstemperatuur en toepassingsgeschiktheid.
Fase 8 — Magnetisatie
Neodymiummagneten worden als laatste productiestap gemagnetiseerd door het gecoate onderdeel te onderwerpen aan een gepulseerd magnetisch veld van 3 à 5 Tesla - ruim boven het coërcitieve veld van de magneet - waardoor alle magnetische domeinen parallel aan de beoogde richting worden uitgelijnd.
Magnetisatie wordt als laatste uitgevoerd (na machinale bewerking en coating), omdat sterk gemagnetiseerde onderdelen ferroresten aantrekken en gevaarlijk zijn bij het hanteren in productieomgevingen. Een magnetisator met condensatorontlading levert een puls van een milliseconde via een op maat gewikkelde spoelarmatuur die is ontworpen voor de specifieke magneetvorm. Gedeeltelijke magnetisatie (bijvoorbeeld meerpolige patronen in ringmagneten) wordt bereikt met behulp van gesegmenteerde spoelarrays.
Welke neodymium-magneetkwaliteiten zijn beschikbaar en hoe verschillen ze?
Neodymium-magneetkwaliteiten worden aangeduid met hun maximale energieproduct (BHmax in MGOe), gevolgd door een letterachtervoegsel dat hun coërciviteitsvermogen bij hoge temperaturen aangeeft - variërend van standaard (geen achtervoegsel) via H, SH, UH, EH tot AH voor de thermisch meest stabiele kwaliteiten.
| Rang | BHmax (MGOe) | Remanentie Br (T) | Maximale bedrijfstemperatuur | Dy/Tb-inhoud | Typische toepassing |
| N35–N52 (standaard) | 35–52 | 1,17–1,48 | 80°C | Geen | Luidsprekers, consumentenelektronica |
| N35H–N50H | 35–50 | 1,17–1,43 | 120°C | Laag | BLDC-motoren, pompen |
| N35SH–N45SH | 35–45 | 1,17–1,35 | 150°C | Middelmatig | Servomotoren, robotica |
| N28UH–N40UH | 28–40 | 1,04–1,26 | 180°C | Hoog (dy-zwaar) | EV-tractiemotoren |
| N28EH–N38EH | 28–38 | 1,04–1,22 | 200°C | Zeer hoog (Dy Tb) | Actuatoren voor de lucht- en ruimtevaart |
| N28AH–N33AH | 28–33 | 1,04–1,15 | 220°C | Maximaal (Tb-rijk) | Hoogwaardige geothermische energie, onder in het boorgat |
Tabel 2: Vergelijking van neodymiummagneetkwaliteiten per energieproduct, remanentie, maximale bedrijfstemperatuur, gehalte aan zeldzame aardmetalen en toepassing.
Hoe verhouden gesinterde neodymiummagneten zich tot gebonden neodymiummagneten?
Gesinterde neodymiummagneten bieden tot driemaal het magnetische energieproduct van gebonden soorten, maar zijn beperkt tot eenvoudigere geometrieën; gebonden magneten offeren magnetische prestaties op in ruil voor complexe netvormige onderdelen zonder bewerkingsafval.
Gebonden neodymiummagneten worden geproduceerd door snel gedoofd NdFeB-poeder (deeltjesgrootte 50-200 µm) te mengen met een polymeer bindmiddel (meestal nylon, PPS of epoxy) en het mengsel onder druk te gieten of te spuitgieten tot de uiteindelijke vorm. Omdat het poeder willekeurig georiënteerd is (isotroop), bereiken de BHmax-waarden slechts 8–12 MGOe – vergeleken met 35–52 MGOe voor anisotrope gesinterde kwaliteiten.
| Eigendom | Gesinterde NdFeB | Gebonden NdFeB |
| BHmax (MGOe) | 35–55 | 5–12 |
| Dichtheid (g/cm³) | 7,4–7,6 | 5,0–6,2 |
| Vorm complexiteit | Laag (requires machining) | Hoog (netvormgieten) |
| Corrosiebestendigheid (kaal) | Slecht (vereist coating) | Matig (polymeerbindmiddel helpt) |
| Dimensionale tolerantie | ±0,05 mm (grond) | ±0,03 mm (gegoten) |
| Relatieve kosten per eenheid | Hoger | Laager (at scale) |
| Typische toepassingen | EV-motoren, windturbines, MRI | Harde schijven, stappenmotoren, sensoren |
Tabel 3: Directe vergelijking van gesinterde versus gebonden neodymiummagneten op basis van de belangrijkste prestatie- en productiekenmerken.
Waarom is kwaliteitscontrole zo cruciaal bij de productie van neodymiummagneet?
Een enkele partij neodymiummagneten die niet aan de specificaties voldoet, kan in het veld demagnetisatie van de motor veroorzaken, wat 10 tot 100 keer meer kost dan de magneet zelf aan garantieclaims en herbewerking van de assemblage, waardoor strenge kwaliteitscontrole het commercieel belangrijkste aspect van het productieproces wordt.
Standaard kwaliteitscontroletests die op elke productiepartij worden uitgevoerd, omvatten:
- Testen van magnetische eigenschappen (BH-curve) — hysteresisgrafiekmeting van Br, Hcb, Hcj en BHmax volgens IEC 60404-5 / MMPA-normen
- Dimensionale inspectie — CMM- of optische comparatorverificatie op trektoleranties (typisch ±0,05 mm voor gesinterde kwaliteiten)
- Zoutsproeitesten (ASTM B117) — corrosiebestendigheid van de coating geverifieerd bij 35 °C, 5% NaCl-atmosfeer
- Coatinghechting (cross-cut test, ISO 2409) — waarborgt de integriteit van de coating onder mechanische belasting
- Verouderingstest bij hoge temperaturen — magneten die gedurende 100 uur op de nominale maximumtemperatuur worden gehouden; fluxverlies moet onder de 5% blijven
- XRF / ICP chemische analyse — bevestigt de legeringssamenstelling binnen ±0,5% van het gespecificeerde gehalte aan zeldzame aardmetalen
- Dichtheidsmeting — Archimedes-methode; een dichtheid lager dan 7,40 g/cm³ duidt op onaanvaardbare porositeit bij gesinterde kwaliteiten
Welke innovaties bepalen hoe Neodymium-magneten vandaag de dag worden gemaakt?
Drie belangrijke innovaties herdefiniëren de productie van neodymiummagneet: korrelgrensdiffusietechnologie (GBD), zware reductiestrategieën voor zeldzame aardmetalen en additieve productie van magneetassemblages.
Graangrensdiffusie (GBD)
GBD is de commercieel meest significante recente innovatie. In plaats van dysprosium of terbium gelijkmatig door de legering te mengen, wordt een Dy/Tb-fluoride- of oxidecoating op het magneetoppervlak aangebracht en vervolgens langs korrelgrenzen bij 800–950 °C verspreid. De zware zeldzame aardmetalen concentreren zich precies daar waar ze nodig zijn – op korreloppervlakken – waardoor de coërciviteit met 30-50% toeneemt, terwijl er 50-70% minder dysprosium wordt gebruikt dan conventionele mengmethoden. Voor EV-fabrikanten die te maken hebben met beperkingen in het aanbod van dysprosium is deze verbetering transformerend.
Lage of nul zware zeldzame-aardeformuleringen
Onderzoeksprogramma's gericht op net-zero dysprosiummagneten vorderen door middel van korrelverfijning tot deeltjesgroottes van minder dan 3 µm. Fijnere korrels met één domein kunnen Hcj-waarden boven 25 kOe bereiken zonder dysprosium bij temperaturen tot 120 ° C – voldoende voor veel EV-motorontwerpen. Hete-vervormingsverwerking, een alternatief voor sinteren, produceert nanokristallijne microstructuren met korrelgroottes van 200–400 nm, waardoor coërciviteitswaarden mogelijk zijn die onmogelijk zijn bij conventioneel sinteren.
Additieve productie en gebonden complexe geometrieën
Binderjetting en op extrusie gebaseerd 3D-printen van NdFeB-polymeercomposieten produceren nu complexe magneetvormen – waaronder Halbach-arrays, gesegmenteerde ringen en topologie-geoptimaliseerde motorrotoren – die onmogelijk te vervaardigen zijn met conventionele bewerking. Terwijl magnetische energieproducten momenteel slechts 8-15 MGOe bereiken, wordt verwacht dat de voortdurende ontwikkeling van anisotrope gedrukte magneten (waarbij deeltjes tijdens het printen worden uitgelijnd met een toegepast veld) de waarden binnen de komende vijf jaar boven de 20 MGOe zullen duwen.
Veelgestelde vragen: hoe neodymiummagneten worden gemaakt
Vraag 1: Hoe lang duurt het om een neodymiummagneet uit grondstoffen te vervaardigen?
Een typische productiecyclus van het smelten van de legering tot de afgewerkte, gecoate en gemagnetiseerde magneet duurt 7–14 werkdagen in een standaard productiefaciliteit. Alleen al het sinteren en gloeien kost 12 tot 20 uur oventijd; Coaten en uitharden: nog eens 1-3 dagen, afhankelijk van het gekozen coatingsysteem.
Vraag 2: Kunnen neodymiummagneten hun magnetisme verliezen tijdens de productie?
Ja – blootstelling aan temperaturen boven het Curiepunt (310–340°C voor standaard NdFeB) vernietigt magnetisme permanent. Dit is de reden waarom magnetisatie de laatste stap is. Tijdens het sinteren bij 1.050–1.100 °C bevindt het materiaal zich boven de Curietemperatuur en is het niet-magnetisch; de tijdens het persen ingestelde magnetische oriëntatie blijft behouden in de kristalstructuur (anisotropie), niet in de magnetische domeinen, en wordt hersteld wanneer de magneet aan het einde van het proces wordt gemagnetiseerd.
Vraag 3: Waarom worden de meeste neodymiummagneten in China vervaardigd?
China controleert ongeveer 85-90% van de wereldwijde verwerkingscapaciteit voor zeldzame aardmetalen en ongeveer 70% van de productie van gesinterde NdFeB-magneet. Deze dominantie weerspiegelt tientallen jaren van investeringen in de infrastructuur voor de mijnbouw van zeldzame aardmetalen (met name in Binnen-Mongolië en de provincie Jiangxi), verticale integratie van erts tot afgewerkte magneet, en schaalvoordelen die voortkomen uit de grote binnenlandse vraag van consumentenelektronica, windenergie en EV-industrieën. Er bestaan productiefaciliteiten in Japan, Duitsland en de Verenigde Staten, maar deze opereren op aanzienlijk kleinere schaal.
Vraag 4: Wat is het verschil tussen N52 en N35 qua productie?
N52-magneten vereisen neodymium met hogere zuiverheid (>99,5% Nd-zuiverheid) , strakkere controle van de deeltjesgrootte (<3,5 µm gemiddeld) tijdens straalmalen, en nauwkeuriger beheer van de sintertemperatuur om de maximale theoretische dichtheid en korreluitlijning te bereiken. N35-kwaliteiten tolereren bredere procesvensters. Als gevolg hiervan zijn de N52-opbrengsten per oven doorgaans 15-25% lager dan die van N35, waardoor ze proportioneel duurder zijn dan alleen het verschil in energieproduct zou suggereren.
Vraag 5: Zijn neodymiummagneten recyclebaar?
Ja, maar de recyclinginfrastructuur op commerciële schaal blijft beperkt. Waterstofdecrepitatie kan worden toegepast op magneten die het einde van hun levensduur hebben bereikt om NdFeB-poeder terug te winnen, dat vervolgens wordt herverwerkt tot nieuwe magneten of zeldzame aardoxides. De terugwinningspercentages voor neodymium uit magneetschroot bereiken 95% via hydrometallurgische routes. De toenemende wetgevende druk – vooral in de EU Critical Raw Materials Act – versnelt de investeringen in gesloten recyclingsystemen voor EV- en windturbinemagneten.
Vraag 6: Welke veiligheidsmaatregelen zijn vereist bij de productie van neodymiummagneet?
NdFeB-poeder is pyrofoor — het kan spontaan ontbranden in de lucht wanneer de deeltjesgrootte kleiner wordt dan 10 µm. Alle maal-, pers- en poederbehandelingswerkzaamheden worden uitgevoerd onder een inerte atmosfeer (stikstof of argon) met een zuurstofniveau van minder dan 100 ppm. Gemagnetiseerde afgewerkte onderdelen boven N42-kwaliteit oefenen krachten uit van meer dan 100 N tussen aangrenzende stukken en kunnen ernstige beknellingen veroorzaken; verwerkingsprotocollen vereisen non-ferrogereedschap, afstandhouders en tweepersoonsprocedures voor magneten met een diameter groter dan 50 mm.
Conclusie
Begrip hoe neodymiummagneten worden gemaakt – van de precieze legeringschemie tot stripgieten, waterstofdecrepitatie, straalfrezen, magnetisch veldpersen, vacuümsinteren, machinaal bewerken, coaten en uiteindelijke magnetisatie – stelt ingenieurs, inkoopteams en productontwerpers in staat slimmere inkoopbeslissingen te nemen, betere specificaties te schrijven en prestatieproblemen met vertrouwen op te lossen.
Het productieproces is meedogenloos: zuurstofverontreiniging tijdens het maalstadium, een afwijking van 10°C tijdens het sinteren of een te kleine laagdikte kunnen zich direct vertalen in veldfouten ter waarde van veelvouden van de aankoopprijs van de magneet. Op dezelfde manier zorgen innovaties zoals diffusie van de korrelgrenzen en Dy-lean-formuleringen snel voor een verandering in wat haalbaar is: het verminderen van de risico's in de toeleveringsketen, terwijl de prestaties behouden of verbeterd worden.
Nu de vraag naar elektrische voertuigen, windturbines, robotica en medische apparaten het aanbod van zware zeldzame aardmetalen blijft overtreffen, zullen zowel het productieproces als de materiaalwetenschap erachter neodymium-magneten zal in de nabije toekomst een van de strategisch meest belangrijke onderwerpen in de geavanceerde productie blijven.
